体积小巧、性能出众的R&S FSH手持式频谱分析仪

发布时间: 2015-12-21   浏览次数:   作者:迈昂科技

      对于射频和微波信号的频域分析一定会用到频谱分析仪。当我们在户外使用时,就会选择手持式频谱分析仪,这样的使用场合对频谱分析仪就有了更多的要求:不仅需要体积小、重量轻,便于携带,而且各项测试功能一项都不能少。在这里我给大家推荐一款优秀的便携式产品---R&S FSH手持式频谱仪


       R&S FSH是罗德与施瓦茨推出的新一代手持式频谱分析仪。它的超轻重量与超长电池寿命令人惊叹,在外场与实验室的测量中都体现出稳定的射频性能和高精度。大的按钮和触屏功能使其操作更加方便,仪表的频率范围覆盖9 kHz - 20 GHz,共有4款产品供我们选择。

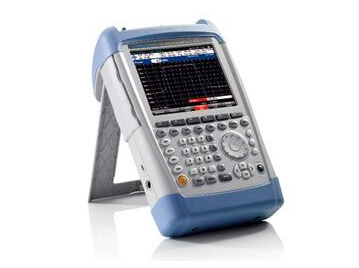

R&S FSH手持式频谱分析仪

手持式频谱仪


      R&S FSH手持式频谱分析仪除了普通频谱分析仪所拥有的功能,还具有许多独特的功能:
     (1)干扰分析。采用FSH-K14和FSH-K15的瀑布图测量,瀑布图测量应用使FSH能够提供频谱历史记录。从而能够分析断续故障或者频率和电平随时间变化情况。具体评估可通过重放记录数据,以及设置等时线和标记实现。采用FSH-K15和定向天线的干扰分析,配备上FSH-K15选件和诸如HL300这样的定向天线,FSH帮助网络运营商和监管当局成功检测和刻画干扰信号,并找到干扰源。

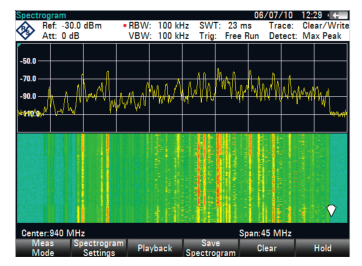

R&S FSH手持式频谱分析仪

同时显示频谱和瀑布图


     (2)地理标记。如果配备有FSH-K16、GPS接收机 (即R&S HA-Z240)和天线,FSH能够分析接收信号强度的地理分布,使网络运营商能够分析基站覆盖区周边的覆盖条件。FSH-K16地理标记选件也可由基站维护技师使用,用于在地图上记录和报告执行该测量的现场位置。测得的数据可以显示在谷歌地球 (Google Earth) 上以便后期处理,这使得更容易识别覆盖不佳区域或高干扰区域。

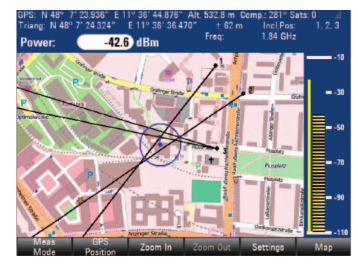

R&S FSH手持式频谱分析仪

显示地图三角线


     (3)室内图。室内图功能采用可靠简便的方法帮助用户进行室内覆盖测量。测量数据以转换成.csv格式便于用MS Excel进行分析,并且支持.kmz格式导出进行数据分析和利用谷歌地球添加室内图。

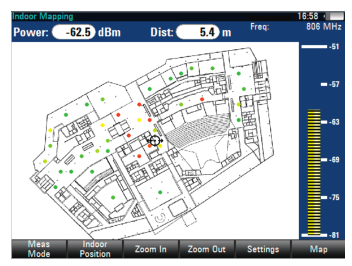

R&S FSH手持式频谱分析仪

显示室内图


     (4)电磁场测量。FSH能够可靠的确定由发射机系统造成的电磁场效应 (EMF)。由于适用于可达20 GHz的宽频率范围,¸FSH覆盖了所有常见的无线通信服务,包括GSM、CDMA、WCDMA、LTE、DECT、Bluetooth®、WLAN (IEEE 802.11a, b, g, n)、WiMAX TM 广播和电视。

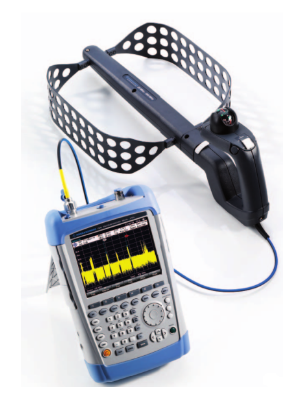

R&S FSH手持式频谱分析仪

带天线的场强测量


      R&S FSH手持式频谱分析仪不仅在测试测量上具备优势,而且他独特的设计:结构坚固、携带方便、重量轻、适合现场的恶劣工作条件,吸引了大批工程师,是大家户外测试的理想选择。
      R&S FSH手持式频谱分析仪总共有4款产品,即FSH4、FSH8、FSH13和FSH20,最高测试频率分别为3.6GHz、8GHz、13.6GHz和20GHz。通过增加选件,FSH手持式频谱分析仪还可以成为一台集频谱分析仪、矢量网络分析仪和射频功率计于一体的多功能射频测试仪器。
