光伏逆变器测试解决方案

      光伏逆变器能够将直流电转换为交流电,它是光伏发电系统中的关键组成部分。目前光伏发电系统主要有两种类型:并网型和离网型。并网型系统提供的电力直接并入电网,离网型系统提供的电力则不会并入电网,通常是直接用来使用或者存储后使用。随着光伏行业的不断发展,对光伏逆变器的需求越来越多,技术要求也是越来越高。如何对光伏逆变器进行测试,也是一个迫切需要解决的问题。

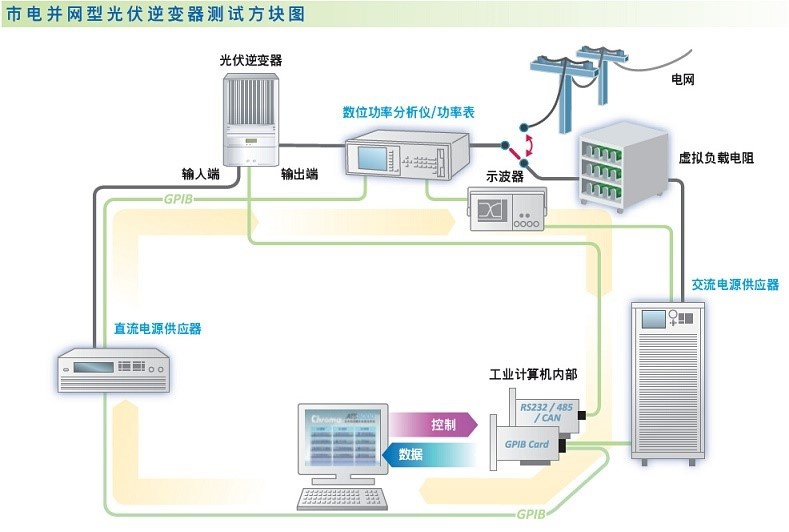

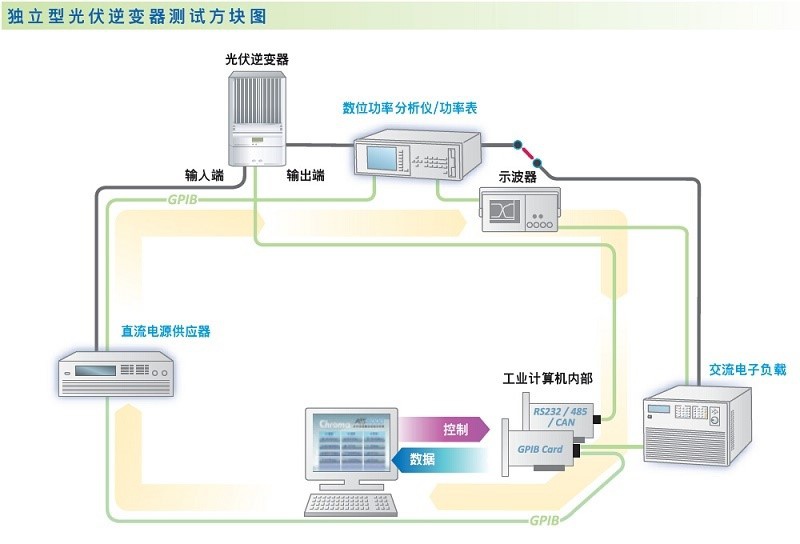

      Chroma在电源测试行业拥有超过三十年的测试经验,能够提供光伏逆变器测试的完整测试解决方案。光伏逆变器的测试架构图如下:





Chroma提供的光伏逆变器测试解决方案中包括:

1. 太阳能阵列仿真电源62150H-600S或者62150H-1000S:模拟太阳能电池板的直流电输出,它还提供了一个独特的功能叫做太阳能电池板的I-V曲线的仿真功能,提供给光伏逆变器做最大功率追踪(MPPT)的性能评价测试。


2. 功率分析仪/功率表 6630/66200系列:测量光伏逆变器输出的参数,如电压,电流,功率,功率因素,各阶谐波成份及总谐波失真等。


3. 电网模拟电源 6500/61500/61600/61800系列:仿真电网的电压及频率变动的各种情况。61800系列电网模拟电源具备能源回收功能,测试环境中不需要增加电阻来消耗能量。


4. 可编程交流电子负载63800系列:可针对离网型光伏逆变器直接拉载,测试其电压输出特性。

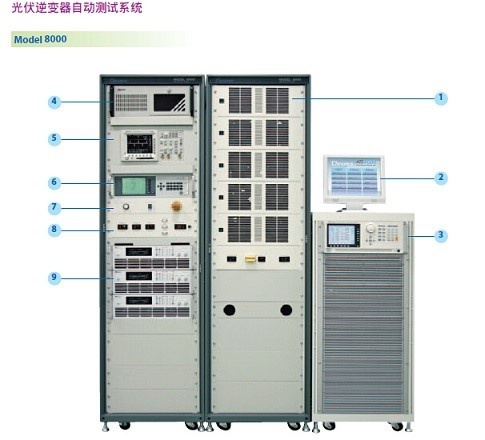

     Chroma还提供成熟的光伏逆变器自动测试系统Chroma 8000,除了适合于研发、项目验证及法规测试外,也适用大规模生产的测试。
