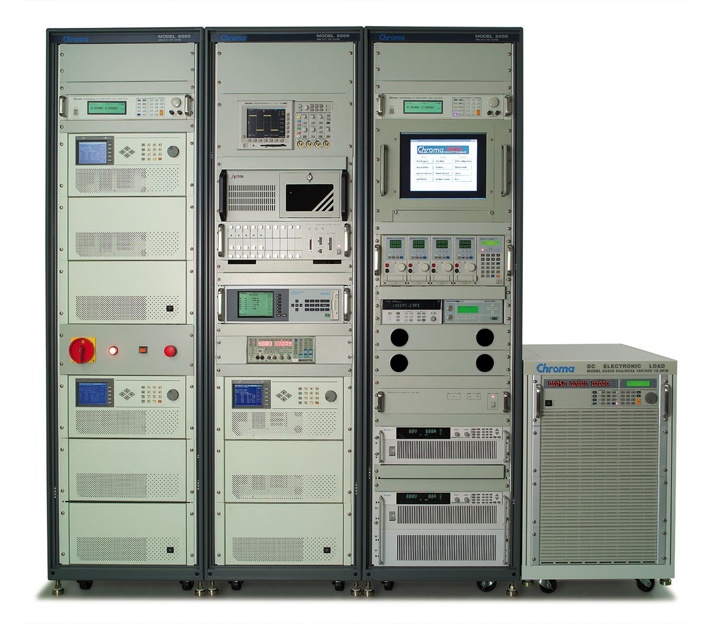

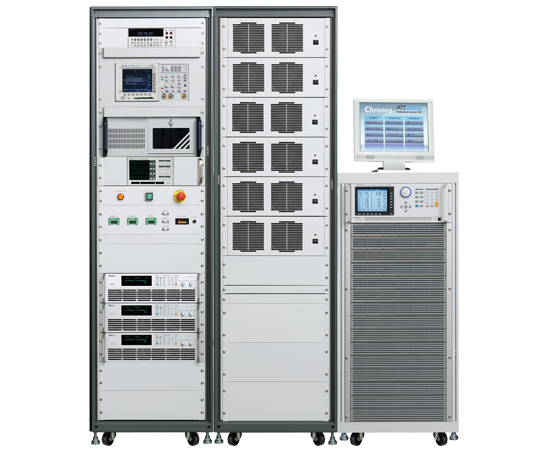

Chroma 8000电源供应器自动测试系统
  • 名称:Chroma 8000电源供应器自动测试系统
  • 型号:8000
  • 品牌:Chroma
  • 描述:Chroma8000电源供应器自动测试系统,是且合适各种电源供应器的自动测试系统,提供众多变化的硬体选择,如可程控...
服务热线:0755-86185757
产品概述
主要特点
选型指南
资料下载



8000电源供应器自动测试系统,合适于各种电源供应器的自动测试系统,提供众多变化的硬件选择,如可程控交流/直流电源供应器、电子负载、数字电表、示波器、时序/噪声分析仪和短路及过电压保护测试器。结合开放式软件架构PowerPro III,提供用户弹性,功能强大,具经济效益的自动测试系统,满足任何形式的电源供应器测试使用。


此自动测试系统使用优化测试命令技术来防止系统软件将重复之控制命令下到系统硬件装置,明显的改善测试速度,使得8000虽采用开放式软件架构,其效率却如同封闭或优化的自动测试系统一样高。


为满足电源供应器测试上的要求,8000电源供应器自动测试系统内建56组测试项目。也提供用户扩充测试项目功能,若有新的需求,可以从测试项目编辑功能里,编辑想要的测试项目。


8000自动测试系统拥有强大报表编辑制作、统计分析和管理功能,能提供完整的工具来产生测试文件和执行系统管理,而现今研究开发人员的产品研究,品保部门的验证,生产线大量测试,均对于测试和统计报表制作相当重视,这些功能有效的帮助用户节省很多制作文件的时间。


8000自动测试系统工作于Windows7/10以上的作业环境下,方便使用Windows所提供资源,用户可透过网络的结合,将测试结果传至网络或网页上,同时拥有远程监控生产线的功能。

  综合测试项目

Chroma 8000 电源供应器自动测试系统配备一系列标准测试项目,可满足了大部份工业标准电源供应器的测试。有别于传统自动测试设备软件,用户不需要有程序语言背景,只需要在8000现有的测试项目上定义测试条件及测试规格。


综合测试项目涵盖了七类电源供应器测试要求,输出效能(Output Performances)检测待测物的一般性能,输入特性(Input Characteristics)检测电源供应器的输入参数,稳定度测试(Regulation)检测待测物在输入电源和负载变化时的稳定性,时序及瞬时特性(Timing And Transient)测量开/关机时的瞬时状态及各事件的时间,保护测试(Protection Tests)触发电源供应器的保护电路,特殊测试(Special Tests)和特殊功能(Special Feature)提供了测试电源供应器的特殊功能与方法。

输出效能

  1. 直流输出电压测试
  2. 直流输出电流测试
  3. 峰对峰值噪声测试
  4. 有效值噪声测试
  5. 电流涟波测试*
  6. 效率测试
  7. 测试中调整测试
  8. 电源备妥信号(Power good)
  9. 电源失效信号(Power fail)
  10. 开启电源供应器信号(PS ON)
  11. 扩充量测测试
  12. 波形读取测试
  13. 过冲电压测试

输入特性

  1. 输入冲击电流测试
  2. 输入有效值电流测试
  3. 输入峰值电流测试
  4. 输入功率测试
  5. 输入电流谐波测试
  6. 输入功率因子测试
  7. 输入电压缓升/降测试
  8. 输入频率缓升/降测试
  9. 输入断电测试
  10. 输入电源失真模拟测试

稳定度测试

  1. 电流稳定度测试
  2. 电压稳定度测试
  3. 总合稳定度测试

时序及瞬时测试

  1. 输出上升波形(Power up)
  2. 输出下降波形(Power down)
  3. 瞬时反应时间测试
  4. 瞬时电压测试
  5. 开机时间
  6. 上升时间
  7. 下降时间
  8. 关机时间
  9. 额外量测测试
  10. 输出电压顺序(Tracking)

保护测试

  1. 短路保护测试
  2. 过电压保护测试
  3. 低电压保护测试
  4. 过载保护测试
  5. 过功率保护测试

特殊测试

  1. 风扇速度测试
  2. 关联性测试(Pout VS Eff)
  3. 待测物量测功能验证

特殊功能

  1. Can bus读/写
  2. I2C 读/写*
  3. GPIB 读/写
  4. RS232 读/写
  5. RS485 读/写*
  6. TTL信号控制
  7. 继电器控制
  8. 条形码读取*
  9. 数位电表量测

*这些测试项目需要由用户根据不同样式的待测物来自行编写

  自动测试系统软件平台

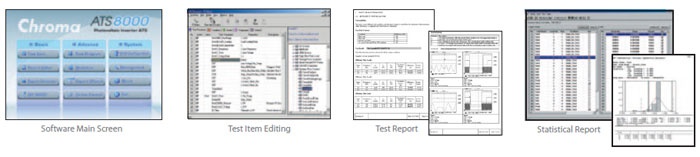

Chroma 8000测试系统的软件平台PowerPro III,为使用者提供了一个适合于广泛应用的开放式软件架构,PowerPro III工作于Windows7/10以上的作业环境,为其提供了必要的周边支持。

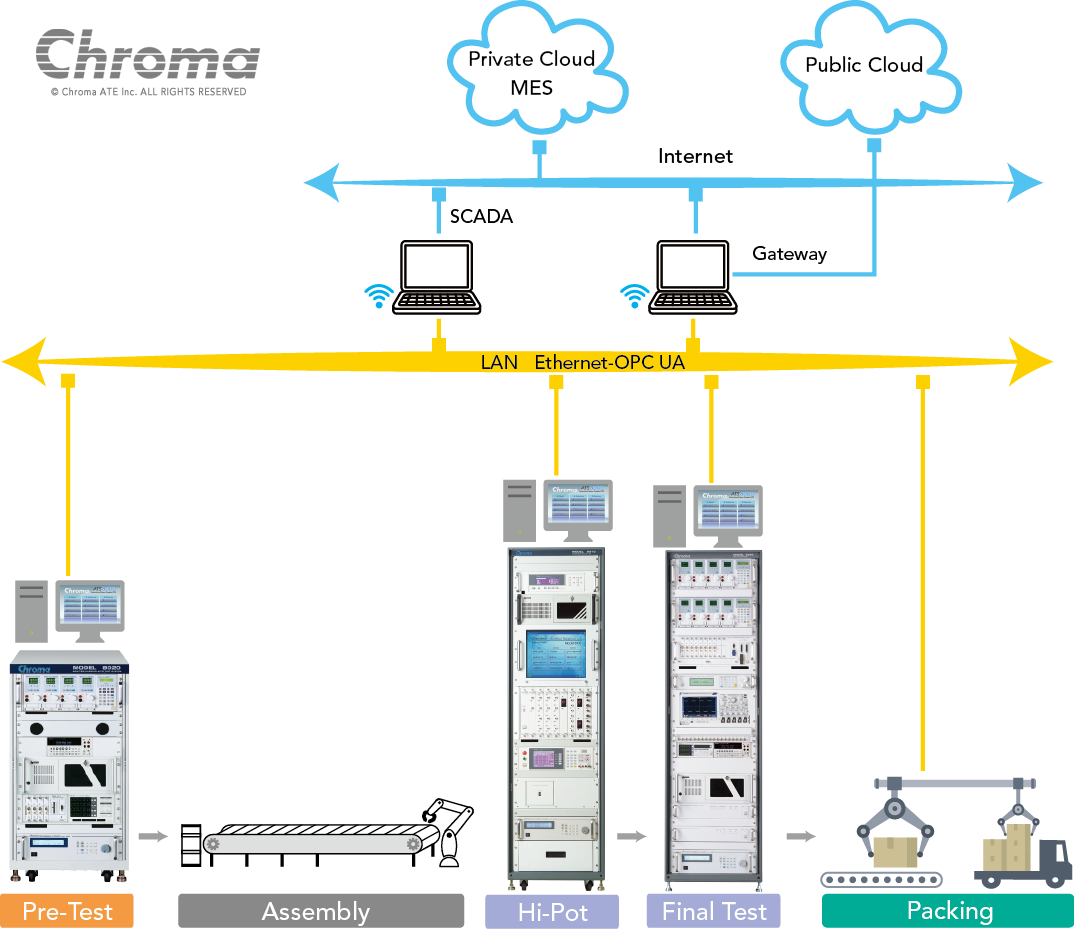

Chroma 8000自动测试系统适合现代化的大规模量产生产线,可搭配支援Chroma Sajet制造资讯系统(Manufacturing Execution System, MES)进行测试站别、人员、产品序号及测试程式的控制与管理,以及测试数据上传中央伺服器功能,达到测试程式集中管理与数据资料搜集/报表分析等应用,协助客户完成智能工厂之目标,提高产品品质、效能,降低生产成本,创造企业利益最大化。另Chroma可提供客制化Shop-Floor控制系统服务,连结客户厂内既有MES,到目前为止已协助众多海内外世界级制造大厂完成MES系统整合之实绩案例。


此外,因应工业4.0全自动智能产线趋势,Chroma 8000自动测试系统也完成系统硬体设备的状态自检功能,在每一次产品测试结束后便自动进行各硬体设备的状态检视,当有测试设备或系统发生异常时,Chroma 8000系统可整合数位I/O装置,输出数位讯号通知管理中心,并在本地端电脑将「系统开始测试时间」、「系统结束测试时间」,以及发生异常错误的讯息纪录下来,方便使用者追朔参考、统计问题,以调整设备维护周期与调配。

  Chroma 8000 应用

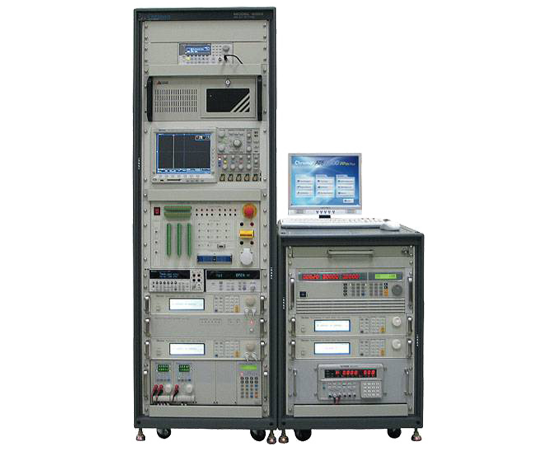

▲ 通讯电源自动测试系统

通讯电源测试

针对高频开关整流器或通信用电源测试的需要,外加了其他特殊仪器:
射频电压计:具备了高输入阻抗量测,极佳的稳定性与极低的噪声,用来量测高频开关整流器在不同频率下的宽带噪声。
传输损耗测量装置:具备了测试音频等及数据线路与金属数字线路,用来量测高频开关整流器输出电压的噪声与噪声。

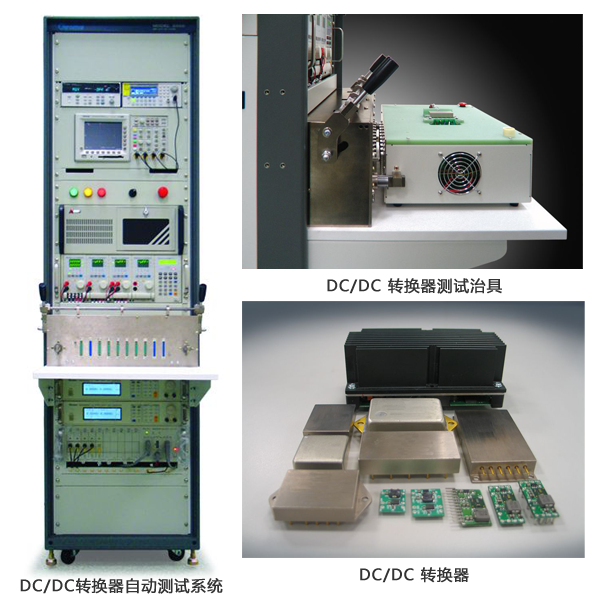

▲ DC/DC转换器自动测试系统

DC/DC转换器测试

软件:特别开发优化DC/DC转换器专用的测试项目,大幅提高了测试速度。
硬件:测试治具盒连接平台(Receiver),可快速且简易地从连接平台换上不同的治具盒,以节省生产线换线时间,降低生产成本。

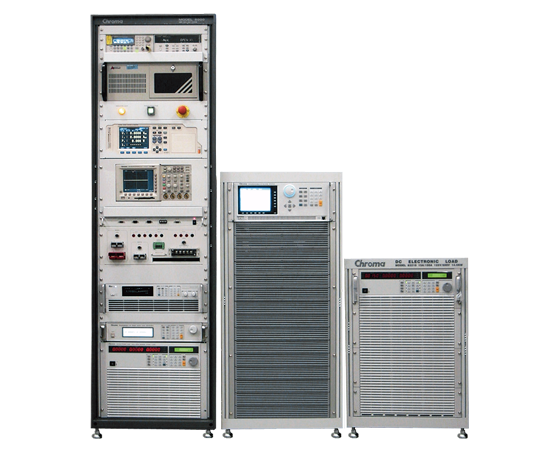

▲ 光伏逆变器自动测试系统

光伏逆变器测试

Chroma 8000自动测试系统配备了优化的标准测试项目,针对光伏逆变器,符合IEEE1547、1547.1、UL1741、中国国标GB/T 19939、CGC/GF004的电气初步测试要求。用户只需要确定测试条件和规格,即可以用标准的项目进行测试。

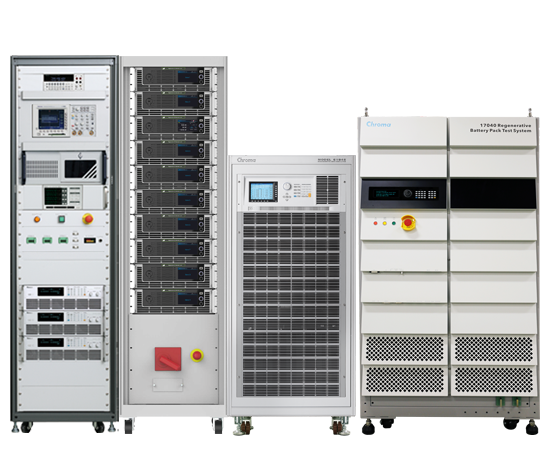

▲ 储能逆变器自动测试系统

储能逆变器(PCS)测试

储能逆变器(PCS)为连接于电池系统与电网之间可实现电能双向转换的装置,以Chroma 8000 ATS为基础客制化系统,专门针对储能逆变器进行自动化测试验证,搭配Chroma 61800、62000D、17040的电网/电池模拟器等双向系列产品与量测设备,完成针对储能逆变器PCS并网测试、PCS性能测试、PCS输出输入特性测试、PCS保护特性测试及光伏特性测试等,可符合IEC62933、中国国标GB/T34120、GB/T34133、韩国标准SGSF-04-2012-07与德国低电压并网标准VDE-AR-N 4105的电气初步测试要求。使用者只需要确定测试条件和规格,即可以以优化过的PCS系统测试项目进行逆变器自动化测试。



▲ 车载充电器及DC-DC转换器自动测试系统

电动汽车电力电子测试

针对电动车车载充电器及DC-DC转换器的待测物特性撘配整合式接线面板及专属测试项目,包含基本电气特性及通讯协议测试项目,以大幅缩短测试时间。



▲ HCU/DC-DC转换器自动测试系统

电动汽车电力电子测试

以Chroma 8000 ATS为基础的客制化系统,专门针对电动车的混合控制器及DC-DC转换器测试进行验证。



▲ EVSE自动测试系统

电动汽车电力电子测试

以Chroma 8000 ATS为基础的客制化系统,专门针对交流充电桩(EVSE)进行验证,并依法规SAE-J1772要求撰写相关测试项目,以利用户操作。

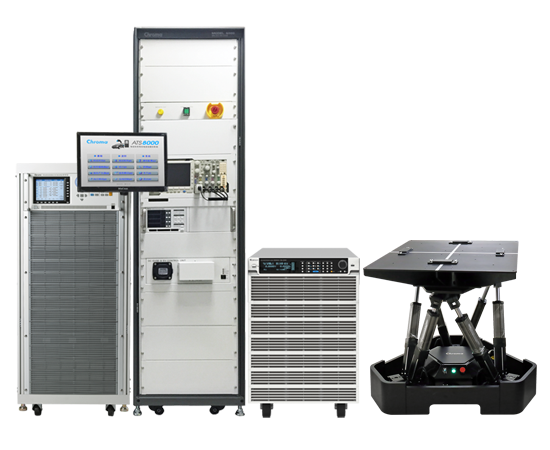

▲ 电动车无线充电器自动测试系统

电动车无线充电器测试

  • 提供标准测试项目可符合SAE-J2954、GB/T38775法规并满足产业需求测试
  • 友善及操作简单的软体平台,大幅缩减产品开发测试时间与人力
  • 高精准度可程控多轴测试平台
  • 多国WPT 地面端发射器(GA)/车载侧接收器(VA)中心校准雷射治具
  • 一站式WPT测试解决方案

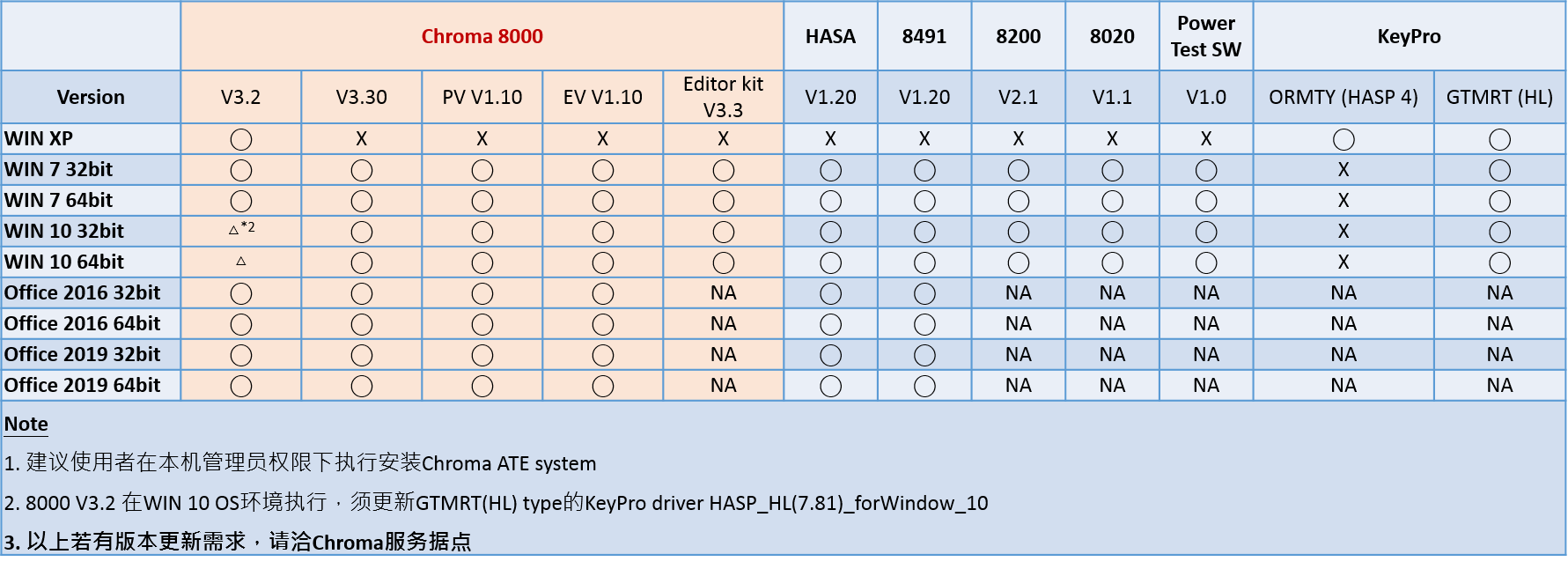

  电源自动测试系统软件版本与Windows版本对照表
