蓝牙测试解决方案

      蓝牙技术作为一种短距离、低功耗的通信技术,近些年已经被广泛使用在小型化的智能终端设备上。作为小型化智能终端设备的主要通信模块之一,蓝牙模块的测试非常重要。德国罗德与施瓦茨公司(简称“R&S公司”)在蓝牙测试领域持续地投入和研发,为蓝牙的芯片制造商、终端设备生产厂商提供了从研发、认证到生产的完善的测试解决方案。


      R&S公司的无线宽带综合测试仪CMW500/CMW270在手机及各类智能终端设备的测试工作中,已经得到市场的充分认可。CMW500是一个全方案的测试平台,可以应对蜂窝及非蜂窝的各类射频测试任务。CMW270作为非蜂窝测试平台,专门开展非蜂窝射频测试,帮助用户完成非蜂窝的测试工作。


      面对蓝牙技术测试日益增长的需求,上述两款仪表在蓝牙测试解决方案上是非常完善的。在下面的介绍中,以CMW作为两款仪表的统称。针对产线和研发领域的测试,单台仪表的蓝牙测试功能已经可以覆盖蓝牙技术80%的射频测试用例。针对蓝牙射频测试规范的100%测试用例,CMW500和CMW270搭配罗德与施瓦茨公司的模拟信号源SGS100A及自动化测试软件CMWrun,可以实现蓝牙射频测试的预认证测试。


1.CMW蓝牙测试


      CMW综测仪是目前市面上使用最广泛的移动终端射频测试仪表。针对蓝牙测试,CMW综测仪可以测试蓝牙技术的BR\EDR\LE射频指标,并且提供所有蓝牙规范定义的连接模式,包括测试模式以及直连测试模式,并且支持直连测试模式下的两种连接方式,即HCI连接和双线串口连接。

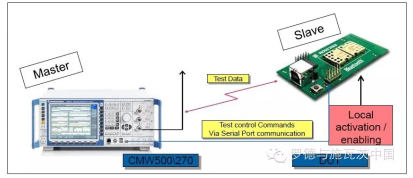

图1 CMW BR\EDR 测试构建

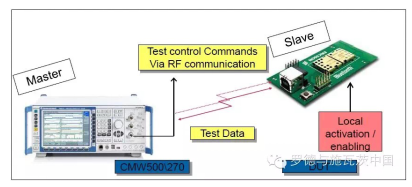

图2 CMW LE测试构建


     通过如图1、图2所示的测试拓扑构建,工程师可以完成对蓝牙设备射频指标的手动测试,基于CMW的Multievaluation功能,会使得蓝牙的射频测试工作效率成倍提升。


2、蓝牙射频测试预认证解决方案


      在使用CMW综测仪开展蓝牙射频测试的基础上,搭配R&S公司的自动化测试软件CMWrun和外加信号源SGS100A或者SMB100A或者SMF100A,可以完成蓝牙测试规范中几乎所有的射频测试项目。

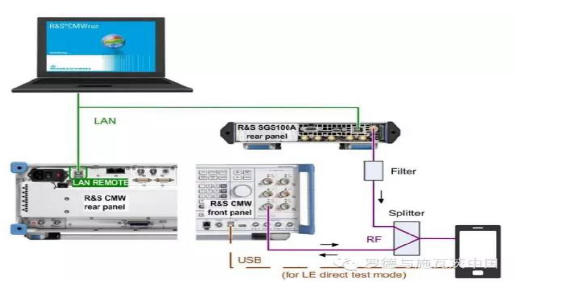

图3 蓝牙预认证测试构建


      在上述测试构建中,CMW综测仪负责和蓝牙待测设备通过蓝牙法规定义的测试模式或者直连测试模式开展连接工作,并且在整个测试过程中控制待测设备发送所需要的信号,并且CMW综测仪会对蓝牙法规所规定的各项测试指标进行测试。


      SGS信号源是一款模拟信号源,在蓝牙射频测试项目BR\EDR的接收机测试,Blocking Performance的测试中,和LE的接收机测试,Blocking Performance的测试中,依照测试规范,需要在测试中加入高达12.75Ghz的干扰信号,所以在这个测试拓扑中,SGS信号源用于产生干扰信号。完成这两个项目的测试。


      CMWrun是R&S公司为客户提供的一款自动化测试软件,该软件基于CMW的射频测试功能开展,可以控制R&S相应的测试仪表。在蓝牙预认证的测试中,CMWrun严格按照蓝牙测试标准,配置仪表参数控制仪表,完成对蓝牙待测设备的射频测试,是实现全自动化的测试。


      此外还需要一个射频合路器将CMW综测仪的信号同SGS信号源的信号合路输入进蓝牙待测设备,并且需要在SGS信号源输出端加入陷波器,防止有寄生谐波干扰蓝牙待测设备在2.4GHz工作频段的正常工作。


      针对蓝牙测试功能,使用上述拓扑结构,CMWrun可以完成除了LE EOC环境以外的所有射频测试项目,使得客户在实验室就可以搭建一套蓝牙预认证测试系统。


      蓝牙射频预认证测试系统,为蓝牙设备的研发和生产厂商,提供了一套简便并且快速的蓝牙预认证测试解决方案,帮助蓝牙设备的生产厂商快速搭建蓝牙射频预认证测试系统,更加高效的开展测试工作。
