发布时间: 2021-08-19 浏览次数: 作者:迈昂科技
如何理解调制,比如说两个人老王和陈叔受邀一起参加交流会,鉴于会场人多吵杂,且两个人又没座在一块,这个时候老王想跟陈叔说话,故此老王举起了手,远远的表示陈叔跟他打招呼,碰巧陈叔转过头来看到了,也举起手挥手致意。
这个时候双方已经实现了信息的传递,接下来陈叔发现自己身边有个空位,前后摇摆手表示老王座过来,老王看到后比了个OK的手势表示收到。这个时候陈叔在举起的双手上继续前后摇摆双手,这就是在载波的基础之上加载调制信号的意思,通过不同的手势能达到传递不同信息的目的,与此同时假想两支手与此同时做不同的手势,能够传递的信息量也会增加。这就是调制的魅力。

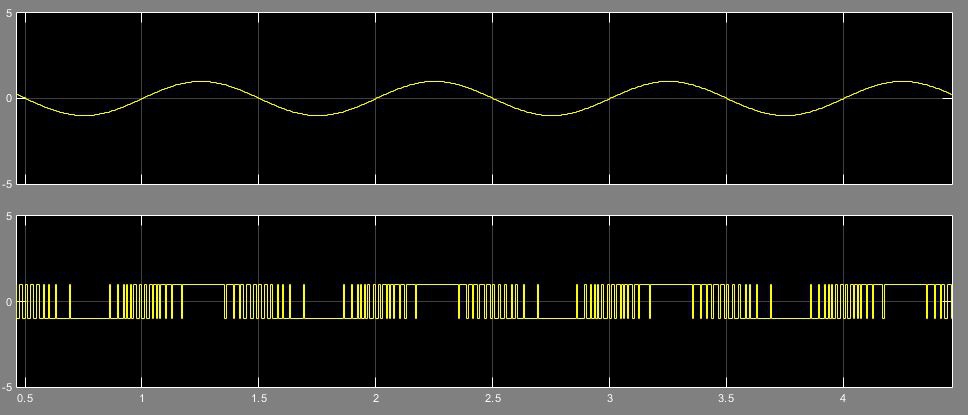

调制经常使用正弦波作为载波,然而正弦型信号并非是唯一的载波形式。在时间上离散的脉冲串,同样能够作为载波,这时的调制是用基带信号去改变脉冲的某些参数而达到的,这种调制叫作脉冲调制。脉冲调制(PulseModulaTIon)表示用脉冲信号去调制RF载波的过程。按基带信号改变脉冲参数(幅度、宽度、时间位置)的不同,把脉冲调制分为脉幅调制(PAM)、脉宽调制(PWM,PulseWidthModulaTIon)和脉位调制(PPM)等。
这样的话如何快速输出并查看脉冲调制信号呢?我们需要一台带脉冲调制选件的信号源及一台频谱分析仪。如Rigol的DSG3000B系列(需加装DSG3000B-PUG脉冲调制、脉冲发生器、脉冲序列发生器选件),及一台Keysight的N9030APXA。
首先在信号源上打开仪表的脉冲调制功能,能够看到源分为内部源和外部源。打开内部调制源时由仪器内部脉冲发生器提供调制信号,可设置该调制信号的脉冲类型、脉冲周期和脉冲宽度等参数。如果选择外部源后,脉冲类型、周期、脉宽、触发方式和脉冲输出菜单置灰禁用。射频信号源接收从后面板【PULSEIN/OUT】连接器输入的外部脉冲信号作为调制信号。
外部源信号接口通常在仪表的背部,是个BNC接口。
比方说我用内部源输出一个频率为420MHz,幅度0dBm,周期为10ms,脉宽为1ms的脉冲信号。脉冲周期表示周期性重复脉冲序列中,这两个相邻脉冲之间的时间间隔。
脉冲类型选择为单脉冲。单脉冲就是一个脉冲周期产生单个脉冲信号。多脉冲是一个脉冲周期产生多个脉冲信号,这个时候,周期、脉宽菜单置灰禁用。
极性为正相,反相的话波形是倒着的。
把仪表的调制按键【MOD】打开,然后频谱分析仪上需要做一些设置,首先把扫宽设成零扫宽。
最后将中心频率改为420MHz,通过PeakSearch查看调制后的幅度值。
射频源的触发方式可选择“自动”、“外部触发”、“外部门控”、“按键触发”或“总线触发”。
默认为自动触发,射频信号源在任何时刻均满足触发条件。

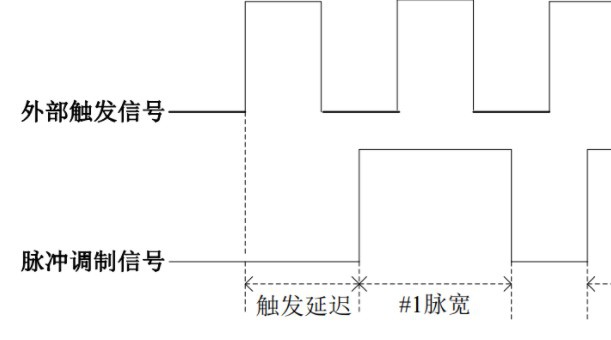

外部触发时,射频信号源接收从后面板【TRIGGERIN】连接器输入的外部触发信号。每次接收到一个具有指定极性的TTL脉冲时,就启动一次脉冲调制。欲指定TTL脉冲的极性,按【触发沿】按键,选择“上升沿”或“下降沿”,默认为“上升沿”。
外部门控模式下,射频信号源接收从后面板【TRIGGERIN】连接器输入的外部门控信号。每次接收到一个指定极性的门控信号,则在其有效电平内启动一次脉冲调制。欲指定外部门控信号的极性,就更改“正相”或“反相”设定,默认为“正相”。
-
