发布时间: 2021-08-26 浏览次数: 作者:迈昂科技
频谱分析仪通常情况下适用于测量射频(RF)信号。信号通常情况下通过天线,磁探针或具有匹配阻抗的电缆链路传输到分析仪的RF输入,这样子能够减少阻抗失配,这通常情况下会降低反射功率并提供最准确的测量结果,通常情况下这不是一种适当的连接技术,尤其是在连接到低阻抗输入时尤其是在频谱分析仪上时经常容易出现负载的电路中。
本技术应用文章讨论如何使用示波器中常用的无源探头,仅在这种情况下,它将适用于频谱分析仪,讨论中还包括使用此方法的部分偏好和交换条件。
绝大部分的分析仪具有50欧姆的输入阻抗。事实上,许多模拟带宽超过几百MHz的示波器也具有50欧姆的阻抗设置。此较低的阻抗可在较高的频率下实现更好的性能,但会给电路带来更高的阻抗,进而给电路带来很大的负担。
我们将使用无源1.5GHz示波器探头,使用RF信号源将1GHz的-10dBm信号(正弦波)发送到频谱分析仪。

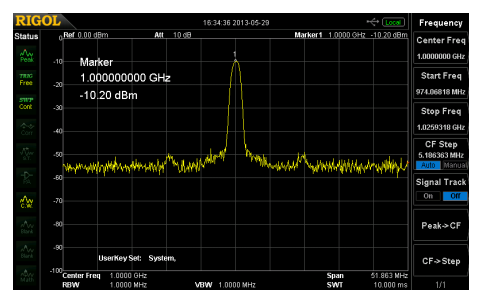

一定要注意,上面的标记显示的是1GHz处的峰值,幅度为-10dBm。现阶段,我们将一个1.5GHz无源探头(RigolRP6150无源探头)连接到频谱分析仪的输入。当连接到50欧姆时,RP6150被设计为10:1探头。
使用阻抗大于50欧姆的探头作为分压器,适用于将信号传输到频谱分析仪,这降低了输入电压,并有效地充当了衰减器,它还具有减轻由50欧姆频谱分析仪输入直接连接到电路所引起的电路负载的优势。

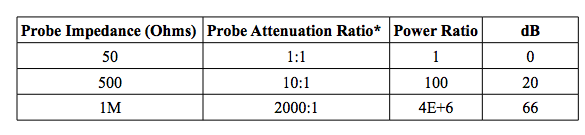

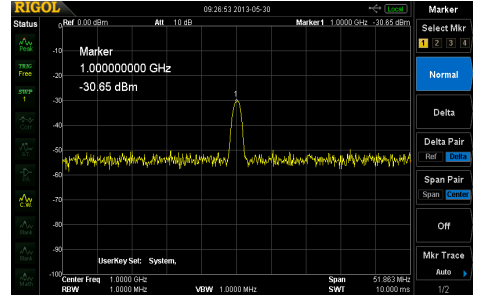

一定要注意,标记现阶段显示的幅度为-30dBm。这是由于探头衰减系数所致,让我们一起仔细研究一下该探针,回想一下,功率是幅度的平方。因此,您能够通过简单地平方探头衰减因子来计算探头功率比,能够使用下表显示一些常见的探头衰减率。
现阶段,我们可以使用以下公式轻松计算预期的测量功率:测量功率(dBm)=信号源功率(dBm)–探头衰减比(dB)因此,如果我们的信号源功率为-10dBm,则探头衰减比因为我们的RP6150无源探头为20dB,我们期望在频谱分析仪上读到-30dB,如上面的屏幕截图所示。为了更好地方便快捷来讲,我们可以使用频谱分析仪的内部参考设置来调整探头的衰减。
-
