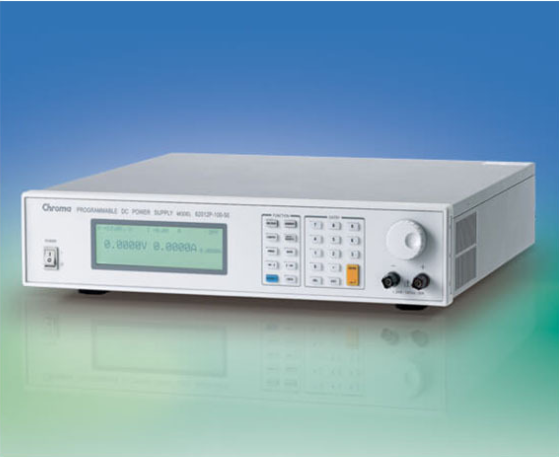

可调直流电源的主要技术指标基本参数详细说明

发布时间: 2021-09-29   浏览次数:   作者:迈昂科技

可调直流电源的技术指标分为两种:一种是特性指标,包括允许的输入电压,输出电压,输出电流和输出电压调整范围等。


另一个是质量指标,用于测量输出直流电压的稳定性。包括电压调节系数(或电压调节率),输出电阻(或电流调节率),纹波电压(周围和随机漂移)。


1、稳压系数和稳压率:稳压系数是指在负载电流和环境温度保持不变的情况下,由输入电压的相对变化引起的输出电压的相对变化。调压率是指输入电压的相对变化为±10%时的输出电压的相对变化。电压调节系数和电压调节率都表明输入电压变化对输出电压的影响,因而仅需测试其中之一。


2、输出电阻和电流调节率:输出电阻与放大器的输出电阻相同,其值是输入电压不变时输出电压变化与输出电流变化之比的绝对值。电流调节率:当输出电流从0变为最大值时,输出电压的相对变化值。输出电阻和电流调整率都说明了负载电流变化对输出电压的影响,因而仅需测试其中之一。


3、纹波电压:交流电压分量叠加在输出电压上。数字示波器观察到的峰峰值通常约为毫伏。也能够使用交流毫伏表来测量其有效值,但是由于纹波不是正弦波,因而存在一定误差。
