耐压测试仪的特点原理及操作步骤说明
发布时间: 2021-10-11 浏览次数: 作者:迈昂科技

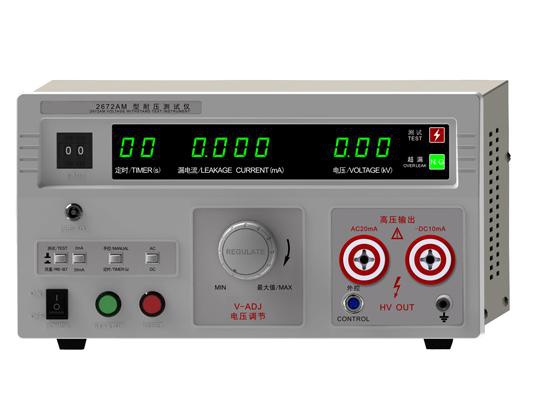

耐压测试仪,又叫电气绝缘强度试验仪,或叫介质强度测试仪,也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。主要是用于聚乙烯绝缘的电力电缆的耐压测试,也可用于大型电力变压器的绝缘耐压测试。耐压测试仪采用超低频高压测试电力电缆的耐压是一种新的方法。
其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性能比较好。程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统。选择耐压仪的2个指标:最大输出电压值及最大报警电流值的数值。
1、高精度电流、功率测量:从而提高了电流和功率测量显示的分辨率。
2、高精度有功功率:测量具有高精度有功功率测量,可更有效的协助用于某些微型电子变压器的匝间短路判定。
操作步骤:
1.测试前对仪器进行校准,(方法:漏电电流5mA状态下,用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准.

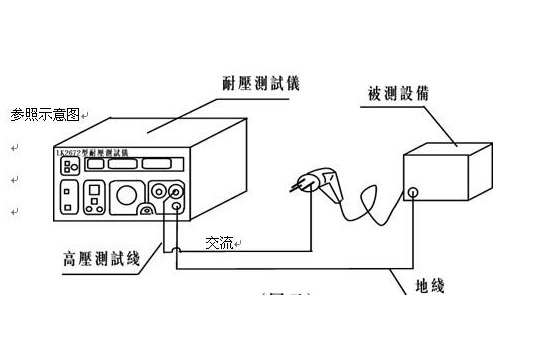

2.连接被测机型是在确定电压表为“0”,测试灯灭状态下将仪器地线夹夹紧被测机散热架,并按下被测机型的电源开关.
3.设定仪器测试条件:A、电压:3500V;B、漏电流:5mA;C、测试时间定时为:流水线生产时4秒.
4.将测试棒探头紧贴电源线头的任一交流输入金属插片.
5.按下启动键观察测试结果,在设定时间内,超漏灯不亮,测被测机型为合格.
6.如果被测机型超过设定漏电流值,则耐压测试仪自动切断输出电压,同时锋鸣器报警,超漏灯亮,则被测机型为不合格,按下复位键即可清除报警声,再测试时应重新按启动键.
