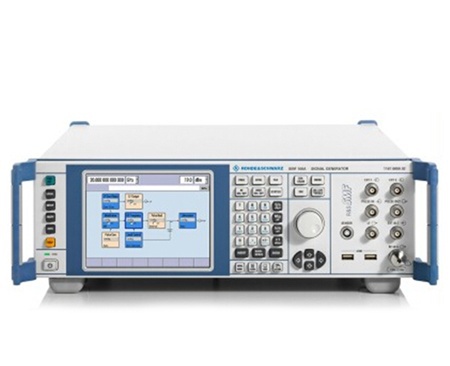

信号发生器用于形成确定性电信号,其特性随时间推移而变化。假如这些信号表现为简单的周期性波形,如正弦波、方波或三角波,那么这一种信号发生器就称为函数发生器。它们通常用于检查电路或PCBA的功能。
将确定性信号加到被测电路的输入端,将输出端连接至相应的测量设备(比如说示波器),使用者就可以对其进行评估,在过去,挑战通常包括如何设计信号发生器的输出级。本篇文章将介绍如何利用电压增益放大器(VGA)和电流反馈放大器(CFA)设计小型经济的输出级。
常见的信号发生器可提供25mV至5V输出电压。为了驱动50Ω或更大的负载,一般会在输出端使用大功率分立器件、很多个并行器件,或者成本高昂的ASIC。其内部通常具有继电器,可以使设备在不同的放大或衰减水平之间进行切换,从而调节输出电平。可根据需要,在对继电器开关而实现各种增益时,在一定程度上会导致工作不连续。
使用最新款放大器IC作为输出级功放,可以在没有任何内部继电器的情况下直接驱动负载,因此可简化信号发生器的输出级设计,并降低复杂度和成本。这一种输出的两个主要器件构成一个大功率输出级,可提供高速、高电压和大电流,以及具有连续线性微调功能的可变放大器。
首先初始输入信号必须通过VGA放大或衰减。VGA的输出信号可以设置为所需的幅度,而与输入信号无关,比如说,针对增益为10、输出幅度VOUT为2V的情况,VGA的输出幅度必须调整至0.2V,可惜的是,许多VGA都会因为增益范围有限而形成瓶颈——增益范围大于45dB的情况很少。
ADI公司在低功耗VGAAD8338上实现了0dB至80dB可编程增益范围。因此,在理想条件下,可以将信号发生器的输出幅度连续设置在0.5mV和5V之间,而无需使用额外的继电器或开关网络。
通过去除这些机械元件,可以避免不连续的输出。因为数模转换器(DAC)和直接数字频率合成器(DDS)通常具有差分输出,所以AD8338提供全差分接口。此外,通过灵活的输入级,输入电流有任何的不对称,都可以通过内部反馈回路得到补偿。同时,内部节点保持在1.5V。
在正常情况下,特大1.5V输入信号在500Ω输入电阻时会形成3mA电流。在更高输入幅度(比如说15V)的情况下,可能需要在输入引脚串联一个更大的电阻——其阻值要确保所形成的电流同样为3mA大小。
很多的商用信号发生器在50Ω(正弦波)负载下提供特大250mW(24dBm)的有效输出功率。有时候,这对于具有较大输出功率的应用通常不够用,比如说测试HF放大器或生成超声波脉冲之所需。
因而还需要使用电流反馈放大器。ADA4870在±20V电源电压下,可以在输出端以17V的幅度提供1A的驱动电流。它可以在满载情况下生成高达23MHz的正弦波,因而成为了通用任意波形函数发生器的理想前端驱动器。为了优化输出信号摆幅,ADA4870的增益配置成10,因而所需的输入幅度为1.6V。
有时候,由于ADA4870具有地参考输入,而上游的AD8338具有差分输出,因而在两个器件之间应连接差分接收器放大器,而实现差分到地参考的转换。AD8130提供270MHz的增益带宽积(GBWP),压摆率为1090V/µs,非常适合这种应用。AD8338的输出限制在±1V,因而AD8130的中间增益应设计为1.6V/V。
可以通过大功率的VGA(AD8338)、大功率的CFA(ADA4870)和差分接收器放大器(AD8130)的组合,就可以相对轻松地设计出小尺寸大功率的信号发生器输出级。它具有更高的系统可靠性、更长的服务寿命和更低的成本,因而比传统输出级更优。
-
