发布时间: 2021-11-25 浏览次数: 作者:迈昂科技
如何看待磁性器件对电源稳定性和总体效率的影响?如何测试电感,磁损,BH曲线,磁性属性等指标是摆在工程师面前的难题。
针对电源产品设计初期要自己来绕变压器来满足结构设计,测试其不确定性,避免出现饱和炸管的情况,专用的测试设备非常昂贵,迈昂科技为大家提供了一种新的评测方法,今天迈昂测试为大家介绍一下泰克示波器在磁性器件损耗测试的应用方案:
在开关式电源(SMPS)中,磁性器件即电感器和变压器发挥着重要作用。电感器作为能量贮存设备或滤波器使用。
变压器用来转换电压,提供隔离功能。变压器还在保持SMPS系统振荡中发挥着重要作用。绝大多数SMPS结构设计工艺依赖元器件规范和仿真模型。
可是,由于实际信号条件、寄生信号、温度及影响磁性器件性能的其他环境因素,电源的性能可能不会与产品技术资料和仿真预测的水平一模一样。因此,在工作条件下在线测量电感器和变压器可以提供重要信息。
【测试平台搭建】

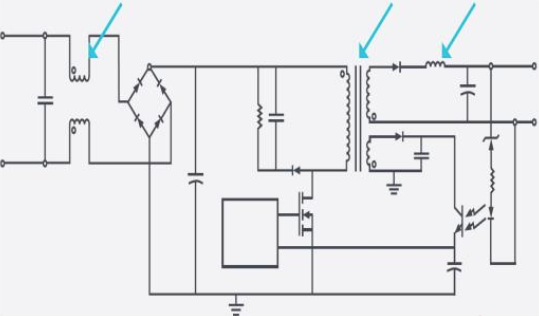

电路示意图

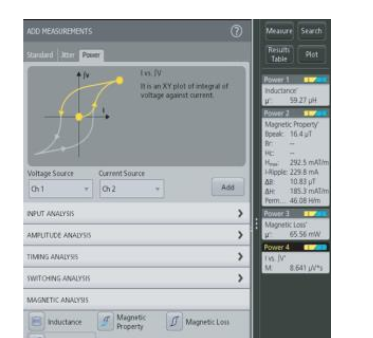

指定电压通道和电流通道,设置电感和i相对于∫v关系测量。
【测试说明】

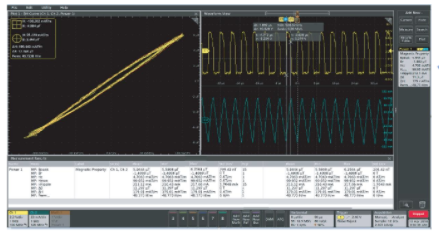

5-PWR磁属性测量给出了结构设计中的磁性器件的磁滞图,检查磁性器件是否饱和,因为其会导致电源不稳定。
推荐解决方案:泰克示波器MSO54+5-PWR+THDP0200+TCP0030A
显著特点:5-PWR磁损耗测量给出了总磁损耗,包括磁芯损耗和铜缆损耗。结构设计人员可以从器件制造商的产品技术资料中找到磁芯损耗,再从总磁损耗中减去磁芯损耗,得到铜缆损耗。
-
