发布时间: 2021-12-01 浏览次数: 作者:迈昂科技

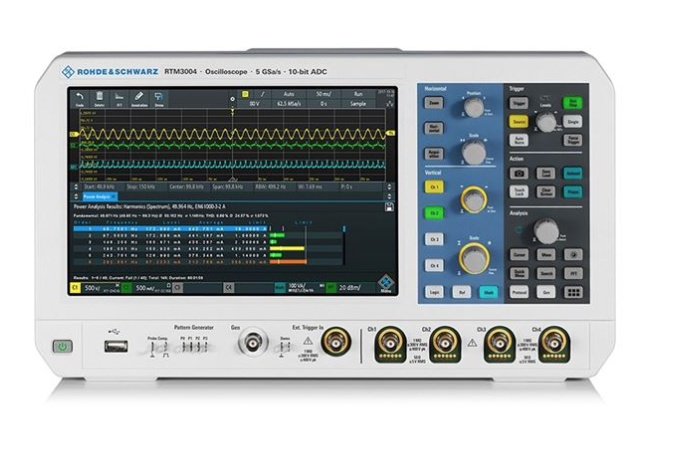

数字示波器是电子工程师们日常作为一个测试测量使用频率很高的电子仪器,被誉为电子工程师的“眼睛”,它的功能也是相当多的,比如:
2、可以测量直流信号、交流信号的电压幅度
3、可显示交流信号的波形。
4、可以用两个通道分别进行信号测量。
5、可以在屏幕上同时显示两个信号的波形,即双踪测量作用。此作用能够测量两个信号之间的相位差,和波形之间形状的差别。
作为一个刚入门的工程师小白来说,了解每个应用的测试方法是非常有必要的。今天迈昂测试就先给大家分享一下数字示波器测量信号频率的方法,用数字示波器测量信号频率的方法很多。
下面介绍常用的两种基本方法:
1.周期法针对任何周期信号,可用前述的时间间隔的测量方法,先测定其每个周期的时间T,再用下式求出频率f:f=1/T
比如数字示波器上显示的被测波形,一周期为8div,“t/div”开关置“1μs”位置,其“微调”置“校准”位置。则其周期和频率计算如下:
T=1us/div&TImes;8div=8us
f=1/8us=125kHz
因而,被测波形的频率为125kHz。
将数字示波器置X-Y工作方式,被测信号输入Y轴,标准频率信号输入“X外接”,慢慢改变标准频率,使这两个信号频率成整数倍时,比如fx:fy=1:2,则在荧光屏上会形成稳定的李沙育图形。
李沙育图形的形状不但与两个偏转电压的相位有关,而且与两个偏转电压的频率也有关。用描迹法可以画出ux与uy的各种频率比、不同相位差时的李沙育图形,几种不同频率比的李沙育图形。
当标准频率fx(或fy)为已知时,由上式可以求出被测信号频率fy(或fx)。显然,在实际测试工作中,用李沙育图形进行频率测试时,为了使测试简便正确,在条件许可的情况下,通常尽可能调节已知频率信号的频率,使荧光屏上显示的图形为圆或椭圆。这时被测信号频率等于已知信号频率。
由于加到数字示波器上的两个电压相位不同,荧光屏上图形会有不同的形状,但这对确定未知频率并无影响。
李沙育图形法测量频率是相当准确的,但操作方法较费时。另外,它只适用于测量频率较低的信号。
-
