射频功率计的工作原理及主要技术指标

发布时间: 2021-12-16   浏览次数:   作者:迈昂科技

        功率计是适用于测量电功率的仪器设备,在其中射频功率计是针对各种复杂波形的测量而设计的高性能便携式超高频功率计,其针对数字通讯信号GSM/CDMA/PHS等的测试,有效的解决了复杂波形的功率和幅度测量问题,大幅度的提升了仪表可用性和可靠性。


     在操作方法和显示风格上,采用人性化的设计理念,尽可能符合使用者的操作习惯。射频功率计价格低廉,降低了对昂贵测试设备的依赖,比较适合运用于各种无线通讯行业的测量和维护。


基本工作原理:

射频功率计可由两类仪器设备来测量:热偶式功率计和通过式功率计。


热偶式测试法

将射频功率转换为热能,测出其所产生的能量的总和,再将其转换为相应的功率读数。在热偶式测量法中,其测试结果基本上不受信号波形的影响。但热偶式功率计的成本,物理尺寸,测试响应时间,所需的附件设备,电缆和交流电源都决定了它不能得到广泛的应用。


通过式功率测量法

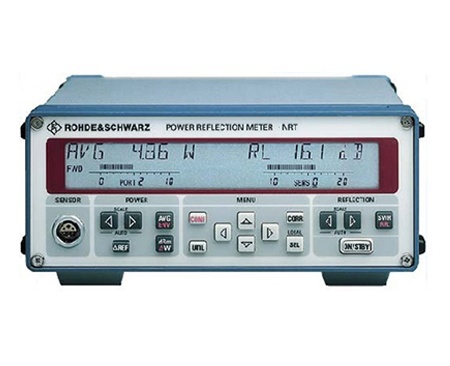

作为射频功率测量的工业标准一直至今,通过式功率测量法在工程应用及工程计量中,通过式功率计的作用是任何其它功率测试手段所无法替代的。通过式射频功率计实际上是一种信号激励装置,采用了一个无源的二极管射频传感器。在同轴线的一侧装有一个定向的,半波二极管检波电路,并将其接到一个已校正的表头以读出有效值功率。检波电路与传输线通过介质耦合,并根据置于传输线旁的传感器的方向取样出正向和反射功率。


主要技术指标:
功率范围

保证测量精度的可测功率最大值和最小值范围。功率计的功率范围决定于功率探头。


最大允许功率

探头不被损坏的最大输入功率值,通常指平均功率。在测量大功率峰值信号时,注意峰值电压不能超过一定值,否则造成电压击穿。采用功率计时不能测量大于允许功率值的信号,否则会造成功率探头烧毁。


频率范围
能保证测量精度和性能指标的被测信号的频率范围。
测量精度
指功率探头校准修正后的精度。不包括测试系统的失配误差。
稳定性
功率计的稳定性取决于功率探头的稳定性和指示器的零漂及噪声干扰。
响应时间
也称功率传感元件的时间常数。通常指功率指示器上升到稳定值的64%所需的时间。
输入驻波比
探头的型号、阻抗
选用功率计探头时,功率探头的采用频率、功率范围必须与被测信号一致,探头传输线的结构和阻抗应与被测传输线相互匹配。
