光纤光谱仪的优势及结构组成

发布时间: 2022-01-10   浏览次数:   作者:迈昂科技

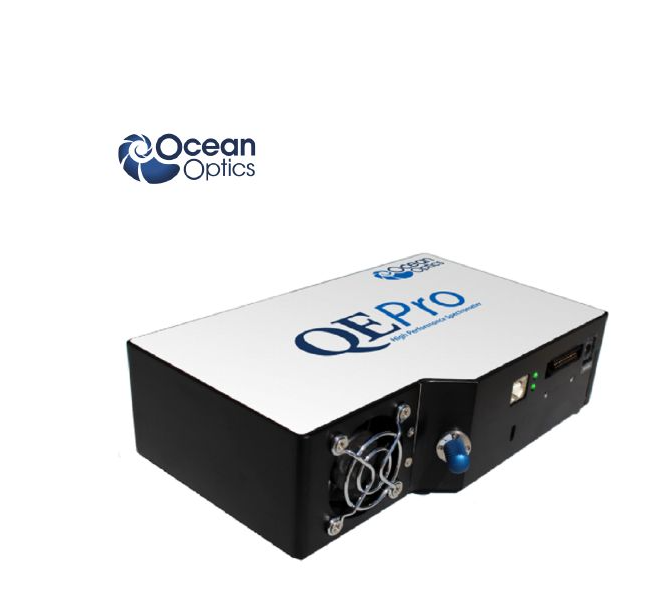

      光纤光谱仪是光学仪器设备的主要构成部分。因为其检测精度高、速度快等优点,已成为光谱测量学中使用的重要测量仪器被广泛运用于农业、生物、化学、地质、食品安全、色度计算、环境检测、医药卫生、LED检测、半导体工业、石油化工等领域。


光纤光谱仪的优势
光纤光谱仪通常采用光纤作为信号耦合器件,将被测光耦合到光谱仪中进行光谱分析。因为光纤的方便性,使用者可以非常灵活的搭建光谱采集系统。

光纤光谱仪的优势在于测量系统的模块化和灵活性,已成为光谱测量学中使用的重要测量仪器,被广泛运用于农业、生物、化学、地质、食品安全、色度计算、环境检测、医药卫生、LED检测、半导体工业、石油化工等领域。


光纤光谱仪基本配置主要包括一个光栅,-个狭缝,和一一个探测器。

光纤光谱仪的基本原理是怎样的呢?用相对比较简单的表述就是,将被测光耦合到光谱仪中进行光谱分析,因为光纤的便捷性;

使用仪器的用户可以非常灵活的搭建光谱采集系统,实现测量系统的模块化和灵活性。


相对于光纤光谱仪而言,光谱范围通常在200nm-2200nm之间。因为要求比较高的分辨率就很难得到较宽的光谱范围;

另外分辨率要求越高,其光通量就会偏少。相对于较低分辨率和较宽光谱范围的要求,300线/mm的光栅是通常的选择。


如果要求比较高的光谱分辨率,可以通过选择3600线/mm的光栅,或者选择更多像素分辨率的探测器来实现。较窄的狭缝可以提高分辨率,但光通量较小。


光纤光谱仪结构组成
光纤光谱仪主要包括以下几个主要部分:
1.入射狭缝:将入射的光学信号构建成一个明确的物像;
2.准直部分:使光学信号的光线平行。该准直器可以为透镜、反射镜、或色散元件的部分功能,如在凹面光栅光谱仪中的凹面光栅的部分功能;
3.色散部分:通常采用光栅,将平行光在空间上进行色散;
4.聚焦部分:收集色散的光学信号,使得大部分入射狭缝的单色影像聚焦于焦平面;
5.阵列检测器:放置于焦平面,从而检测大部分单色影像的光强度。该检测器可以是CCD阵列或其它的光检测阵列。
