全新一代SHN900A系列全双端口便携式手持网络分析仪

发布时间: 2023-08-15   浏览次数:   作者:迈昂科技

2023年8月1日,鼎阳科技发布了SHN900A系列全双端口手持式矢量网络分析仪,频率高达26.5GHz,集成矢量网络分析、时域分析、频谱分析、电缆和天线分析等多种功能于一体,具有出色的技术指标,专为便携和灵活测试而设计,可广泛应用于现场测试、研发、生产、维修和通信,天线基站,材料,器件,智能制造,汽车电子等诸多领域。





鼎阳SHN900A系列手持矢量网络分析仪采用高集成度设计,专为满足现场作业而生,可帮助工程师现场检测器件和测试参数。特色的8.4英寸大触摸屏,集成于紧凑的机身, 重量仅为3.2kg,轻巧便携,单手就可移动机器。通用USB,LAN通信接口使得远程控制和数据存储变得容易。




SHN900A/ 使用场景 /


   采用续航长达4小时的锂电池供电, 标配GPS定位功能,为测量提供地理位置标签,能满足各种场景下的现场测试。同时,标配的Bias tee也更方便的让其为外部被测物提供直流偏置,并且标配专为出差携带和现场测试而设计的便携包,能轻松装入多种探头以及配件,配件收纳变得更加井井有条,让您轻松完成测量任务。

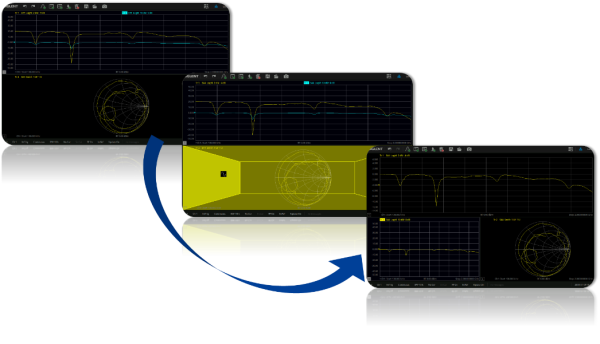

鼎阳SHN900A系列手持矢量网络分析仪以简洁和友好的用户体验为设计理念,提供灵活和简单的操作,直接与屏幕上的元素交互快速访问,让工程师能更快的添加或删除窗口,通道和迹线,提升产品使用便捷性。不同运算结果可以显示在不同的窗口,S参数一览无余。双击放大或缩小窗口让工程师看到更多的视角和细节,操作灵活,满足更多场合需求,快速执行复杂测试方案。用户花更少的时间阅读手册,便可以开始SHN900A的快速测量。

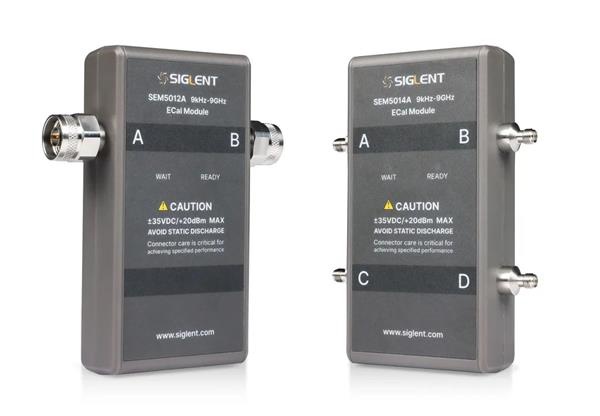

   网络分析仪的准确性与校准密切相关。SHN900A支持SOLT、SOLR、TRL、Response、Enhanced Response等完备的校准方法,以获得各种应用的佳精度,兼容多种校准件,支持用户自定义校准套件,方便不同接口类型器件的测试。支持端口阻抗转换、端口扩展功能,支持极限测试、纹波测试功能,支持夹具仿真和去嵌入功能,支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式。



   在手持式产品中具有出色的RF性能,并提供单端口电缆和天线测量以及全双端口S参数测量。


   在表征、识别问题区域以及验证射频无源和有源元件和设备的性能时,使用具有以下特性的手持式仪器至关重要。动态范围达110dB,满足更多高动态范围的测试需求,低迹线噪声0.0005 dB rms,0.015 deg rms极大地提高了测试精度,满足用户精准测量的需要。


   S参数是网络分析仪的基本测量,描述了DUT如何正向或反向传输或反射的信号。在产品开发和制造过程中,通常会测试组件规格并验证设计模拟,以确保系统及其组件正常工作。

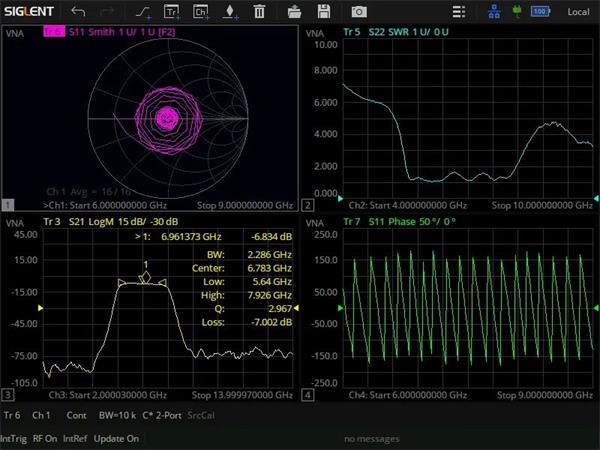

   在现场,S参数测量有助于RF和微波系统进行验证和故障排除。全双端口SHN900A提供四种标准S参数(S11,S12,S21,S22)测量,具有多种显示模式和各种格式,如史密斯圆图、驻波比、极坐标等。混合模式反射测量能够分析差分电路,SHN900A的两个测试端口允许对两种不同的测试设置进行混合模式测量。可以使用SHN900-TDA(时域分析)或SHN900-TDR(增强型时域分析)选件进行时域分析。


时域分析

SHN900-TDA&SHN900-TDR选件

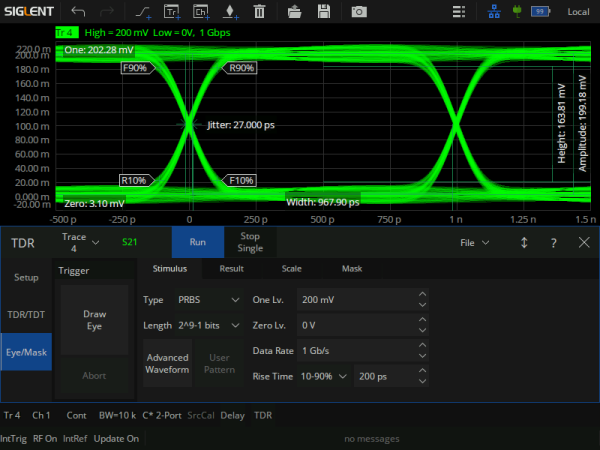

   时域分析选件提供了许多处理备选方案,如时域变换、窗口、耦合、标记和门控。时域分析有助于从不同的角度表征DUT,通过门控功能筛选所需的响应,窗口功能降低过冲和振铃,时域变换获得时域特性等。TDR提供了时域反射/传输分析与眼图仿真分析两个主要功能,为用户节省购置相应设备的开销。使用TDR选件中的眼图仿真功能,无需额外的码型发生器,提供了重要的信号完整性分析工具。



频谱分析

SHN900-SA选件

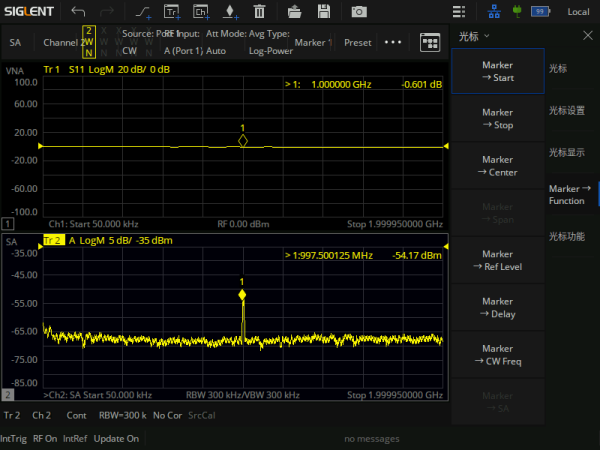

   频谱分析模式提供了一个先进的测量套件,包括频谱分析,信道功率,邻道功率比(ACPR)和占用带宽。Marker → SA功能支持快速查看S测量参数特定频率点的频谱,信号搜索分析更加方便。SA Setup设置框测量向导通过自动化、标准化和优化测试序列来简化测量。一系列标准化的重复性测量可以快速、轻松地进行,不会出错,有助于消除人为错误,并支持用户从一开始就进行正确的测量。



电缆与天线分析

SHN900-CAT选件

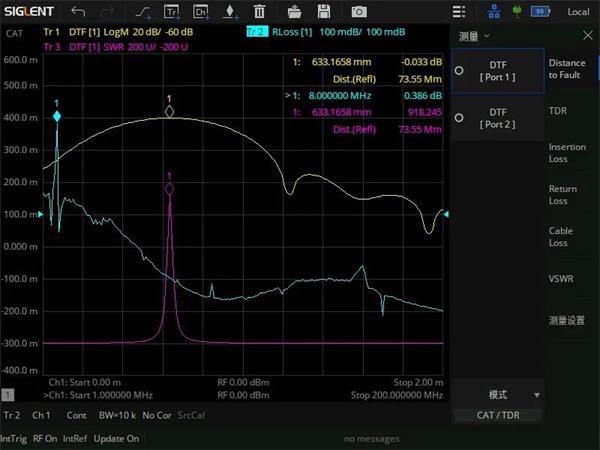

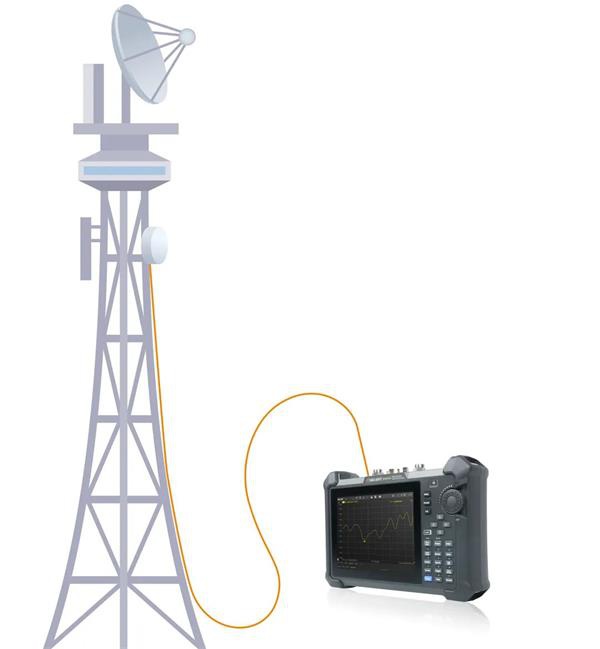

   手持式分析仪SHN900A是天线系统安装和维护、电缆故障距离测量(DTF)、单端口电缆损耗测量和天线匹配测量等任务的理想选择。使用此模式来定位传输线路缺陷和调试基站组件,提供多种测量格式,回波损耗、电压驻波比、阻抗、电缆损耗、故障点距离等测量功能,该分析仪还可用于测量位置和测试要求不断变化的开发、生产和服务任务。



可调差分/单端TDR探头

可搭配SHN900A


  可调差分TDR探头ADP-18/26和可调单端TDR探头ASP-18/26助力工程师在缺少连接器的情况下将TDR模块连接到印刷电路板和其他器件,适用带宽0~18/26 GHz。轻便、符合人体工程学的设计,纤薄的机身和加长的尖端,坚硬的齿尖,小直径和倒角设计提供了良好的可视性和舒适性。通过内置的调节轮,允许仅用一只手调节探针的间距(0-6.5毫米可调),以便与间距为零到典型 IC 引脚间距(2.54毫米)的焊盘或接入点形成良好接触。印刷电路板(PCB)制造商可以更好地控制不同批次之间的工艺一致性,控制生产流程并发现短路、开路或其他缺陷。



   可靠耐用的SHN900A是一款理想的分析工具,并一体化提供多种适用于偏远站点的重要维护功能。因此,工程师能够在偏远站点有效快速地确定故障点位置,并可靠确保系统性能。凭借稳定的RF性能、灵活的分析工具和完整的便携式解决方案,SHN900A是任何RF工程师现场套件的绝佳补充。
