BBU Module/Shelf功能与耐久系统测试方案
发布时间： 2025-11-12 浏览次数: 作者：迈昂科技
BBU (Backup Battery Unit) 是服务器系统重要的电源备援设备，当主电源停机时可立即提供短暂电力，将正在进行的数据做储存。BBU主要由电池、电池管理系统（BMS）及双向直流电源模块所组成，其中直流电源模块负责将电池转换为服务器所需的稳定电压，确保服务器持续运行。在不同的电源构架下，BBU有低压48V及高压400V/800V的总类。电子负载进行充放电效率测试及功率稳定性评价，并模拟实际供电条件以验证模块启动与充电性能，提供精准的测试数据，全面评价BBU的性能，确保其在服务器中的稳定运行。
测试项目
☑ 双向充放电功能规格测试
☑ Dynamic (DC电压侧）
☑ 放电电压ripple
☑ Output timing
☑ Efficiency
☑ 测试current ripple (RD)

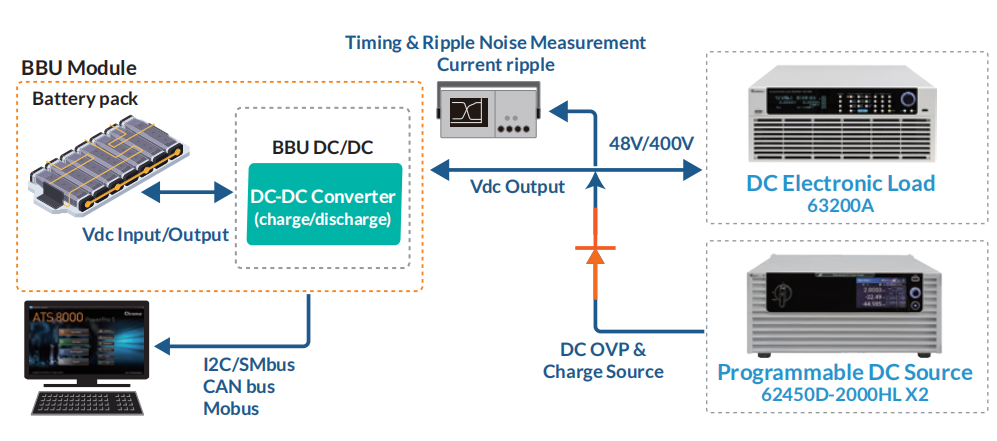

BBU Shelf 测试架构
BBU Module/Shelf功能与耐久系统测试方案
大功率直流电子负载63200A系列
☑ 额定功率：2kW/3kW/4kW/5kW/6kW/8kW/10kW/12kW/15kW/18kW/20kW/24kW，最高达1.44MW (同步控制）
☑ 电压范围：60V/150V/600V/1200V
可程控双向直流电源供应器62000D系列
☑ 输出特性：6kW-45kW/0-100V, 600V, 1200V, 1800V, 2000V/0-540A，可并联扩充最高达1.8MW
☑ 一键切换双输出范围（62000D-HL系列），适用400V/800V BBU
BBU在进行充放电测试时，必须进行瞬间大功率放电，以模拟电池备援电力模块的实际使用状况，同时撷取BMS状态数据进行比对分析。针对此需求，Chroma提供以Power Pro软件平台的功能验证自动测试系统，或生产线的EOL测试系统。另外也提供完整的耐久可靠度测试方案，支持续航力试验、功能检验及容量学习（Learning）等用途，确保产品可靠性与性能符合需求。

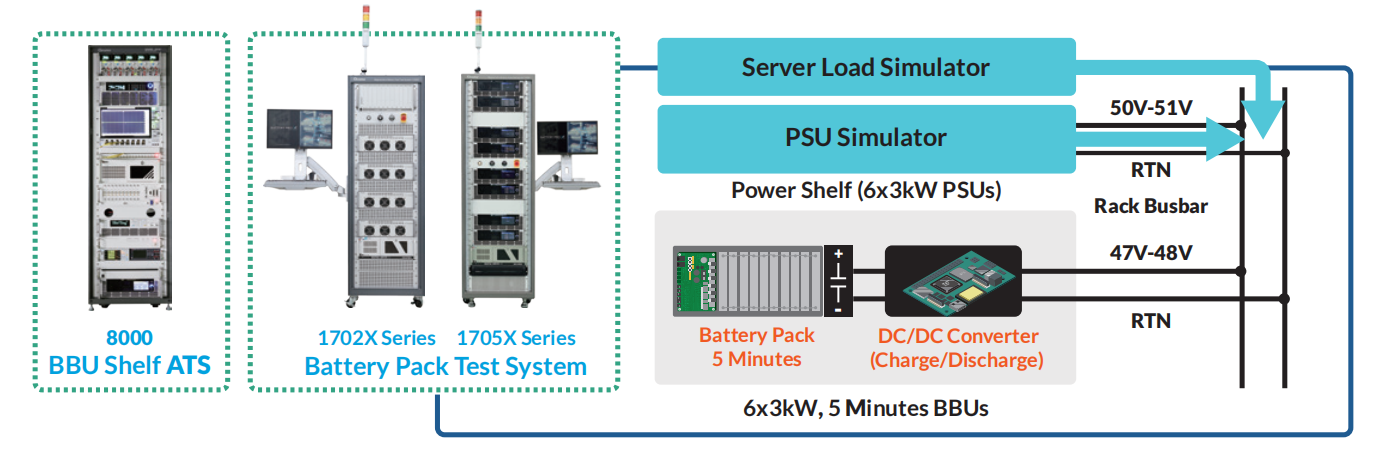

BBU Module/Shelf 测试架构
