Venable6305 频率响应分析仪
  • 名称:Venable6305 频率响应分析仪
  • 型号:6305
  • 品牌:Venable
  • 描述:频率响应分析仪6305的主要功能是量测待测物在频域上的特性,了解其性能及稳定性,并可辅助控制线路的设计。...
服务热线:0755-86185757 15019443702
产品概述
主要特点
选型指南
资料下载

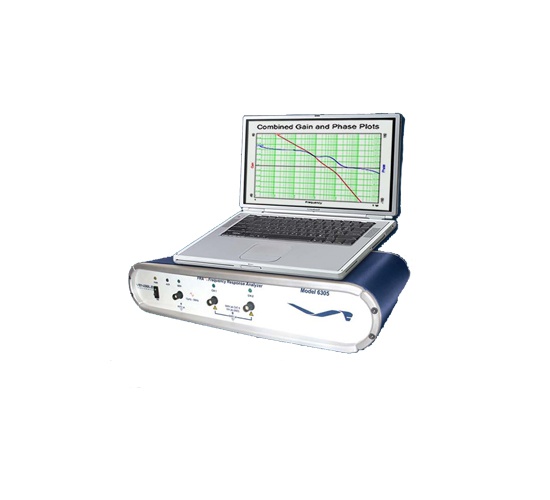

Venable6305 频率响应分析仪



Venable公司原型号 3120 等系列机种已经停产。另以型号6305等系列机种来取代。除了输出频率更宽广外,配件都可共享,其软件功能也一样,可兼容于过去测试档案。


频率响应分析仪6305的主要功能是量测待测物在频域上的特性,了解其性能及稳定性,并可辅助控制线路的设计。其工作原理是藉由输入一个频率变化的扫描讯号,并于系统的特定点,量测所造成的影响,藉此导出待测物在不同频率的响应特性。


一般工程师于设计验证时,都是直接测试外在的功能特性。例如针对电源供应器,需要不同电压输出来做拉载测试,看是否会有震荡的不稳定情形。这种测试过程需花用大量时间,当线路有修改后,又得重新测试。而即使设计验证已经没有问题,常会发生于大量生产时,因为使用零件的误差,仍有少数产品会有不稳定的瑕疵状况,这是因为设计时没正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到,必须经由频率响应分析仪的使用,才能得到系统的频率响应图,来判读出稳定度的特性。而这种频率响应的测试,不仅速度快,节省大量测试时间。除了了解待测物的稳定程度外,还可依照实际需要,再做控制线路的调整,达到设计的目的。维持良好的设计质量,加深客户对设计者技术的信任,增进对产品的信心。尤其业界的激烈竞争,及ODM要求交期非常短的情况下,藉由频率响应分析仪6305的分析,将有很大帮助。另外,也可以应用来验证委外设计生产的电源供应器,对设计质量来把关。


除了测试系统的频率响应外,频率响应分析仪6305的控制软件还包括了控制线路辅助设计和频域运算功能。针对电源供应器的控制补偿,提供了常用的三种线路,使用者可依照其电源供应器的控制方式,选择适合的线路种类。先量测系统原来的频率响应后,设定预计的设计目标:相位边限(PhaseMargin)及交越频率(CrossFrequency)等,软件即可自动运算出控制线路中适合的电阻及电容值。使用者再加以实际验证即可。这个功能更可帮设计者节省大量时间,还能达到优化的设计结果。


频率响应分析仪6305也可以测试被动组件的阻抗和频率的响应图,让厂商了解生产的被动组件特性是否正常,以验证制程是否正确。另外设计工程师可用来验证所使用的组件,其频率响应特性是否适合于应用范围。例如电容于低频时是电容性,随频率增加会成为电阻性,再来会变成电感性。若选择不当,可能使用的电容却呈现电感特性,线路自然无法正确运作。当真正了解适用频率范围后,选择正确零件才能达到设计效果,不会出错。
