Chroma 66203/66204数字功率计


       Chroma 66203/66204数字功率计是专为多相交流电源功率量测所设计的数位式功率表,适合于大部份的电机及电器产品量测应用(66203提供3模组、66204提供4模组)。此系列产品提供多种输入电压配置接线模式(1P2W/1P3W/3P3W/3P4W),使用者可依需求选择接线模式以符合特定接线方式的电压、电流、功率以及其他参数量测。 66203/66204的多组电压及电流档位可提供更广泛和准确的量测应用。不同于一般传统使用类比线路设计的方式,66200系列采用16位元高解析类比转数位,最高250kHz的取样频率,及高速的数位讯号处理(DSP)技术以符合高准度参数量测。


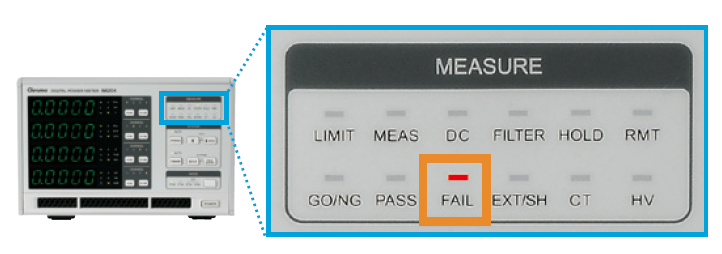

      比起其他厂牌同等级的功率表,它能提供更多功能,及更快速量测出稳定及精确的数值。Chroma 66203/66204数字功率计有四个显示视窗,同时提供不同参数读取,使用者可以很容易的选择想读取的数值。每个视窗的七段显示器提供5个数位 的量测解析度。另外于后背板有USB或GPIB介面供使用者选配,做数位控制使用。

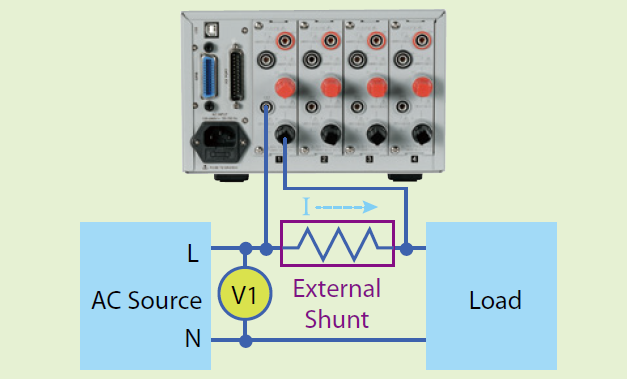

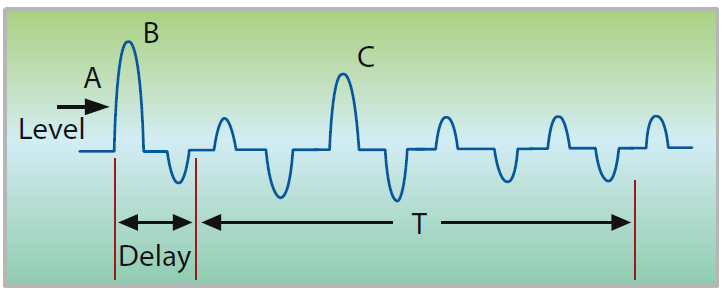

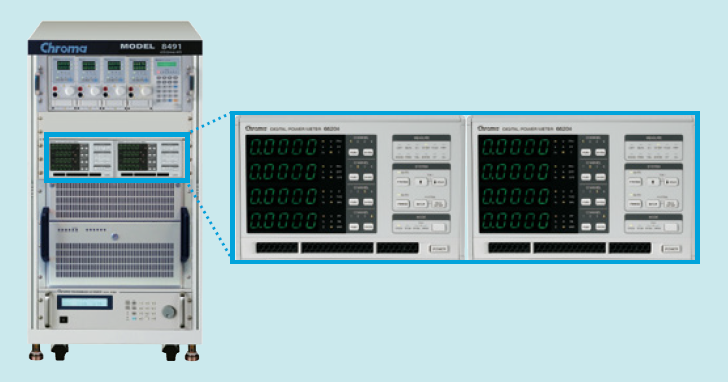

      Chroma 66203/66204数字功率计符合ENERGY STAR/IEC 62301/ErP标准对于功率量测需求。此系列产品内部提供两组 量测电流感测器,可支援最小电流档位5mA可满足无负载模式小于30mW低功率量测要求,同时也适用于大电流量测应用。对于大于20A电流量测部份,可搭配外部分流器(external shunt)或CT以符合量测需求。针对66203/66204可提供的量 测参数部份,除了电压(Vrms)、电流(Irms)、频率(Hz)、有效功率(W)、视在功率(VA)、无效功率(VAR)、功率因数(PF)、电流波峰因素(CF)外,还可以测量涌浪电流(Inrush Current),总谐波失真率(Total Harmonic Distortion)及能量(焦耳)。因此66203/66204可满足研发部门或品管部门的量测需求。66203/66204的体积为3U的高度及一半标准机柜宽度,非常适用于系统整合。

应用及功能介绍

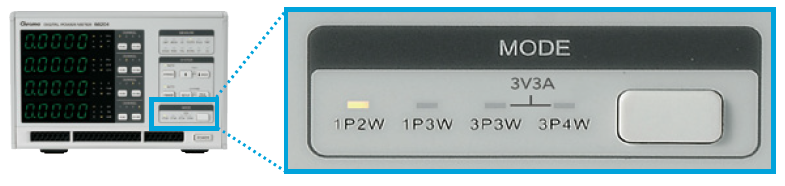

      Chroma 66203/66204数字功率计的多量测模组功能可支援以下多种接线方式的功率量测,使用者可依需求选择接线模式以符合特定接线方式的电压、电流、功率以及其他参数量测。

  通道1 通道2 通道3 通道4

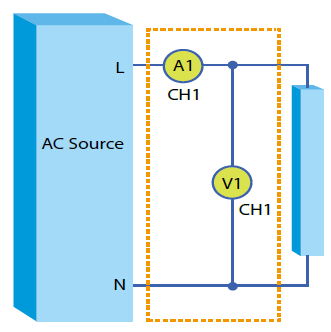

1P2W 单相两线式 1P2W 1P2W 1P2W 1P2W

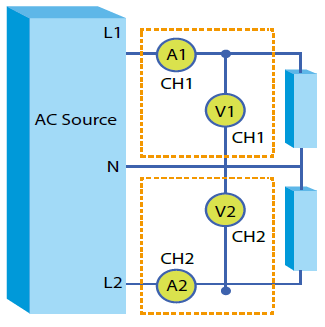

1P3W 单相三线式 1P3W 1P2W 1P2W

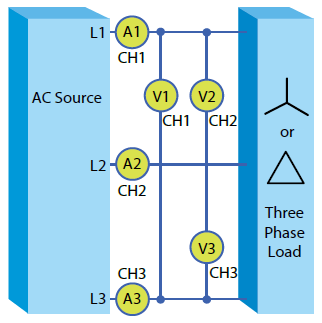

3P3W 三相三线式 3P3W 1P2W 1P2W

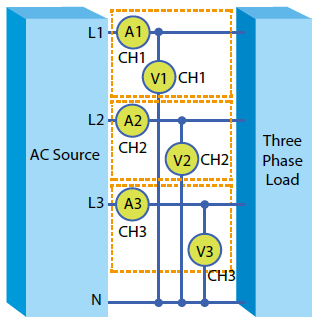

3P4W 三相四线式 3P4W 1P2W

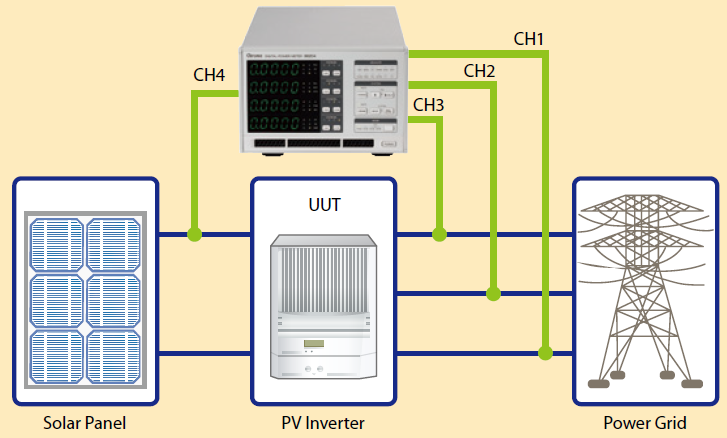

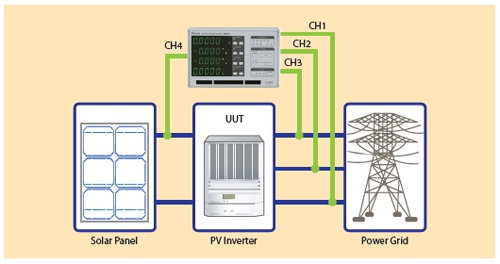

      Chroma 66203/66204数字功率计的量测通道可分别进行独立量测,因此适合应用于待测物的多点量测。例如:可以使用66204的4通道分别量测PV Inverter的输入直流及三相输出交流参数值部份。另外66203/66203也支援功率效能计算功能,使用者可以应用此功能计算出待测物的整体效能(efficiency)。针对PV inverter输入端1000Vdc高压量测部份可搭配HV功能及选配治具使用。

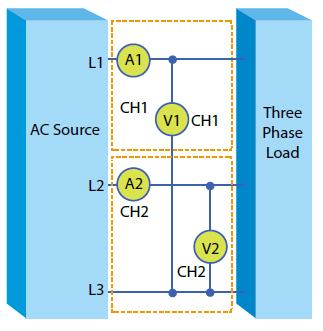

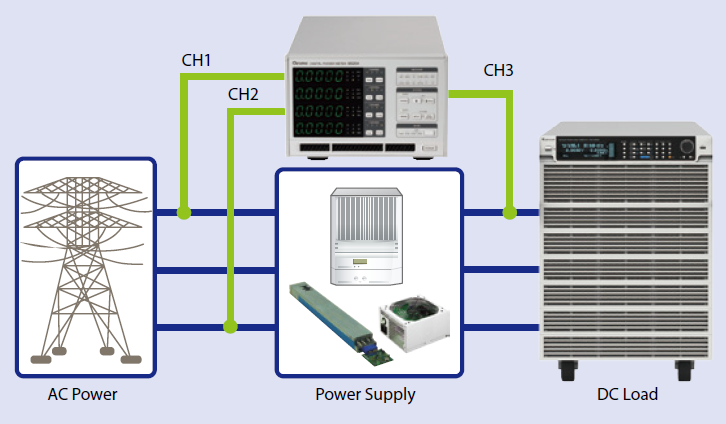

       同时,也可使用3P3W 三相三线式所支援的两瓦特计量测方式对于三相交流电源待测物进行功率量测,例如:电源供应器功率量测应用。以及使用内建功率效能计算功能计算出电源供应器的整体效能。

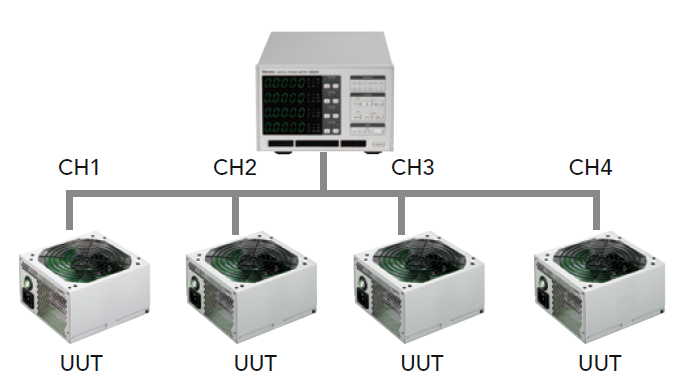

      选择1P2W 单相两线式最多可同时量测4个待测物(66204) ,每个模组最小电流量测档位5mA,可符合空载功率(<30mW)量测以及能源之星(Energy Star) 、IEC62301、EN50564 对于功率量测要求。因此非常适合应用于电脑伺服器、机上盒、电视、LED照明电源供应器、电池充电器等产品测试。

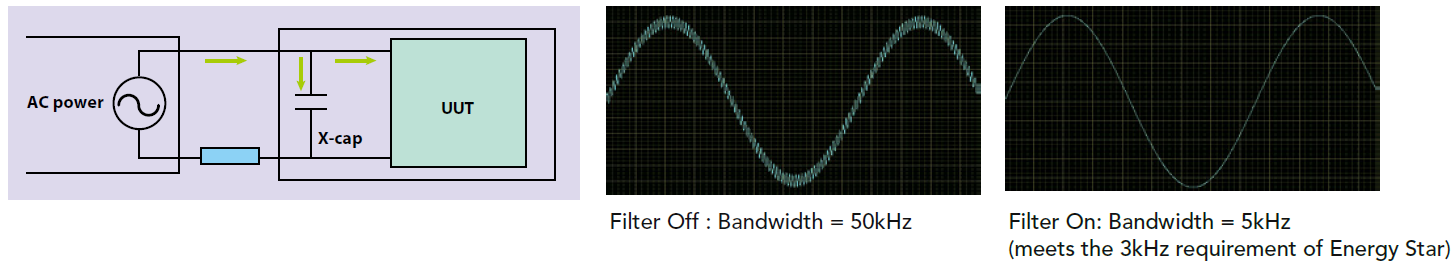

大电流量测应用 - 支援高精准度 DCCT 60A/200A 选购配件 Filter Off

电脑图形化介面软体

      Chroma 66203/66204数字功率计提供单机软体,让使用者透过USB或GPIB介面在电脑上控制及读取资料,还可观察电压电流波形、记录随时间变化的关系图,及 设定参数及时间,将长时间量测值储存至档案后供分析。搭配1P2W(Single Phase Two Wire)单相两线式接线功能(特定量测单通道)时可以量测谐波 成分,进行IEC 61000-3-2电流谐波限制的前测作业。另外电源效率测试软件(搭配1P2W接线功能特定量测单通道) ,整合了66203/66204功率表、电 子负载及交流电源,可依照节能规范简单设定后,即可自动按法规步骤进行测试,并产生报告,相当适用于研发或品保验证。
