HUD抬头显示器测试仪 OTS-20D
  • 名称:HUD抬头显示器测试仪 OTS-20D
  • 型号:OTS-20D
  • 品牌:Manyoung
  • 描述:车载HUD测试系统,OTS-20D依靠公司在成像检测技术上多年的技术积累结合机器视觉检测技术,将双目测试系统应用...
服务热线:0755-86185757
产品概述
主要特点

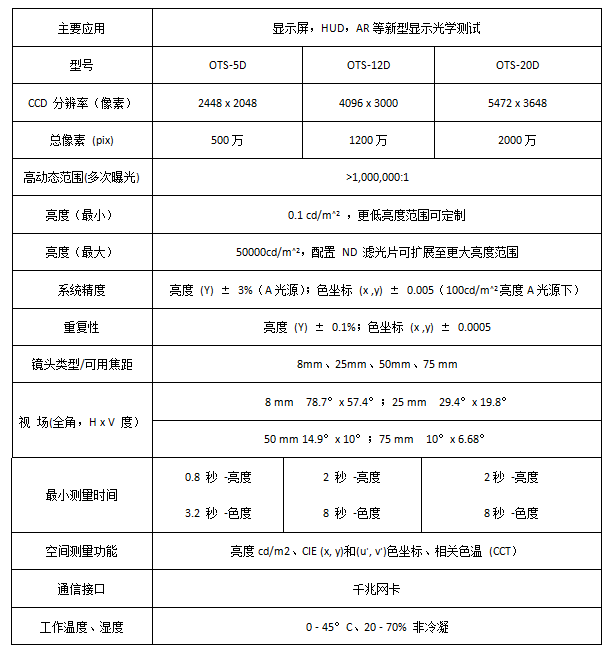

选型指南
资料下载

一、SAE J1757-2平视显示器标准

抬头显示器(Head up display),早期用于航空器上的飞行辅助仪器,目前已逐步应用于汽车上,可以减少驾驶者低头查看仪表的频率,这样就会避免驾驶者注意力中断从而减少事故发生的概率。

SAE J1757-2  Optical System HUD for Automotive 于2018年11月发布,要求测量HUD系统

的亮度、均匀性、颜色、虚像距离、视场FOV、图像畸变、鬼影等测试项目。

传统的测量方法采用机器视觉的相机搭配点式亮度计,由点式亮度计测量HUD系统的亮度、色度信息,机器视觉相机测量HUD系统的畸变、鬼影等空间信息。随着检测技术的进步,成像亮度色度计既可以实现亮度色度测量,也可完成HUD系统的空间信息的检测。

二、迈昂科技双目测试系统

迈昂科技于2018年12月发布

车载HUD测试系统,依靠公司在成

像检测技术上多年的技术积累结合机

器视觉检测技术,将双目测试系

统应用于车载HUD测试。系统安装完成

后,无需进行自动焦距和光圈的调整,

即可实现HUD虚像上任意一点空间位置

的测量。



双目测试系统软件功能:

OTS-20D双目测试系统,采用双镜头、双光圈的设计可实现HUD亮度、色度信息

的测量,基于人眼双目距离65mm的设计模拟人眼实际的观察效果,可测量HUD系统

的畸变、鬼影、空间距离等信息。具体的测试项目如下:

亮度         畸变

色度         MTF

饱和度       点线缺陷

均匀性       鬼影

对比度       空间距离



技术指标:

分辨率:2048*2448

数字位数:16位

动态范围:120dB

亮度精度:±3%(A光源)

色度精度:

       x:±0.003(A光源)

       y:±0.003(A光源)

测量范围:0.1-20000cd/m^2(可扩展)

曝光时间:0.1ms-4s

重复性:  0.2%

平场:    ±2%

距离精度:±10mm
