Chroma 61507/61508/61509交流电源


      Chroma 61507/61508/61509交流电源供应器为满足市场需求的解决方案,可提供模拟各种正常或异常的交流电输入情况,并对测试中的产品做重要参数的量测。这些功能特点让61500系列产品适合于商用、电力电子、航空电子、军事等领域,研发及品保单位的规格验证到实验室测试,以及工厂生产线等测试应用。


      Chroma 61507/61508/61509交流电源产品透过PWM高频开关切换技术,所有型号机种都可输出非常纯净的正弦波,可在50Hz/60Hz满载输出下低于0.3%总谐波失真率;此外还能提供精密的测量功能,例如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等;而透过先进的DSP技术实现LIST、PULSE和STEP编辑功能,可轻易地模拟交流电源扰动(PLD)之测试;61500系列亦可让使用者组合不同的谐波分量来合成各种谐波和失真波形,藉由此先进功能,使用者可以在基本波之外,编程另一电压做频率变化扫描,以找出待测物的谐振点并提供更深入的分析结果。


输入电源的波形失真模拟

      传统的交流电压源只能提供正弦信号波形供测试,但是现在越来越多要求模拟输入电压异常状况下的失真波形。 Chroma 61500系列产品提供WAVEFORM SELECTION功能允许使用者设定三角波、钳制正弦波及内定的30组失真波形,也可藉由电脑存入自行定义的30组使用者自订波形。

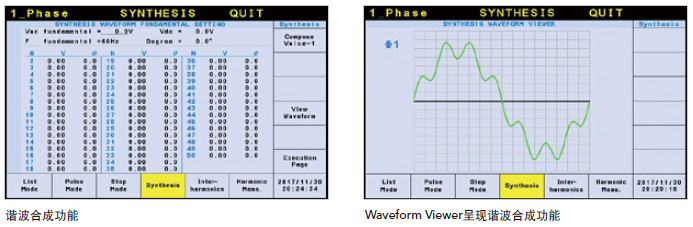

      此外,Chroma 61507/61508/61509具备SYNTHESIS(合成)功能,允许使用者以50Hz或60Hz的基本频率来设定多阶的谐波成份,形成周期性的失真波形;另外Chroma 61507/61508/61509亦提供INTERHAR(间谐波)功能,用于基频之外设定另一个非谐波的变动频率成份,从0.01Hz扫描到2400Hz,可帮助发现待测物输入端的谐振点或抗干扰的脆弱点。藉由以上特性,Chroma 61507/61508/61509可输出周期性谐波和非周期性间谐波的失真波形,以完成IEC 61000-4-13符合免疫性测试。


单相/三相电压输出模式

      Chroma 61507/61508/61509提供选择单相或三相输出功能,使用者可以经由前面板或远端控制选择单相或三相输出模式。即使设置在单相输出模式,仍然可以提供全功率输出的能力,不需担心输出功率规格会有递减的情形。

5kHz高频输出功能 (选购配件)

      Chroma 61507/61508/61509可藉由选购配件提供5kHz高频率输出功能。而搭载此选购配件后,交流源机台会有不同的High / Low档位输出电压范围,其细节如下图所示。
