- 名称：Venable 8800系列频率响应分析仪报价参数
- 型号：8800
- 品牌：Venable
- 描述：
服务热线：0755-86185757
Venable8800系列数字频率响应分析仪结合了新的模拟和数字技术以及先进的数字信号处理技术（DSP），能够提供多样化测试和分析功能。该综合性软硬件系统具有极为精密的测试功能，拥有10μHz至40MHz的频宽和两个输入通道，且峰值电压不超过600V，同时还可通过数字数据端口连接目标处理器。
Venable仪器采用新的CPLD技术以释放专用处理器的功率，以执行所有数据采集和分析功能——单个独立处理器处理所有通信功能。其佳性能源自CPLD内部存储器，能够实现处理器与模拟硬件之间的异步缓冲。
数字接口“同步”信号可实现模拟和数字硬件之间的同步。Venable8800型频率响应分析仪对两个模拟输入通道和数字目标处理器执行同步分析，并可靠地收集所有数据。数字接口可通过软件予以禁用，以便在标准的双通道（仅模拟）配置下使用该分析仪。
Venable8800系列数字频率响应分析仪配以知名的基于K系数的Venable自有软件（现称为Stability Analysis™），是用于电源设计的完整、精确、也易用的系统。我们类似pice™的建模程序和三种电路拓扑技术为设计工程师提供了一站式解决方案，这不仅消除了试验和误差，还提高了生产效率。数据结果和图表可以jpeg或.ven格式轻松导出，以用于演示图表或离线数据处理。此外，还可通过我们的阅读器（可免费下载）查看.ven文件。
除了测试系统的频率响应外，频率响应分析仪6300的控制软件还包括了控制线路辅助设计和频域运算功能。针对电源供应器的控制补偿，提供了常用的三种线路，使用者可依照其电源供应器的控制方式，选择适合的线路种类。先量测系统原来的频率响应后，设定预计的设计目标：相位边限(PhaseMargin)及交越频率(CrossFrequency)等，软件即可自动运算出控制线路中最适合的电阻及电容值。使用者再加以实际验证即可。这个功能更可帮设计者节省大量时间，还能达到优化的设计结果。
这是一款真正的多功能仪器，该仪器通过坚固的便携式工具箱（仅12磅）帮您实现各种应用。工程师和科学家们如今可通过价格合理的紧凑系统——Venable8800系列数字频率响应分析仪获得用于生产、研发实验室、学术或现场操作的速度和技术。
主要技术指标：
|
数字分析仪
|
|
接口
|
12C和同步输出（3.3V）
|
|
整合周期
|
1-10
|
|
测量频率范围：
|
10mHz–1MHz
|
|
支持的处理器
|
请联系Venable
|
|
模拟分析仪
|
|
测量频率范围:
|
10μHz ~ 5MHz （Venable8805）
10μHz ~ 20MHz （Venable8820）
10μHz ~ 40MHz （Venable8840）
|
|
输入配置:
|
单端浮动 (600V)
|
|
可选输入阻抗：
|
50 ohms 或 1 兆欧 (默认值)
|
|
测量精确度：
|
± 0.03dB + 0.1dB/MHz;
|
|
± 0.4deg + 1deg/MHz
|
|
测量技术
|
窄频DFT
|
|
延迟时间：0-100秒
|
|
积分时间：20毫秒~100千毫秒
|
|
积分周期：1-9999周期
|
|
输入耦合度：
|
DC，自动直流偏移消除
|
|
输入范围:
|
10mV ~ 500Vpk 全部11个范围
|
|
11范围全量程，自动调节范围
|
|
动态范围：
|
120 dB
|
|
CMRR/IMRR：
|
120 dB
|
|
最大输入
|
±500Vpk
|
|
最大输入耐受电压
|
±600Vpk
|
|
过载警报
|
LED指示器
|
|
信号发生器
|
|
频率范围:
|
正弦波10μHz ~ 5MHz (Venable8805)
正弦波10μHz ~ 20MHz (Venable8820)
正弦波10μHz ~ 40MHz (Venable8840)
|
|
矩形波10μHz至1MHZ
|
|
交流振幅
|
1mV ~ 10V
|
|
直流偏置
|
±10V，10mV 步进
|
|
模式：
|
单频，正弦扫描与线性扫描步进
|
|
对数扫描
|
0.1 – 2000阶/十进位
|
|
10μHz – 5MHz 步进
|
|
输出幅值压缩
|
动态调节输出至通过Venable软件伺服保持恒定输入水平
|
|
输出阻抗：
|
50 ohms/2 ohms可切换
|
|
输出配置:
|
单端浮动
|
|
机箱接地绝缘:
|
600V
|
|
系统
|
|
PC接口:
|
USB 2.0接口，GPIB接口
|
|
辅助输出：
|
12Vdc/400mA 4.8W用于附件
|
|
应用软件：
|
Venable Stability Analysis™ v5/6，Win7/8/10
|
|
实时显示更新
|
每个点均据实标出
|
|
数据分析：
|
增益容限、相位容限、阻抗；组件：R、L、C、Z
|
|
功率要求：
|
90 到 264Vac，48到 62Hz，30VA
|
|
重量/尺寸
|
12 磅- 17”x10”x3.5”
|

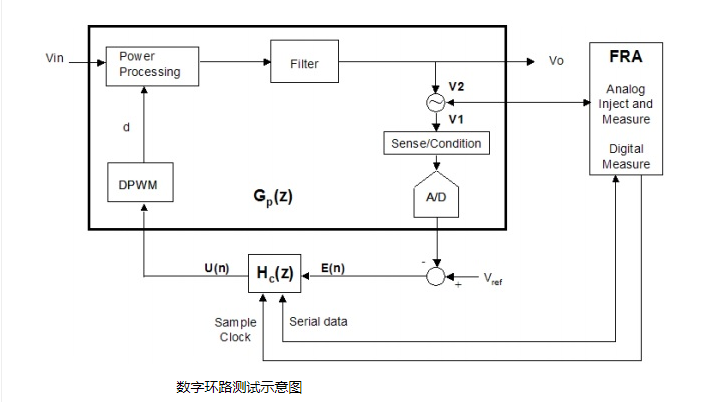

典型应用：
订货信息：
-
8805 10uHz - 5MHz 数字频率响应分析仪，2+1通道
-
8820 10uHz - 20MHz 数字频率响应分析仪，2+1通道
-
8840 10uHz - 40MHz 数字频率响应分析仪，2+1通道
-
470-50 输入输出阻抗套件， 最大电流50A
-
470-100 输入输出阻抗套件， 最大电流100A
-
RLC RLC测量套件（含测试软件及测试夹具）
-
GPBODE 1KHz-10MHz 通用波特盒（可用频率200Hz -40MHz) , 隔离电压600Vrms , 10:1 衰减
-
LFBODE DC-1MHz低频波特盒（可用频率DC-2.2MHz), 隔离电压1.4KVrms, 10:1衰减
-
J2120A 10Hz-10MHz 线路注入器，最大50Vdc输入，最大电流5A （PSRR测试用）
-
J2121A 100Hz-1MHz 高功率线路注入器，最大400Vdc输入，最大电流20A （PSRR测试用）
