- 名称：SDG7000A系列任意波形发生器
- 型号：SDG7000A
- 品牌：鼎阳科技
- 描述：SDG7000A是一款集多种信号发生器功能于一体的产品。它可以产生直流到1 GHz范围的连续波，在一定场合下取代射...

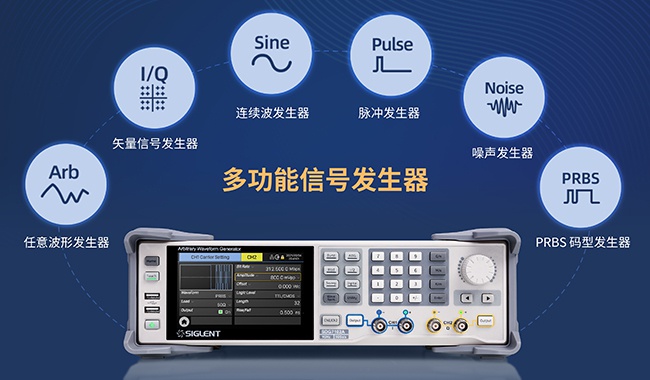

多功能信号发生器
· SDG7000A是一款集多种信号发生器功能于一体的产品。它可以产生直流到1 GHz范围的连续波，在一定场合下取代射频信号源；
· 采用了鼎阳的TrueArb逐点任意波形发生技术，可以在0.01 Sa/s ~ 2.5 GSa/s的范围里任意设置采样率，输出低抖动的任意波；
· 可以产生I/Q矢量信号，最大可设置的带宽超过500 MHz；
· 基于EasyPulse脉冲发生技术，可以产生脉宽最小只有1 ns的低抖动脉冲；
· 可以产生带宽可调的高斯噪声；
· 可以产生伪随机码；
· 另外提供16路数字信号输出
强大的任意波生成能力
AFG模式 采用传统的DDS技术输出任意波。
AWG模式 采用创新的TrueArb 逐点输出技术，可以在0.01 Sa/s ~ 2.5 GSa/s的范围里任意设置采样率，不仅具备传统DDS 技术的所有优点，而且克服了其可能增加抖动和失真的严重缺陷；提供零阶保持、线性插值和sinx/x插值等多种插值方式。

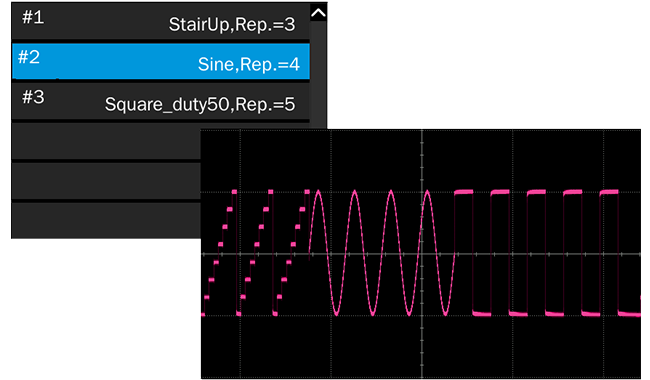

分段编辑和播放 提供把最高1024段任意波无缝拼接的能力，每段波形可单独设置重复次数，最高次数65535次。这种模式在切换任意波时直接从前一段的最后一个点跳转到后一段的第一个点，不会产生空闲电平，适用于对波形切换要求很高的场合。

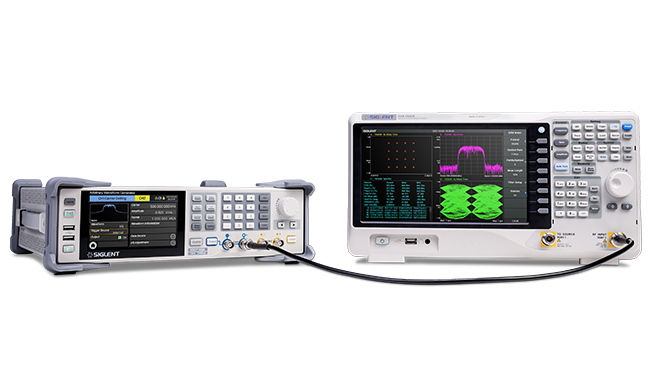

矢量信号输出
可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 采用创新的重采样技术， 可以在250 Symb/s ~ 500 MSymb/s 范围内的任意符号率下获得优异的EVM 性能。内建的数字正交调制器可将IQ 信号的载波调制到1 GHz 范围内的任意频点；可使用上位机软件EasyIQ 来生成各种类型的IQ 信号。
复杂信号的生成能力

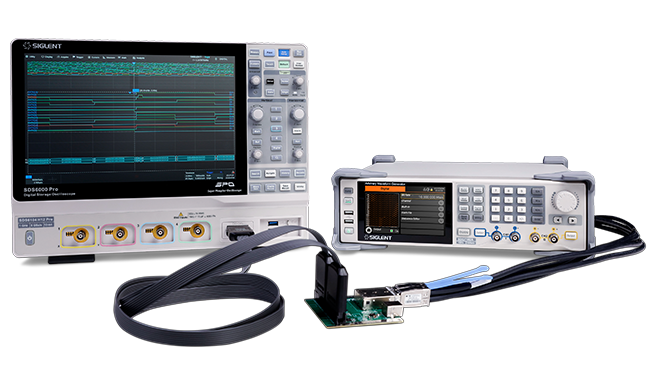

16路数字输出 购买相应的数字总线套件，可实现16路LVTTL或LVDS输出，比特率在1 μbps ~ 1 Gbps范围内任意可设置，搭配模拟通道实现混合信号输出。
调制 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM 和PWM 等多种模拟和数字调制方式， 有“内部”、“外部”和“通道”三种调制信号源。
扫频和脉冲串 扫频支持“线性”和“对数”两种扫频方式，脉冲串支持“N 循环”和“门控”两种Burst 方式。扫频和脉冲串都支持“内部”、“外部”和“手动”3种触发源。
谐波 通过自定义谐波的设置，可模拟信号的非线性。
