新一代产品，超越CA-210

测量LED背光的LCD显示器时，精度更高，速度更快

显示器色彩分析仪

可测量LCD，OEL，FED等显示器件
更快速、更精确、对低亮度更敏感、使用更简便。

产品介绍

为LED背光的LCD显示器的白平衡调整提供高精度测量，大大提高工作效率

使用我们原有的色彩分析仪CA-210来进行LED背光的LCD显示器白平衡调整，测量得到的色度误差会在∆xy=0.010左右，如果使用新型号的CA-310，同样条件下的测量误差可以控制在∆xy=0.003左右，色彩显示更自然，画面感觉更逼真。

可以将由于LED发光辐射曲线偏移引起的测量误差减小到传统型号的1/3以下

即使同一批次的LED背光的发光辐射曲线，也会经常有所不同，在其波峰处约有10nm左右的偏移现象。如果使用传统的色彩分析仪来测量调整这种特性屏幕的白平衡，在xy色度上引起的误差可能要接近0.010左右。但如果使用CA-310，同样条件下的色度误差会减小到0.003左右，约为原来的1/3，大大提高了测量精度和稳定性。

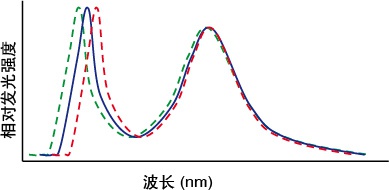

LED背光辐射曲线偏移现象

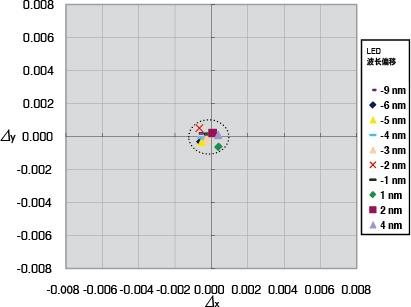

LCD背光的测量误差

*

使用CA-310测量波峰不同的LED背光的显示器，进行用户校准后，偏移量不同的屏幕得到不同的测量误差（与真值间的差异）

即使在0.005cd/m²的极端低亮度下，也能保证高速测量

降低信噪技术的运用，使得即使在0.005cd/m²的低亮度下，也能做到4次/秒的测量速度。这对于追求100,000：1高对比度^※（高对比度显示带来的直接效果是更真实、清晰的画面）的生产厂家而言非常有吸引力。另外，当亮度大于2cd/m²的时候，测量速度甚至可以达到20次/秒。

*

最高亮度为500cd/m² 时

探头类型表

此表包含了各类显示设备的大多数常见的发光方式。

*一些特定发光方式的显示器是无法测量的，您可以联系最近的柯尼卡美能达代表处了解详细情况。
比如，下列显示设备是无法使用此型号仪器进行测量的：

• 使用PWM等来控制亮度的显示器
• 背光为间歇性发光的显示器
• 每帧均为黑的显示器

推存 可测，但建议使用标记为 的探头 不可测			CA-310 探头
			LED 通用测量探头		LED 闪烁度测量探头
			Ø27 探头 CA-PU32(2m) CA-PU35(5m)	Ø10 探头 CA-PSU32(2m) CA-PSU35(5m)	Ø27 探头 CA-P32(2m) CA-P35(5m)	Ø10 探头 CA-PS32(2m) CA-PS35(5m)
不同的显示类型
透射式/半透射式 LCD		有源驱动			*	*
		无源驱动
背投设备	LCD	有源驱动			*	*
		无源驱动
	DLP
	CRT
OLED		有源驱动			※	※
		无源驱动
PDP
FED

(LED 闪烁测量头及小LCD闪烁测量头不适用于测量CRT系列。)

主要规格

类别		CA-310 (LED 闪烁度探头 Ø27)	CA-310 (LED 闪烁度探头 Ø10)
传感器		硅光元件
测量口径		Ø27 mm	Ø10 mm
受光角		±2.5°	±5°
测量距离		30±10mm	30±5mm
显示范围	亮度	0.0001-1000 cd/m2	0.0001-3000 cd/m2
	色度	可显示为4位或3位小数（可选择）
亮度	测量范围	0.0050-1000 cd/m2	0.0150-3000 cd/m2
	精度 (白场)*1	10.00-1000 cd/m2 0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2 ±2%±0.0010 cd/m2 ±4%±0.0015 cd/m2 ±3%±0.0010 cd/m2	30.00-3000 cd/m2 0.0150-0.2999 cd/m2 0.3000-29.99 cd/m2 ±2%±0.0030 cd/m2 ±4%±0.0045 cd/m2 ±3%±0.0030 cd/m2
	重复性(2δ)*1	1.000-1000 cd/m2 0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2 0.1%+0.0010 cd/m2 1% + 0.0010 cd/m2 0.2% + 0.0010 cd/m2	3.000-3000 cd/m2 0.0150-0.2999 cd/m2 0.3000-2.999 cd/m2 0.1% + 0.0030 cd/m2 1% + 0.0030 cd/m2 0.2% + 0.0030 cd/m2
色度	测量范围	0.0500-1000 cd/m2	0.1500-3000 cd/m2
	精度*1 (温度:23°C±2°C, 相对湿度: (40±10)%)	20.00-100 cd/m2 0.0500-4.999 cd/m2 5.000-19.99 cd/m2 120 cd/m2 ±0.003 适用于白场 ±0.005 适用于白场 ±0.004 适用于白场 ±0.002 适用于白场 (±0.004 适用于单色)*2	60.00-3000 cd/m2 0.1500-14.99 cd/m2 15.00-59.99 cd/m2 120 cd/m2 ±0.003 适用于白场 ±0.005 适用于白场 ±0.004 适用于白场 ±0.002 适用于白场 (±0.004 适用于单色)*2
	重复性(2δ)*1	0.5000-1000 cd/m2 0.0500-0.0999 cd/m2 0.1000-0.1999 cd/m2 0.2000-0.4999 cd/m2 0.001 0.010 0.004 0.002	1.500-3000 cd/m2 0.1500-0.2999 cd/m2 0.3000-0.5999 cd/m2 0.6000-1.499 cd/m2 0.001 0.010 0.004 0.002
闪烁度对比度模式	测量范围	5 cd/m2或以上	15 cd/m2或以上
	显示范围	0.0~999.9%
	精度	±1 % (闪烁度频率: 30 Hz AC/DC 10% 正弦波) ±2 % (闪烁度频率: 60 Hz AC/DC 10% 正弦波)
	重复性 (2δ)	1 % (闪烁度频率: 20-65 Hz AC/DC 10% 正弦波)
闪烁度JEITA模式※3	测量范围	5 cd/m2或以上	15 cd/m2或以上
	精度	±0.5 dB (闪烁度频率:30 Hz AC/DC 10%正弦波)
	重复性 (2δ)	0.3 dB (闪烁度频率:30 Hz AC/DC 10%正弦波)
测量速度※4	xyLV	0.0050-0.0999 cd/m2 0.1000-1.999 cd/m2 2.000-1000 cd/m2 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒	0.0150-0.2999 cd/m2 0.3000-5.999 cd/m2 6.000-3000 cd/m2 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒
	闪烁度对比度	16(16)次/秒
	闪烁度JEITA *3	0.5 (0.3)次/秒*5
	数字	xyLV, T∆uvLV, RGB analyze, XYZ, u'v'LV, 闪烁度 (对比度模式)*3
	模拟	∆x∆y∆LV, R/G B/G∆G, ∆R B/R G/R, 闪烁度 (对比度模式)※3
	LCD	2 行16位显示(带背光)
同步模式		NTSC, PAL, EXT, UNIV, INT
被测屏同步频率范围		垂直同步频率: 40-200 Hz (亮度色度测量)，40-130 Hz (闪烁度测量)
记忆通道数		100通道
分析仪模式		标准功能
接口		USB，RS-232C（38400 bps或以下）
多探头扩充		最多5个测量（使用4个探头扩展板CA-B15）
工作温度/湿度范围		温度: 10-28°C，相对湿度70%或以下，无凝露  亮度变化范围: 白场读数的 ±2% 色度变化范围: 白场读数的 ±0.002，测量柯尼卡美能达标准 LCD 单色*1，120 cd/m2，23°C，40%湿度时，读数的 ±0.006
存放温度范围		0-28°C: 相对湿度70%或以下，无凝露 28-40°C: 相对湿度40%或以下，无凝露
输入电压范围		100-240V~, 50-60 Hz, 50 VA
尺寸/重量	主机	340(W)×127(H)×216(D) mm/3.58 kg
	探头	Ø49×208 mm / 530 g	Ø49×236 mm / 550 g

类别		CA-310 (LED 通用探头 Ø27)	CA-310 (LED 通用探头 Ø10)
传感器		硅光元件
测量口径		Ø27 mm	Ø10 mm
受光角		±2.5°	±5°
测量距离		30±10mm	30±5mm
显示范围	亮度	0.0001-1000 cd/m2	0.0001-3000 cd/m2
	色度	可显示为4位或3位小数（可选择）
亮度	测量范围	0.0050-1000 cd/m2	0.0150-3000 cd/m2
	精度 (白场)*1	10.00-1000 cd/m2 0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2 ±2%±0.0010 cd/m2 ±4%±0.0015 cd/m2 ±3%±0.0010 cd/m2	30.00-3000 cd/m2 0.0150-0.2999 cd/m2 0.3000-29.99 cd/m2 ±2%±0.0030 cd/m2 ±4%±0.0045 cd/m2 ±3%±0.0030 cd/m2
	重复性 (2δ)*1	1.000-1000 cd/m2 0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2 0.1%+0.0010 cd/m2 1% + 0.0010 cd/m2 0.2% + 0.0010 cd/m2	3.000-3000 cd/m2 0.0150-0.2999 cd/m2 0.3000-2.999 cd/m2 0.1% + 0.0030 cd/m2 1% + 0.0030 cd/m2 0.2% + 0.0030 cd/m2
色度	测量范围	0.0500-1000 cd/m2	0.1500-3000 cd/m2
	精度*1 (温度:23°C±2°C, 相对湿度: (40±10)%)	20.00-1000 cd/m2 0.0500-4.999 cd/m2 5.000-19.99 cd/m2 120 cd/m2 ±0.003 适用于白场 ±0.005 适用于白场 ±0.004 适用于白场 ±0.002 适用于白场 (±0.004 适用于单色)*2	60.00-3000 cd/m2 0.1500-14.99 cd/m2 15.00-59.99 cd/m2 120 cd/m2 ±0.003 适用于白场 ±0.005 适用于白场 ±0.004 适用于白场 ±0.002 适用于白场 (±0.004 适用于单色)*2
	重复性 (2δ)*1	0.5000-1000 cd/m2 0.0500-0.0999 cd/m2 0.1000-0.1999 cd/m2 0.2000-0.4999 cd/m2 0.001 0.010 0.004 0.002	1.500-3000 cd/m2 0.1500-0.2999 cd/m2 0.3000-0.5999 cd/m2 0.6000-1.499 cd/m2 0.001 0.010 0.004 0.002
闪烁度对比度模式	测量范围	-
	显示范围	-
	精度	-
	重复性 (2δ)	-
闪烁度JEITA模式*3	测量范围	-
	精度	-
	重复性 (2δ)	-
测量速度*4	xyLV	0.0050-0.0999 cd/m2 0.1000-1.999 cd/m2 2.000-1000 cd/m2 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒	0.0150-0.2999 cd/m2 0.3000-5.999 cd/m2 6.000-3000 cd/m2 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒
	闪烁度对比度	-
	闪烁度JEITA *3	-
	数字	xyLv, T∆uvLv, RGB分析, XYZ, u'v'Lv
	模拟	∆x∆y∆Lv, R/G B/G∆G, ∆R B/R G/R
	LCD	2 行16位显示(带背光)
同步模式		NTSC, PAL, EXT, UNIV, INT
被测屏同步频率范围		垂直同步频率: 40-200 Hz
记忆通道数		100通道
分析仪模式		标准功能
接口		USB，RS-232C（38400 bps或以下）
多探头扩充		最多5个测量（使用4个探头扩展板CA-B15）
工作温度/湿度范围		温度: 10-28°C，相对湿度70%或以下，无凝露  亮度变化范围: 白场读数的 ±2%  色度变化范围: 白场读数的 ±0.002，测量柯尼卡美能达标准 LCD 单色 *1，120 cd/m2，23°C，40%湿度时，读数的 ±0.006
存放温度范围		0-28°C: 相对湿度70%或以下，无凝露  28-40°C: 相对湿度40%或以下，无凝露
输入电压范围		100-240V~, 50-60 Hz, 50 VA
尺寸/重量	主机	340(W)×127(H)×216(D) mm/3.58 kg
	探头	Ø49×208 mm / 530 g	Ø49×236 mm / 550 g
