EM5070A 耦合/去耦网络 CDN- M2/M3 用于 EMI 测试的产品，它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。

根据国家标准 GB/T17626.6-2008/IEC61000-4-6：2006, 对 CDN- M2/M3 耦合去耦网络的要求而设计的（CDN-M2 双线，CDN-M3 三线）。EM5070A 兼顾了 CDN-M2 和 CDN-M3 两种测试方式；用户只要买一台 EM5070A 就可以对 M2 和 M3 进行测量。

耦合和去耦装置（即 CDN）可以用于电气照明设备 150kHz-300MHz 辐射骚扰测量；根据国家标准 GB17743-2007/CISPR15：2005/EN55015 ；具体测量方法参看上述标准。

EM5070A 适用于单相设备传导（骚扰电压）测量。由于设计原理上会存在较大的漏电流，要求实际应用时需要良好接地，必要情况下，需要加隔离变压器配合使用，可选择 EM5060，容量达到 900VA，满足大部分测试需求。

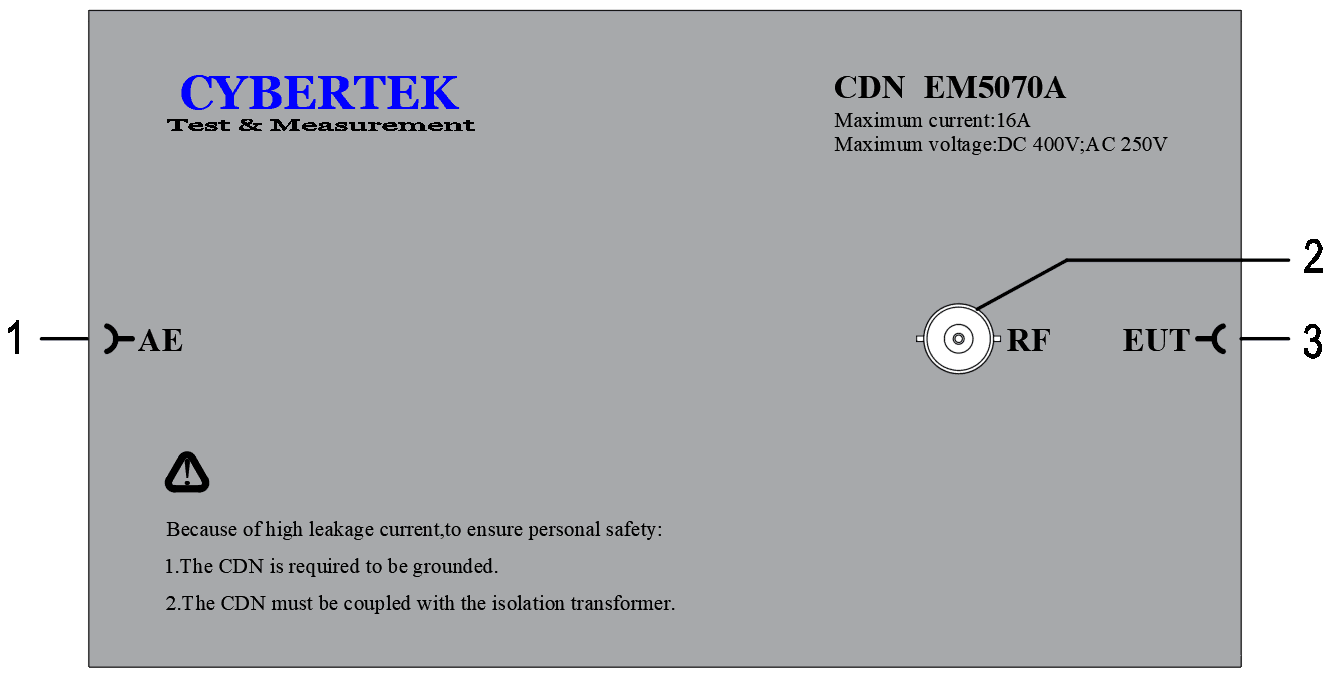

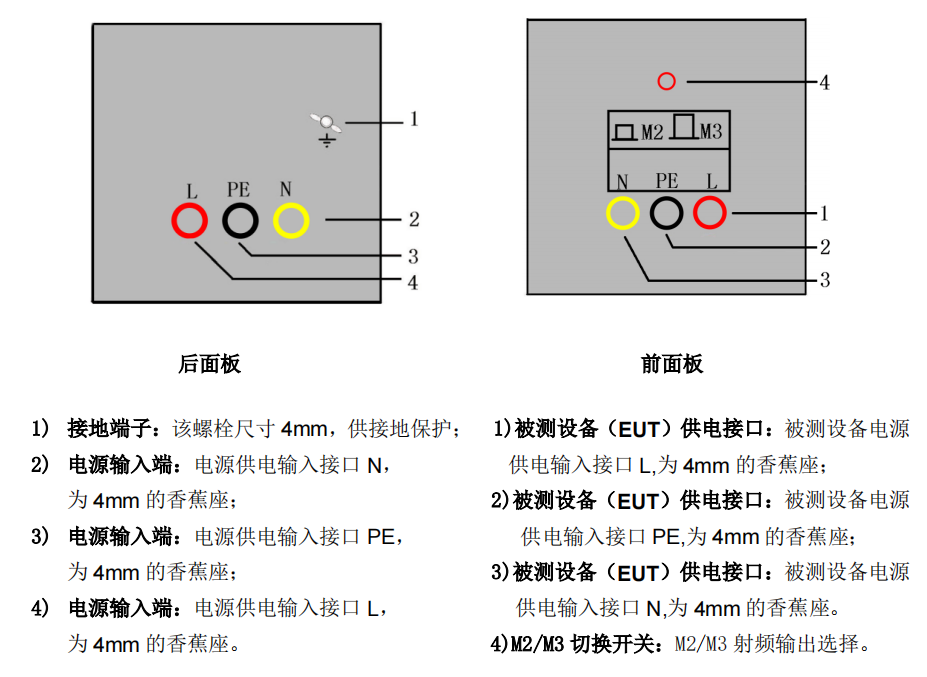

被测设备（EUT）供电接口：被测设备电源供电输入接口，为 4mm 的香蕉座。

安装测试步骤

把 EM5070A 和测试接收机的地线连接起来接地。

连接隔离变压器和耦合/去耦网络 EM5070A。

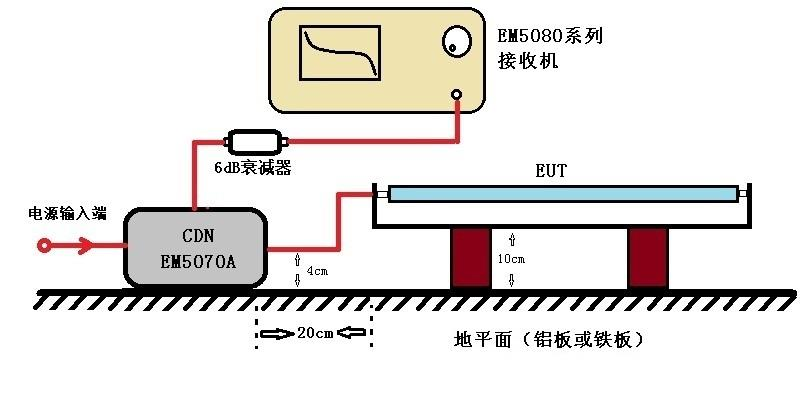

连接被测设备，参考以上示意图的位置摆放设备。

EM5070A 的干扰信号输出端连接 EMI 接收机输入端。

根据被测产品标准选择 EM5070A 相应的滤波器。

EM5070A 连接隔离变压器，隔离变压器连接电网，通电测量。

使用过程中不要打开外壳，不要在潮湿，有易燃易爆物品的的地方使用。使用前保证仪器表面的干燥和清洁。

测试前，请仔细阅读说明书，了解安全方面知识，按照正确步骤测量。

推荐使用隔离变压器，可以防止意外情况的发生。

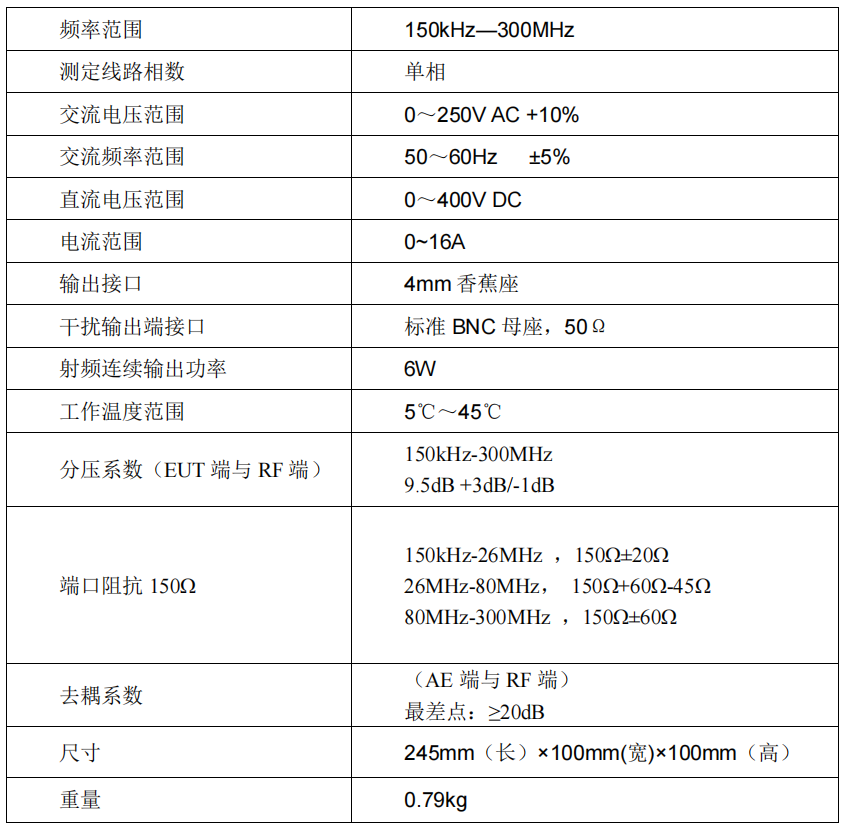

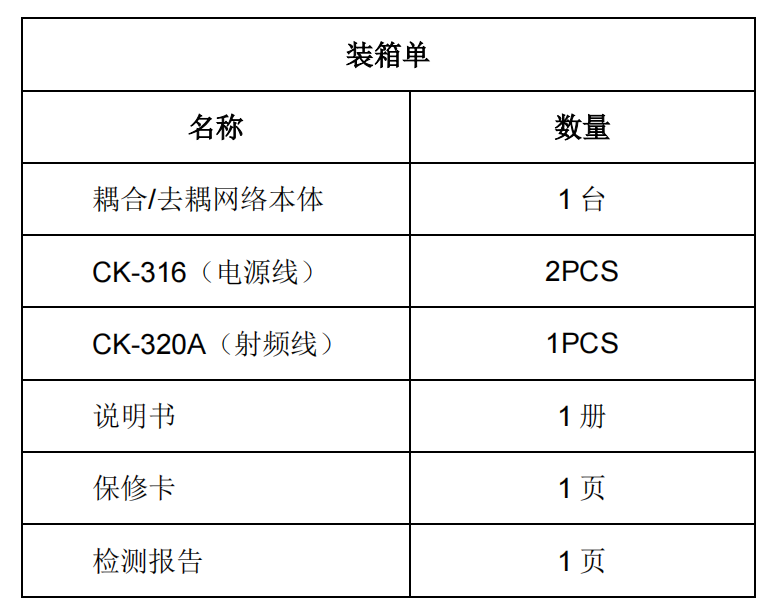

电气规格

EM5070A 耦合去耦网络说明书
