Chroma 62000H-S系列可程控直流电源供应器(太阳电池阵列模拟功能)
  • 名称:Chroma 62000H-S系列可程控直流电源供应器(太阳电池阵列模拟功能)
  • 型号:62000H-S
  • 品牌:Chroma
  • 描述:致茂电子推出太阳电池数组仿真电源,型号62000H-S系列提供最高可仿真太阳电池数组的开路电压(Voc)达1800V及...
服务热线:0755-86185757
产品概述
主要特点
选型指南
资料下载



致茂电子推出太阳电池数组仿真电源,型号62000H-S系列提供最高可仿真太阳电池数组的开路电压(Voc)达1800V及短路电流(Isc)达30A于3U高电源模块,且具有响应快速之设计以模拟太阳电池的输出I-V曲线,此可应用于光伏逆变器、微逆变器及太阳能充电器的最大功率追踪(MPPT)效能测试。

此62000H-S系列具有高速100kHz的数字化数据撷取连续量测线路及数字滤波机制,及高速25kHz的D/A控制,此可精准地仿真I-V曲线,并且可响应光伏逆变器的拉载市电涟波效应于I-V曲线仿真时,单机内建EN50530 & Sandia太阳电池数学模型,用户可简单地于单机前面板设定太阳电池I-V特性(Voc/Isc/Vmp/Imp)后输出一仿真太阳电池数组I-V曲线予光伏逆变器测试其静态MPPT效能。

另外实际太阳电池(Solar Array)数组会因天候如照度、温度、云遮或下雨而影响输出I-V曲线,此62000H-S系列单机可让用户储存100条I-V曲线,且可设定每条曲线欲执行输出时间,此可让使用者测试光伏逆变器于不同地区下天候条件的长时间最大功率追踪效能。

62000H-S系列具备16bit高分辨率的数字控制及精准的电压及电流量测机制,并搭配图形化操作软件(Softpanel),此可实时地测试及显示光伏逆变器的最大功率追踪状况,且测试MPPT EFF%读值,另外使用者可选择欲储存的量测读值于软件上。

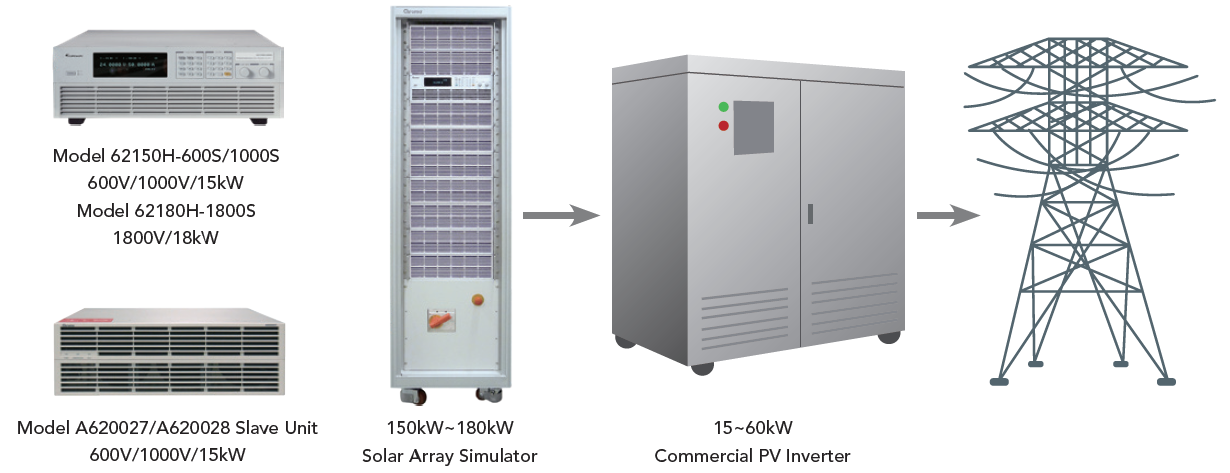

大功率太阳电池数组仿真需求于商业用及发电站用光伏逆变器测试时,使用者可简单地并联方式连接二台或多台电源模块以达到1.5MW。62000H-S系列电源供应器具有主/从并联控制模式达16台288kW输出,使并联操作模式快速又简易,在此模式中,用户只需透过前面板或远程数字控制主(Master unit)单机,系统会自动将设定数值下载数据到从属(Slave unit)单机,具有高速同步讯号控制处理,且系统具有自动均流控制。

62000H-S系列直流电源供应器操作非常简单,从前面板按键或远程控制器经由Ethernet/ USB/RS232/RS485/GPIB/APG控制接口。其具有3U精巧尺寸,可毫无困难的以标准机架堆栈于机台上。

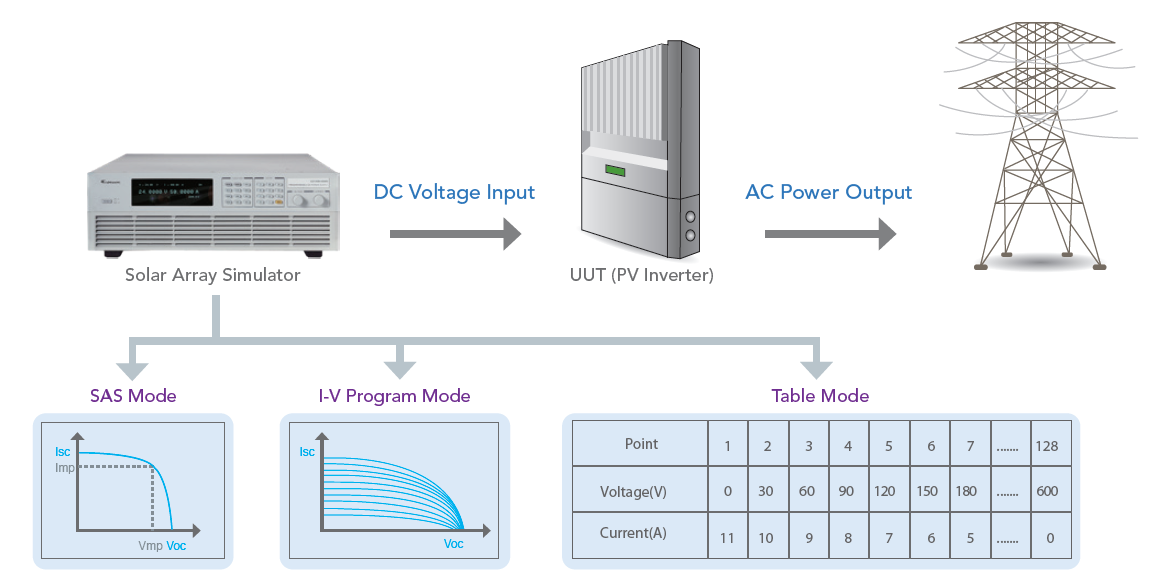

 太阳电池数组仿真I-V曲线电源

型号62000H-S系列具有响应快、可控制、重复性、高稳定性及精准性的仿真I-V曲线直流电源,于单机内建EN50530 & Sandia的SAS模型可简单且方 便设定Voc、Isc、Vmp及Imp等参数后产生一I-V曲线输出,另外具有I-V Program功能可储存100条不同照度及温度下的I-V曲线于内存内,并且可 以设定每一条I-V曲线运行时间(1-15,000S),此外也提供一Table模式允许用户透过数字接口存入128~4096点的V&I 数组功能,可让用户编辑任 何屏蔽的I-V曲线,以上非常适合验证光伏逆变器(PV Inverter)如下性能:

  • 设计&验证光伏逆变器的最大功率追踪线路及演算机制
  • 验证逆变器可允许的操作输入电压上&下限
  • 验证逆变器的最大功率点可允许的操作输入电压上&下限
  • 验证逆变器的静态最大功率追踪效率
  • 量测及验证逆变器的Overall E‑% & Conversion E‑% *
  • 验证逆变器于动态曲线变化的最大功率追踪效能 (内建EN50530, Sandia, CGC/GF004, CGC-GF035, NB/T 32004 法规测试)
  • 验证逆变器于早晨至黄昏变化下的最大功率追踪效能
  • 验证逆变器的最大功率追踪机制于太阳电池被云或树屏蔽下的I-V曲线
  • 仿真实际环境温度下的I-V曲线搭配烧机房做逆变器崩应测试
    *需搭配额外功率分析仪做量测。

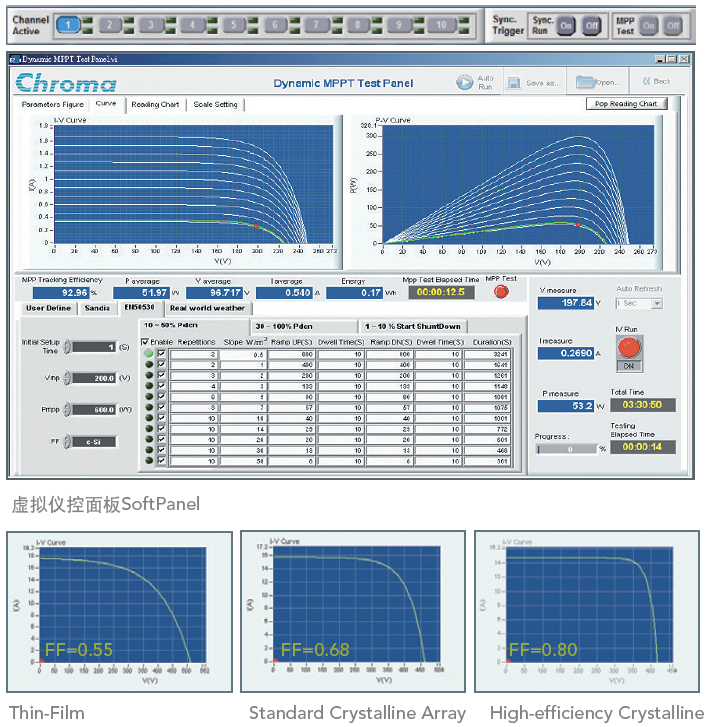

 太阳电池数组仿真计算机图形化操作接口 (Softpanel)

型号62000H-S提供一绝佳的虚拟仪控面板透过数字接口(USB/GPIB/Ethernet/RS232)控制控制于PC端,使用者可非常容易地使用此Softpanel软件编辑I-V曲线后下载至单机内存储器(1-100),并且可实时输出&量测显示光伏逆变器的最大功率追踪状况及读值记录。


 模拟多种太阳电池的输出特性 (Fill Factor)

光伏逆变器工作目的为将太阳电池可输出之最大功率 (直流)转换至市电(交流),而太阳电池又会依实际照度及温度大小而改变输出I-V曲线,此时光伏逆变器需内建一最大功率追踪(MPPT)机制于机器内,此可实时地追踪太阳电池最大输出功率馈入电网或电池内储存以建立最佳效能的光伏发电系统。MPPT追踪效能将是光伏逆变器非常重要的指针规格,此Softpanel 具有可编辑多种太阳电池(Thin-film、Standard Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V输出特性Fill Factor*,此可让使用者方便设计&验证太阳逆变器的最大功率追踪线路、演算机制及追踪准确度。
*Fill Factor = (Imp*Vmp)/(Isc*Voc)

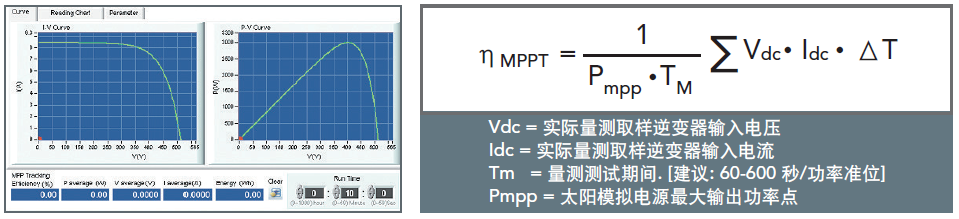

 静态最大功率点追踪效能测试 (Static MPPT Efficiency Testing)

用户可藉由此图形化虚拟仪控面板软件内的I-V曲线编辑功能:Table模式& SAS模式去编辑欲仿真的I-V曲线后下载至62000H-S系列单机内存 (1-100)内,当用户编辑完成太阳电池数组I-V曲线后,可呼叫欲测试的I-V 曲线于此画面后,验证光伏逆变器的最大功率点追踪机制(MPPT)效能, 并实时将追踪过程显示于此画面。另外此功能可让用户设定MPPT Efficiency测试维持时间,建议每一点测试时间为60s-600s为最佳MPPT EFF%效 能分析。

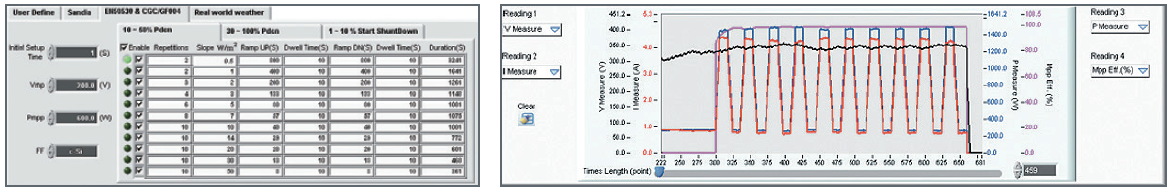

 动态最大功率点追踪效能测试 (Dynamic MPPT Efficiency Testing)

因动态最大功率点追踪效能也会影响逆变器对光伏发电系统所发电能的有效利用及长期投资效益,因此法规EN50530, Sandia, CGC/GF004, CGC/GF035订定一标准动态最大功率点跟踪效能测试程序,此可让逆变器设计厂家对于最大功率点追踪演算效能得到一测试及提升。使用者可藉由SoftPanel内建EN50530, Sandia, CGC/GF004, CGC/GF035的Dynamic MPPT测试程序选取欲测试项目,此可简单地测试逆变器于研发及品保阶段, 当测试执行过程中可实时地计算Energy及MPPT EFF%,并且可将测试追踪过程的读值记录下。

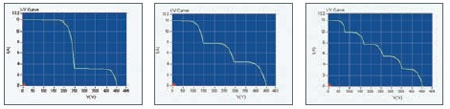

 屏蔽I-V曲线仿真 (Shadow I-V Curve Simulation)

具有简易方便的屏蔽曲线仿真及屏蔽曲线动态变化仿真于软件 (如右图), 用户可从数据库内选择PV Module型号或自行建立PV module参数后存,然后可设定电池板串联及并联数量后组成一PV Array数组,接续用户可设定PV Module的照度、温度参数及动态屏蔽变化移动方向及时间,此可模拟云遮变化或其它如树木或建筑物屏蔽下的Shadow I-V曲线仿真,每条 I-V曲线为最多4096点的电压及电流组成。

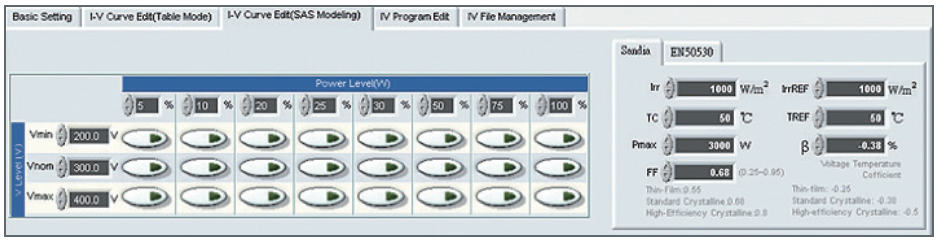

 验证逆变器的转换效率 (Conversion Efficiency)

于此Softpanel内建一Sandia及EN50530的Photovoltaic I-V Curve Model,此可方便使用者只需输入欲测试PV Inverter的最大输入功率值(Pmax)、 Fill Factor、Vmin、Vnom及Vmax值,然后使用者可直接按要测试的最大功率百分比值(5%、10%、20%、25%、30%、50%、75%、100%),此Softpanel可自动地产生此测试的太阳电池I-V曲线,接着直接按下载至单机后开始仿真此I-V曲线予PV Inverter测试Conversion Efficiency。
*需搭配额外功率分析仪做量测

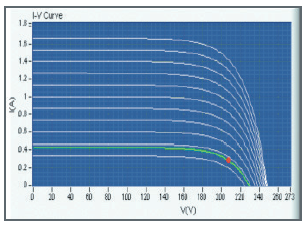

 仿真实际天候的I-V曲线变化测试 (Real World Weather Simulation)

此功能可让用户外部输入天候数据(如温度及照度)藉由Excel档案至SoftPanel内,以模拟清晨至黄昏的太阳电池数组受到天候影响,如日照、温度、云遮、下雨...,并且可设定每条I-V曲线执行间隔时间分辨率1秒,可方便使用者模拟真实环境下不同地区的天候变化状况,以测试光伏逆变器动态MPPT效能。

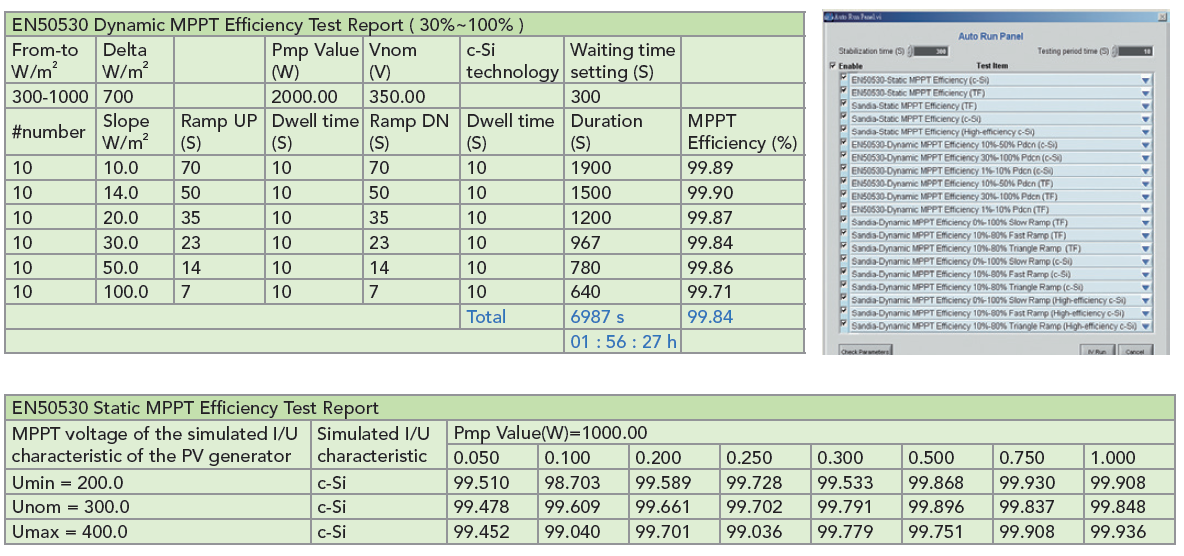

 自动程序静态&动态MPPT效能测试 (Auto Run Testing)

为方便研发&品保单位可快速验证光伏逆变器之静态&动态最大功率点追踪效能测试,使用者可编辑欲测试的逆变器参数Vmin、Vnom、 Vmax、Pmax、Stabilization time &Testing period time后选取欲测试EN50530 &Sandia项目,即可自动执行已经规划完成的EN50530 & Sandia Lab内 Static及Dynamic MPPT测,当测项结束后自动生成报表于Excel表格内。

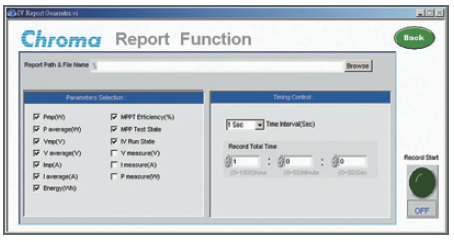

 报表记录功能 (Report Function)

此软件将提供测试数据记录功能,可让用户编辑欲记录的量测参数,如电压、电流、功率、瓦时及MPPT效率,另外可编辑欲记录的取样时间间隔(1 - 10,000s)及总时间长度,此数据将方便于分析验证光伏逆变器。

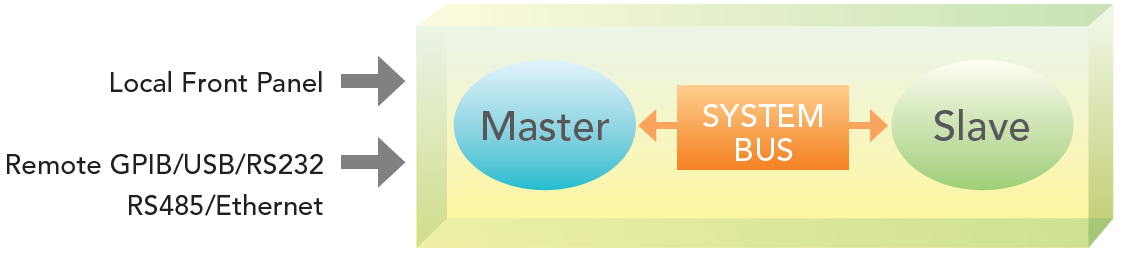

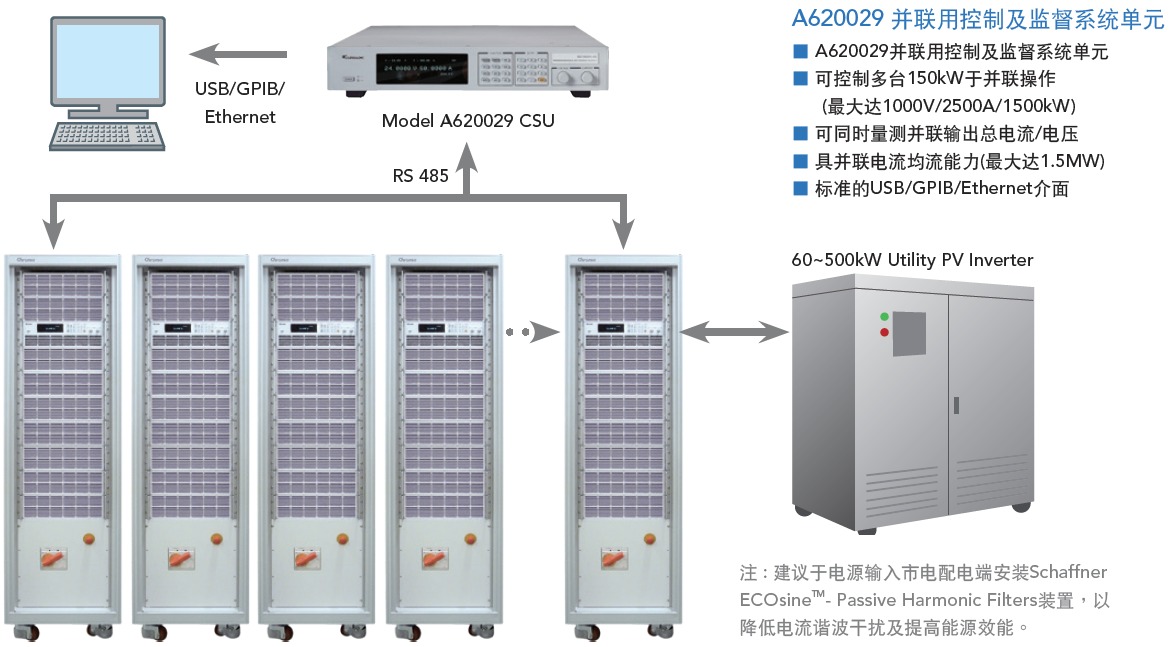

 主/从智能并联操作模式可达288kW

当需要高功率I-V模拟电源于商业及发电站用光伏逆变器测试时,一般以并联方式连接二台或多台电源供应器。此62000H-S系列电源供应器具有主 /从智能并联控制模式达16台288kW,使并联操作模式快速又简易如同一单机(Stand-Alone)。在此模式中,主单机(Master)设定数值自动下载数据到 从属(Slave)单机,且具有高速同步讯号控制处理及系统自动均流控制。



 客制大功率电源1500kW方案
