积分球夹具的设计

发布时间: 2015-06-01   浏览次数:   作者:迈昂科技

       在之前我们有了解我们经常会忽略了积分球内壁上材料、积分球内部遮挡物及积分球球体设计所造成的影响。而实际使用的积分球之所以具有误差和夹具的设计有着很重要的关系,实际上积分球内部的主支柱是夹具的设计。

       积分球支柱上面既要承载标准灯,也要承载被测光源,所以在设计时需要考虑承重的要求;另外,对于大型积分球,由于测量时需要考虑灯具安装姿态,所以还需要考虑球心支柱采用上悬或下立的安装方式,也需要考虑辅助夹具,以满足灯具侧装的情况。解决了灯具支撑的问题,就需要考虑灯座问题。

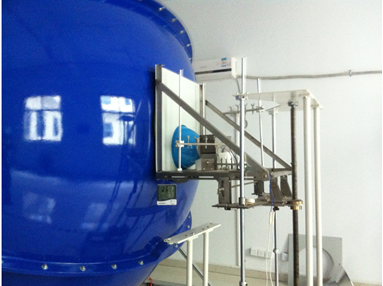

  3m积分球2π测试夹具(外侧

       不同的灯具,需要不同的灯座。最常见的灯座有螺口灯座和条形荧光灯管灯座;最近出现的条形LED灯管,其灯座有别于荧光灯管灯座,是需要特别考虑的一点。所有以上提及的夹具,最好都采用球内壁涂料,进行一次彻底喷涂,以减小吸光效果。另外,在满足支撑强度的前提下,最好应使夹具的表面积最小化。对于2π测试,其夹具通常是一个难点。因为2π灯具通常体积大,重量大,难于支撑。

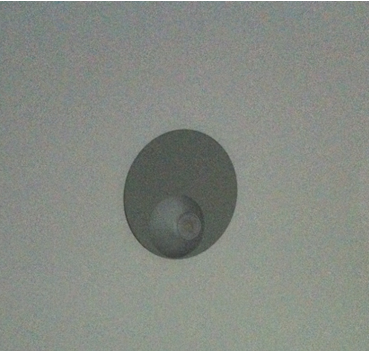

3m积分球2π测试夹具(内侧)

       我们通常很难使积分球得灯具可靠支撑,又能把灯具固定在2π侧开口处,而且测量时不漏光。目前我们公司为积分球特别设计了一款2π灯具的测试夹具来解决这个问题,对于规则的方形灯和圆形灯,得到了很好的效果。
