积分球涂料--让积分球厂家立于不败之地的法宝

发布时间: 2015-08-12   浏览次数:   作者:迈昂科技

      积分球涂料是积分球最核心的技术,它是能让积分球厂家立于不败之地的法宝。积分球涂料的种类较多,目前积分球厂家通常采用硫酸钡、氧化镁、聚四氟乙烯(PTFE)等作为积分球的涂料。低端积分球涂料主要为氧化镁涂料、硫酸钡涂料,较高端的积分球涂料则有聚四氟乙烯涂料。


      硫酸钡涂料是最常见的积分球涂料。该涂料的优点有:高反射率、高朗伯特性、喷涂容易、容易清除、无毒等。不过该涂料的缺点也很明显:水溶性、不够牢固、容易被损坏等。

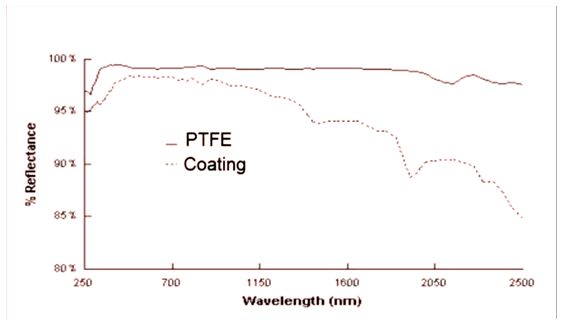

      聚四氟乙烯涂料在0.2-2.5微米波长范围内,光谱反射率高于氧化镁和硫酸钡。另外,该涂料不怕潮湿,暴露在紫外光下也不会变黄。缺点也有很多:易碎、对温度敏感、热稳定性差、容易污染、价格高。下图是聚四氟乙烯涂料与硫酸钡涂料的反射率对比图。

图1.反射率对比


国内主要积分球生产厂家采用的涂料分为三种:
       1、SPEKTRON涂层:对波长为380nm到780nm的可见光的反射率稳定在80%左右。


       2、高反射率涂层:对波长为400nm到500nm的光的反射率在94%到98%之间,对波长在500nm到1500nm的电磁波的反射率稳定在97%到99%之间。


       3、普通硫酸钡(BaSO4)涂层:对波长在380nm到450nm之间的电磁波的反射率大于等于90%,对波长在 450nm到800nm的电磁波的反射率大于等于93%。


       在国外,不同的积分球生产厂家有不同的涂料。全球最主要的积分球生产厂家美国蓝菲光学公司(Labsphere),其涂料有四种,每一种都有不同的应用场合。

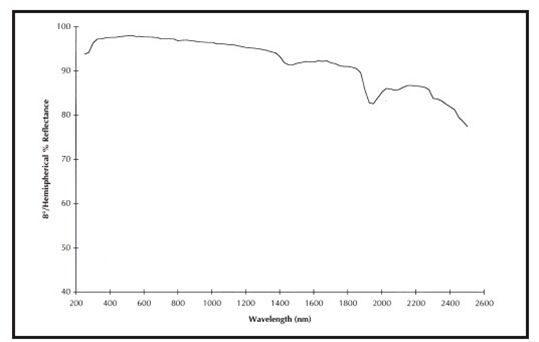

       Spectraflect涂料:经济实用型,在可见光光谱内具有很高的反射率。厚度在0.5mm以上时,波长400-1100nm之间,反射率超过99%。在360-830nm的光谱范围内提供97%的反射率,并且能扩展至300-2400nm范围。

图2.Spectraflect涂料


       1、Duraflect涂料:在波长350-1200nm之间,反射率超过95%。主要优点是防水、防潮、耐腐蚀。可应用于恶劣的环境中,比如风化、磨损、湿度环境。


       2、Infragold涂料:工作于近、中、远红外波段,波长范围从700nm到2000nm之间的红外波段表现优异。可用于小功率激光器的光学测量。


       3、Spectralon涂料:同时工作于紫外、可见光、近红外波段。在光谱范围400至1500nm,其反射率能达到99%,而且在250至2500nm的范围下也能达到高于95%的反射率。高于目前任已知材料的散射反射率且耐热性好。


      积分球涂料对积分球而言至关重要,涂料反射率的高低直接决定积分球测试的精确度。积分球涂料是积分球的灵魂。
