积分球安装姿态的测量方法

发布时间: 2015-06-03   浏览次数:   作者:迈昂科技

      我们在选择积分球时通常会对积分球系统的测量方法进行一定的考察,故了解测量过程、测量系统的组成是非常必要的。在积分球的测量过程中,首先需要检查系统的完好性,检查环境是否符合要求,下面就由我们来一起探讨:

       在LM-79-08里面,出于灯具热流路径的考虑,故而对积分球安装姿态提出了明确要求。一盏尺寸较大的灯具,当我们把其侧向垂直摆放并点亮时,整个灯具发光面都工作。所以其下部发热而产生的热空气上升,会使灯具上部除了承受本部位的发热量以外,还要接受来自下部上流的热空气而产生的热量,其温度会比下部明显升高。这就会造成整个灯具的灯座面发热不均匀,无法按照设计状态进行工作,影响其光输出和色温。

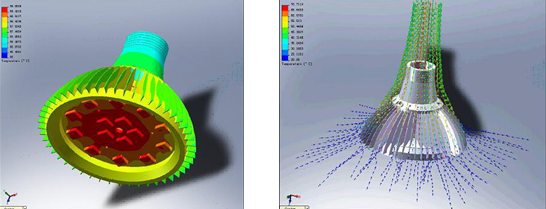

灯罩发热分布示意图                                           灯具热流路径示意图


       基于此,我们在测量灯具时,如果条件许可,应尽量保持灯具正常使用时的安装姿态,这样其测量值与实际使用时的光输出值才能更加接近。LM-79-08里面用两个图片做了说明。对于4π测量方法,灯具放置在球心,灯具发光面向下,不改变热流路径;对于2π测量方法,灯具放置在积分球的顶部,使发光面向下,也不改变其正常工作时的热流路径。所以我们在选择积分球时,通常也应该关注灯具的安装姿态是否正确。
