光谱仪器的发展是怎样的?

发布时间: 2015-06-05   浏览次数:   作者:迈昂科技

       光谱仪器是进行研究和物质的光谱分析的装置,各种光学仪器成像的清晰度不仅要从几何光学的定律来考虑,选择透镜焦距、多个透镜的组合等,最终还要受光的衍射现象的限制。1958年我国研制了第一台光谱仪器,近几十年来,在激光技术、电子技术及新型光电子元件等的推动下,光谱仪器有了很大发展,为了满足不同的需要,光栅光谱仪的狭缝宽度在一定范围是可选择的。下面我们就来了解下其中海洋光学的HR2000+系列光谱仪:采用刻线密度为600mm-1的光栅和5μm的狭缝的组合,可以检测起始波长为400nm,光栅光谱的范围是437nm,即从400nm~837nm的光谱范围的光,并且分辨率可高达到0.32nm。


       色散是指光栅光谱仪分开波长的能力。光谱仪的倒线色散是可计算的:

Δλ/ΔX=dcosβ/mF

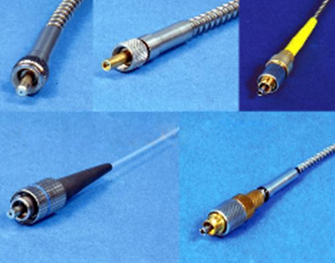

图3、SMA905光纤接口


       其中Δλ表示沿单色仪的焦平面改变距离X所引起的波长变化,ΔX表示在在焦平面方向改变的距离,d为光栅常数,β为衍射角,F为系统的有效焦距,此处的m表示衍射的级次。

       带宽是指在忽略光学像差、衍射、扫描方法、探测器像素宽度、狭缝高度和照明均匀性的情况下,光栅对给定光源输出的光谱宽度。它是倒线色散和狭缝宽度的乘积。

       对于光纤光来说待测光由光纤引入,通过入射狭缝进入光谱仪。海洋光学的光谱仪大多采用SMA905光纤接口连接,而光谱仪器的应用越来越广泛得到了很好的发展。我们公司对此也有了一定的研发和成果。
