光功率计的测试流程及校准的方法

发布时间: 2021-12-30   浏览次数:   作者:迈昂科技

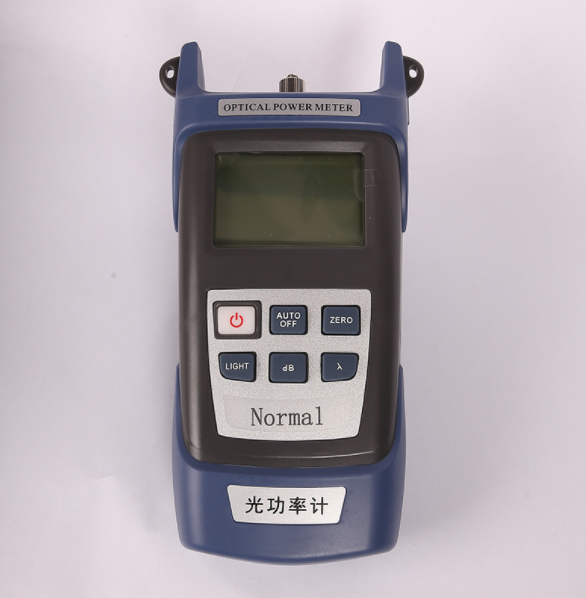

    光功率计就是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。在光纤测量中,光功率计是重负荷常用表,通过测量发射端机或光网络的绝对功率,一台光功率计就可以评价光端设备的性能。用光功率计与稳定光源组合使用,则可以测量连接损耗、检验连续性,并帮助评估光纤链路传输质量。


使用测试方法:

1、光功率计测绝对光功率:只要接上光源,看屏幕第二排以DBM为单位的数值即为光功率数值。


2、光功率计测光纤衰减:如果知道发光设备的发光值,可以直接连上被测光纤,并得出数值后与发光设备的发光值相减,即可得出光纤的衰减值。若不清楚发光设备的发光值,按以下操作:


1)首先需要有提供光源的设备,如光纤收发器,光端机,光模块,稳定光源等可以提供850nm、960nm、1300nm、1310nm、1490nm、1550nm中的一种发光波长的光源设备。


2)调整波长nm(显示屏第一排),此为光源输出波长,单模一般为1310nm、1550nm,多模一般为850nm。不清楚的情况下可以咨询发光设备厂家。


3)发光功率值dBm(显示屏第二排),接入直接显示即是稳定光源的发光值。


4)dB(显示屏第三排),在第一次测量时为直接计算得出,可忽略。


光功率计校准的方法

1、传统校准的方法:传统的光功率计校准的方法是通过一个激光光源经过衰减调节器,通过光纤连接器的插拔先后与标准光功率计和被测光功率计连接进行测量。传统的校准的方法会引入插拔误差和光源稳定性误差。


2、新型校准的方法:激光光源连接到光衰减器,通过调节光衰减器输出不同的功率值,光源输出经过光衰减器后进入一个光纤分束器。通过光分束器的分光原理,把相同的光同时传输到标准光功率计和被检光功率计当中,这样只需调节光衰减器,就可以同时读取标准光功率计和被检光功率计不同功率点上的示值。
