分布光度计介绍之 光路分析

发布时间: 2015-08-21   浏览次数:   作者:迈昂科技

      对于光路的分析,可能是很多人都没注意到的一点。下面我们对两个品牌的产品做一下分析,来看看其其光路上是否存在问题:

1、L品牌产品的光路图

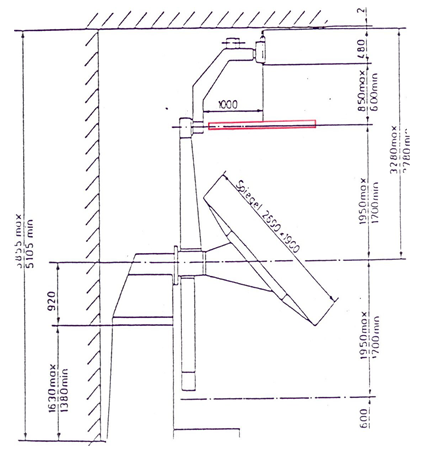

L 品牌 GO-2XXX产品实际尺寸图

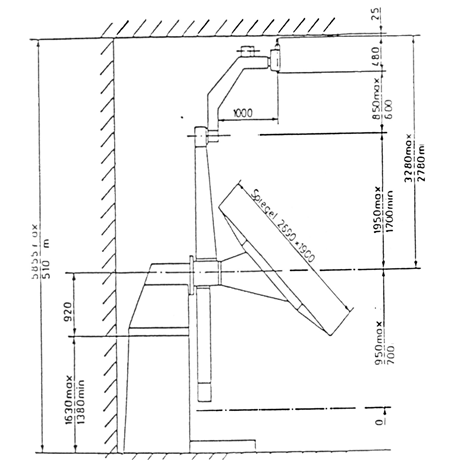

L 品牌 GO-2XXX产品实际尺寸图

注:红线代表其最大测试灯具尺寸2m

光路图

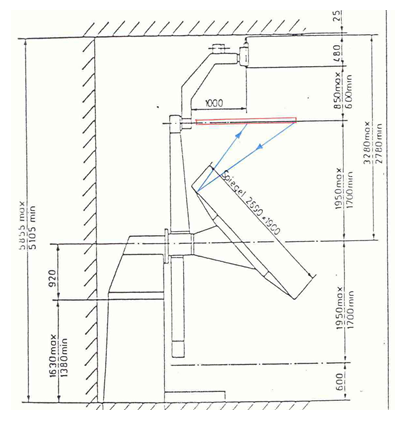

注:该图表明,灯具左端发出的光通过镜子最上端反射后,变成水平方向的光,送到远端探测器;同理,灯具最右端发出的光通过镜子最下端反射后,变成水平方向的光,送到远端探测器。

光路图

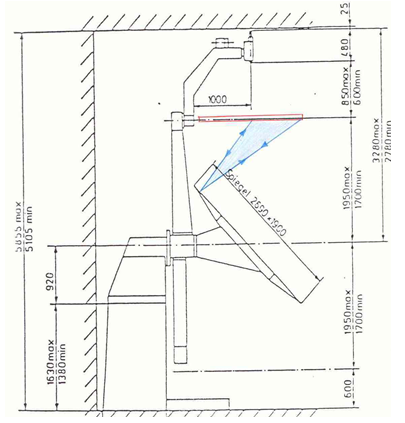

注:灯具最右端的光发射到镜子最上端,会反射回灯具表面。

光路图

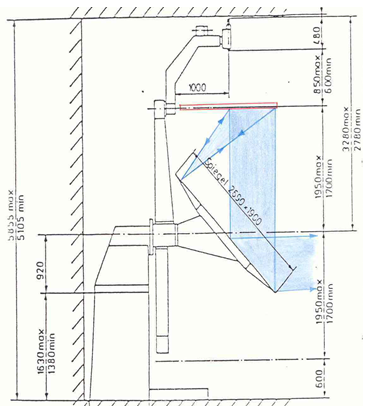

注:同理,灯具上某点的光发射到镜子最上端,反射回镜子最右端。所以在此发射点与反射点区域内的光,都有可能是二次反射光。

光路图

注:当二次反射光到达灯具表面后,由于灯具表面的不确定性,所以可能有一部分光被再次反射向镜子,并变成水平方向的光,射向探测器,从而形成了二次反射光。这部分光就是一个很大的误差源。

2、LSI产品的光路图

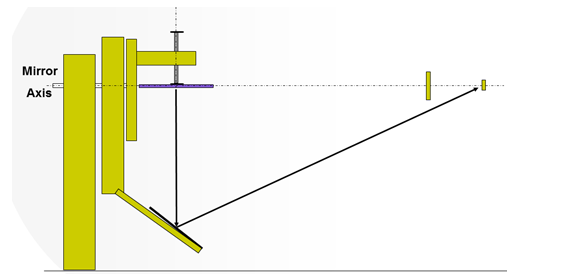

较理想的光路图

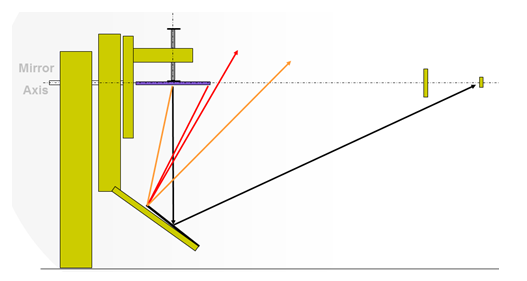

灯具最远端光线射向镜子最近端后的反射光路图

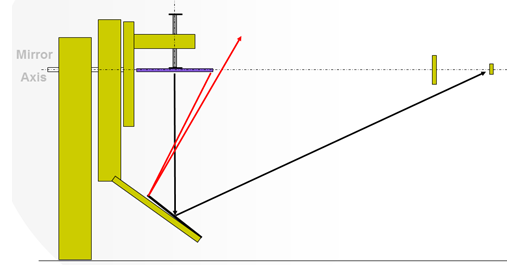

灯具最近端光线射向镜子最近端后的反射光路图

      从以上三图可以看出,LSI公司产品在设计时,对于二次反射光线做了充分考虑,并在光路的几何结构上做了处理,不会产生二次反射的问题。
