迈昂科技教你全面认识分布光度计的配光曲线

发布时间: 2015-06-18   浏览次数:   作者:迈昂科技

配光曲线:
      一般情况下,我们最关心的是这一盏灯是否能够照亮我们希望它照亮的地方,不照亮它不该照亮的地方。而这可以由分布光度计中配光曲线所描述,这也就说明了我们为什么要测量配光曲线。

      什么是配光曲线?

      配光曲线又叫发光强度分布曲线,是描述光源或灯具发光的空间分布特性的一条曲线。


配光曲线的表示方法:
极坐标表示法:

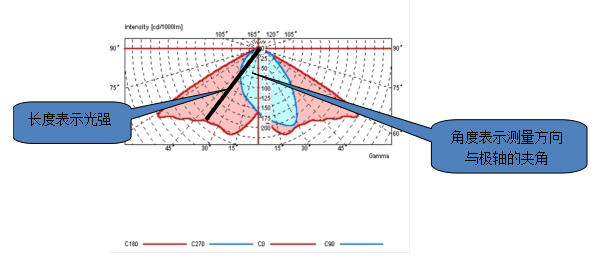

      这种方法通常用于描述室内和道路的灯具的光分布。它很形象地以极坐标的原点表示灯具的光中心,以一定方向的矢量表示光强的大小,以极坐标的角度表示光强矢量与光轴之间的夹。

      极坐标表示法的好处就是形象,直观。

直角坐标表示法:

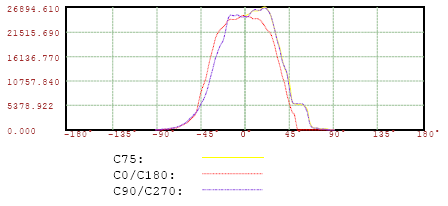

      此方法通常用于描述泛光灯和配光非常窄的灯具或光源  光的分布。用直角坐标的原点表示光中心,用横坐标表示方向角,用纵坐标表示光强。
      直角坐标表示法的好处是便于查看不同角度的光强数值。


坐标系统:

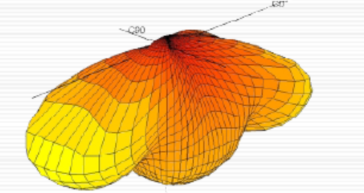

      不同光源、灯具向空间各个方向射出的光通量是很不一样的。 空间图最能直观地描绘光分布的特性。分布光度计测试方法是把各个方向上测得的光强,以一条条矢径的形式画在一个球坐标系上。 假定光源就在坐标系的极点上,这些矢量合起来就构成了“光分布体”。其中LSI 分布式光度计就能达到很好的效果。



      灯具的光强通常在许多平面中测得。在各式各样可能的测试平面中,有三种平面系统已被证明特别有用。
A-平面:

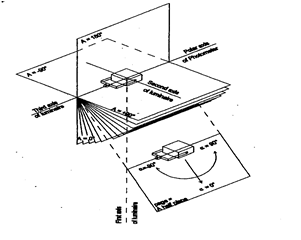

      A-平面坐标系统的说明如图。极轴在竖直方向。竖直半平面内的角度数据叫做α角度,到此平面的垂直角度是A角度。使用(A, α)坐标指示球面上的某点。α 0 ° 在赤道圈上。灯具口面通常瞄准点(0,0),并且α 0 °平面垂直于灯具口面。α角度的范围是从-90 °至90 °。A角度范围从-180 °到180 °,-90 °将在最低点,90 °在最高点。汽车车灯光度数据通常使用A-平面坐标系统。


B-平面:

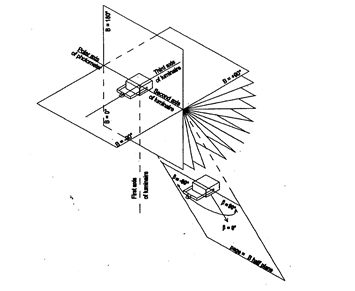

      B-平面坐标系统的说明如图。极轴在水平方向。水平半平面内的角度数据叫做H角度,到此平面的垂直角度是V角度。使用(H,V)坐标指示球面上的某点。H 0 °在赤道圈上。灯具口面通常瞄准点(0,0),并且V 0 °平面垂直于灯具口面。H角度的范围是从-90 °至90 °。V角度范围从-180 °到180 °,-90 °将在最低点,90 °在最高点。泛光灯光度数据通常使用B-平面坐标系统。


C-平面:

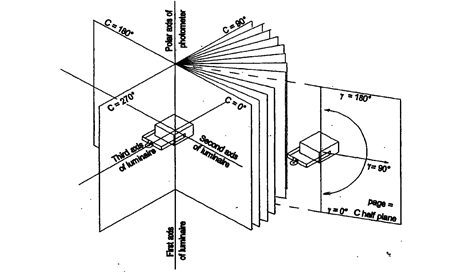

      在C-平面坐标系统中,极轴是垂直的,如图所示。在垂直半平面测量的角度是γ角度,以及到此半平面的水平角度是C角度。灯具发光口面通常瞄准坐标系中的(C0,γ0)点。γ角度范围从0°(最低点)到180°(最高点)。C平面在角度范围从0°到360°,如图所示。在光度学中C0参考平面位置,通常是平行于灯具的辅助轴线。C-平面坐标系统通常用于室内照明和道路照明的分布光度计测试中并得到广泛的承认。
