FloEFD热仿真软件的关键技术之DC3和RAM篇

发布时间: 2015-07-22   浏览次数:   作者:迈昂科技

FloEFD的概述
       FloEFD是Mentor Graphics公司开发的一款通用的计算流体动力学软件(CFD =Computational Fluid Dynamics) ,也是全球唯一完全嵌入三维机械CAD环境中高度工程化的热仿真软件。这款软件真正实现了仿真分析流程与设计流程的无缝结合,成为从事于流动,换热相关产品开发、设计工程师的高效工具。FloEFD热仿真软件不但可以令CFD专家快速的开展工作,非CFD专业背景的机械、电子产品工程师也能快速掌握使用。

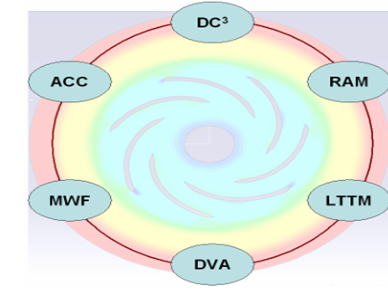

FloEFD热仿真软件的七大关键技术
      DC3—与CAD软件的完美接口
      RAM—矩形的自适应网格
      MWF --修正的壁面函数
      LTTM—强大的层流-紊流-层流模拟能力
      DVA—变量设计分析
      EUI—工程化的用户界面

DC3—Direct CAD-to-CFD Conception(直接嵌入三维CAD软件环境)

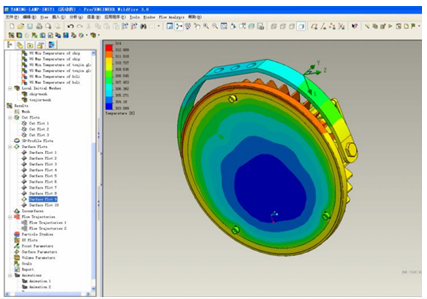

      传统CFD软件的前期处理过程,首先是将结构CAD模型导入CFD软件的前处理系统,然后人为判断哪些是流体流动区域,那些是实体区域,据此再进行辅助几何造型,通过布尔操作对实体区域的切割、删除等等工作,规模稍微大一点的模型准备工作将会耗去很长的时间。由于CAD结构工程师与CFD工程师的关注点不同因此这些布尔操作等操作经常失效,在此情况下,CFD仿真工程师将不得不对模型中大量部分重新造型。FloEFD的出现为CFD分析工程师带来了巨大的方便,这得益于FloEFD与主流CAD分析软件无缝集成使其能够:
       完全嵌入CAD软件界面,直接应用CAD模型,自动区分固体区域。
       自动区分固体之外的流体区域,自动判定内部流动和外部流动区域。

RAM—Rectangular Adptive (矩形的自适应网格)

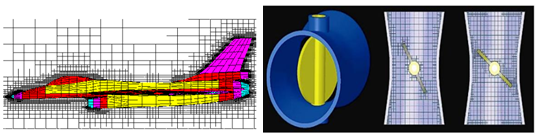

       网格的划分是传统CFD软件分析中人工耗时最多的一个关键工作,也是对分析人员专业背景要求很高的工作。网格划分的质量与分析的结果的准确性有直接的关系,传统的CFD分析工程师都需要花费大量的时间去完成质量高的网格。但是这一现象在FloEFD中将彻底的改观,FloEFD强大的自适应网格网格自动生成,将工程师从繁琐的网格划分工作中解救出来,因为它能够:
       自动进行流体和固体区域划分,根据几何要求和求解自适应要求,自动粗话细化网格
       完全支持人工网格和局部加密

        接下来的文章我们将向大家介绍FloEFD热仿真软件的其他关键技术,敬请期待。
