什么是浪涌电流?如何测量浪涌电流?

发布时间: 2015-09-21   浏览次数:   作者:迈昂科技

      说到“电流”,相信大家并不会感到陌生。但是,什么是浪涌电流呢?它与电流之间又存在什么样的关系?下面让我们一起来了解一下。


      浪涌电流是指在电源接通或断开瞬间,电网中出现的短时间像“浪”一样由高电压引起的流入电源设备的峰值电流。当某些大容量的电气设备接通或断开瞬间,由于电网中存在电感,将在电网中产生浪涌电压,从而产生浪涌电流。

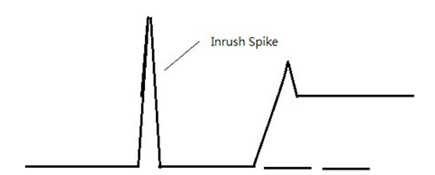

典型浪涌电流波形图


      上图是一个典型的浪涌电流(Inrush current)波形。它有两个尖峰。第一个浪涌尖端电流峰值是输入电压电源(input voltage source)启动时产生的。这个峰值电流流入EMI滤波器电容和直流-直流转换器的输入端电容,并被充电至稳态值(steady state value)。第二个是电流峰值是直流-直流转换器启动时产生的。这个峰值电流通过直流-直流电源变压器流入到输出端电容器和所有负载电容,充电至稳态值。


      由于输出滤波电容迅速充电,所以该峰值电流远远大于稳态输出电流。一般不管设备容量大小,都会存在浪涌电流,小容量的设备产生的浪涌电流较小,不会产生大的危害,因此常常被我们所忽视。


   但是大容量的电气设备会产生一个大电流即浪涌电流,浪涌电流比系统正常电流要大几倍甚至几十倍,因而可能使AC线路的电压降落,从而影响连在同一AC线路的所有设备的正常运行,有时会烧断保险丝和整流二极管等元件。


      为了避免浪涌电流对我们日常生活带来的影响,为了保护电器设备的正常使用。因此电源通常会限制整流桥、保险丝、AC开关、EMI滤波器件所能承受的浪涌水平,使反复开关环路,AC输入电压不应损坏电源或者导致保险丝烧断。


如何测量浪涌电流呢?

   目前其实有一些比较成熟的测试方法。比如:使用R&S示波器搭配电流探头可以测量到浪涌电流。另外,可以使用Chroma的交流电源自身的测量功能来做浪涌电流的测试。另外,功率计或者功率分析仪通常都具有浪涌电流的测试功能。
