超外差式频谱分析仪的工作原理

发布时间: 2015-09-23   浏览次数:   作者:迈昂科技

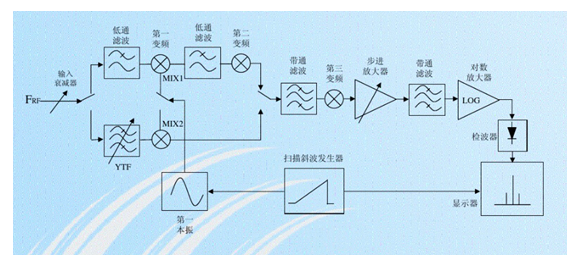

      大家使用的频谱分析仪基本都是超外差式的频谱分析仪,今天我们来简单介绍一下它的工作原理。超外差式频谱分析仪的简化原理框图如下:



      如图,射频信号经输入衰减器后被分成两路,分别输入到高、低两个波段。而在低波段,频率为9kHz~2.95GHz的信号被切换到第一变频器中的基波混频器部分(MXR1),得到第一中频F1IF(3.9214MHz),F1IF经过第二变频器得到第二中频F2IF(321.4MHz);在高波段,频率为2.75GHz~22GHz的信号被切换到预选器(YTF),预选后的信号输入到第一变频器中的谐波混频器部分(MXR2),得到第二中频F2IF,F2IF经第三变频器变化得到第三中频F3IF(21.4MHz)。


      变频器的作用是将微波信号变换成低频,对于频率范围为9kHz~22GHz的宽带频谱仪,它的第一变频器中包含有两个混频器,一个是用于低波段的基波混频器,另一个是用于高波段的谐波混频器。变频器中还包含6dB衰减器、单刀双掷开关及匹配网络等。因此,第一变频器是宽带频谱仪中最关键的微波部件之一。


      第二变频器主要完成第一中频到第二中频的变换。本振频率是3.6GHz,它是由600MHz倍频获得。
      第三变频器将第二中频变换成第三中频,其本振为300MHz。
      步进增益放大器对第三中频信号进行放大,主要用于参考电平和衰减器变化是整机增益的调整。


      对数放大器是将信号做对数处理,扩大测量显示动态范围。交流信号由检波器转化成视频信号,再进行数字量化。经过各种运算得到的测量结果最终会输出到显示器上。




      作为业界领先的无线测试仪器供应商,罗德与施瓦茨公司的频谱分析仪大家族中有上十个系列高达40余款产品,从经济型的频谱分析仪到高端的频谱分析仪,从手持式的频谱分析仪到桌上型的频谱分析仪,应有尽有。

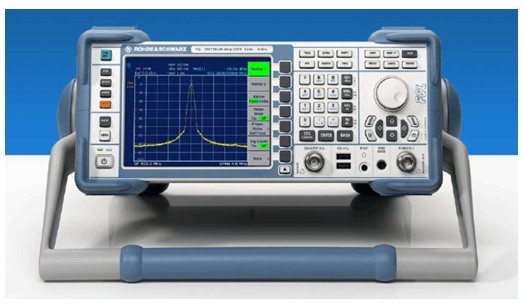

   在使用得比较多的6GHz以下的频谱分析仪中我们推荐FSL3和FSL6,这是性价比非常高的产品。如果纯粹从成本角度考量,那FSC3和FSC6会是你频谱分析仪的最佳选择。
