你对数字存储示波器的了解有多少?

发布时间: 2015-08-11   浏览次数:   作者:迈昂科技

      数字存储示波器 ,或DSO的简称,是目前首选的类型对于大多数工业应用。 代替存储型阴极射线管,数字存储示波器使用数字存储器 ,其可以存储数据,只要不降低所要求。 一种数字存储示波器还允许通过高速信号的复杂处理的数字信号处理电路。



      垂直输入由数字化模拟到数字转换器 ,以创建存储在的存储器中的数据集的微处理器 。 数据集进行处理,然后被发送到显示器,其在早期的DSO是一个阴极射线管,但现在更可能是一种液晶平板。 数字存储示波器与彩色液晶显示器是常见的。

   该数据集可被发送通过一个局域网或广域网进行处理或存档。 屏幕图像可被直接记录在纸张上由连接的打印机或绘图仪的装置,而不需要示波器照相机。

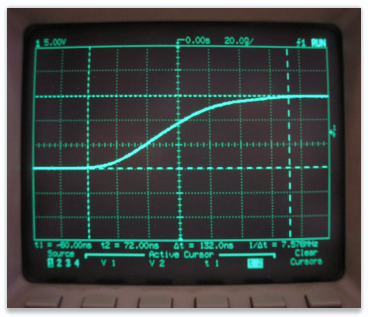

   示波器的自身信号分析软件可以提取许多有用的时域特征(例如,上升时间,脉冲宽度,振幅),频谱,直方图和统计,持久性的地图,并有大量的参数有意义工程师专门领域,如电信,磁盘驱动器分析和电力电子。

      数字存储也使得有可能另一种类型的示波器的等效时间采样示波器。 而是采取连续样本的触发事件后,仅一个采样。

   但是,示波器能够改变其时基精确计时其样品,从而建立了在信号的后续重复的信号的图象。 这要求任一时钟或重复图案来提供。 这种类型的示波器的经常用于非常高速的通信,因为它允许一个非常高的“采样速率”和低振幅噪声比传统的实时示波器。


      数字示波器通过模拟输入电路的采样率的,抽样窗口的持续时间和分辨率的性能主要限制。 当不使用等效时间采样,采样频率应该至少奈奎斯特速率 ,所观察到的信号的最高频率分量的两倍的频率,否则混叠发生。
优势在模拟示波器是:
1、更亮,更大的显示屏颜色来区分多个痕迹

2、跨连续样品或扫描等效时间采样和平均导致更高的分辨率可达μV

3、峰值检测

4、跨多个存储痕迹容易平移和缩放可以使初学者不触发工作
5、这需要显示器的快速反应(有些示波器具有1毫秒延迟)
6、该旋钮都很大,顺利开机
7、也慢迹像跨越天温度变化可被记录

8、允许自动化。


      数字示波器的一个缺点是在屏幕的有限刷新率。在模拟示波器中,用户可以简单地通过看在CRT轨迹的稳定性得到直观感的触发速率。对于数字示波器,屏幕看起来完全相同这超过了屏幕的刷新率任何信号速率。

   此外,有时很难发现“毛刺”或标准数字示波器的黑色和白色屏幕等稀有现象;CRT荧光粉的模拟示波器轻微持久性使毛刺可见即使许多后续触发覆盖它们。这两个困难近来已经克服由“数字荧光示波器”,它在非常高的刷新速率存储数据,并与可变强度显示它,以模拟在CRT示波器的跟踪持久性。
