电网模拟电源--微电网仿真试验中必不可少的测试设备

发布时间: 2015-08-04   浏览次数:   作者:迈昂科技

      为了更好地利用新能源、平衡电网从而达到削峰填谷的目的,很多国家都在研究和推广微电网。微电网是由分布式电源、储能装置、能量转换装置、相关负荷和监控、保护装置组成的小型发配电系统。在微电网仿真试验中,电网模拟电源是必不可少的测试设备。电网模拟电源的主要作用就是模拟电网的各种特性,从而验证微电网中各个组成单元的性能是否满足预先设定的规格和要求。

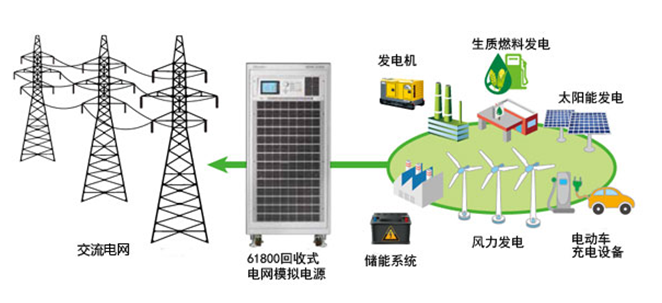

微电网的组成


     Chroma 61800系列回收式电网模拟电源是行业内广泛使用的产品,目前主要有两款产品,即Chroma 61845Chroma61860。两款产品功能上完全一致,主要的区别在于输出功率,前者输出功率45KVA,后者输出功率60KVA。这两款电网模拟电源都可提供微电网测试所需要的谐波失真电压、频率条件,以实现电网模拟的功能,最大可提供线对线电压690Vac(V L-N : 400V)及功率300kVA(通过多台并联实现)的输出能力。

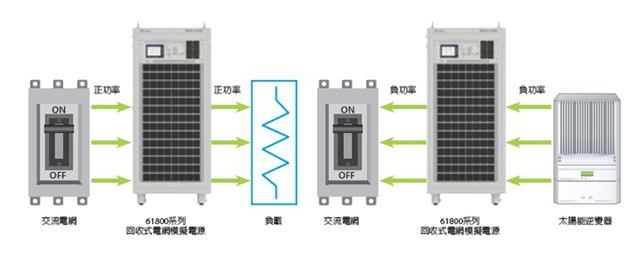

回收式电网模拟电源

      Chroma 61800系列电网模拟电源不仅可对外供电,也具备100%电流回灌的能力,是能源回收式的电网模拟电源,其在四象限工作的能力符合微电网测试的需求。Chroma 61800系列产品的输入和输出端已包含隔离设计,因此对于模拟微电网的待测物端不需要另外安装隔离装置。


      Chroma 61800系列回收式电网模拟电源符合并网型分布式发电设备法规测试(例如 : IEEE 1547 / IEC 61000-3-15 / IEC 62116),主要测试项目如下:
      电网电压异常测试 (Voltage Abnormality Test)
      电网频率异常测试 (Frequency Abnormality Test)
      反孤岛测试 (Anti-islanding Test)
      抗扰度测试 (Immunity Test)
      电压变化抗扰度测试 (IEC 61000-4-11/-4-34)
      限值测试 (Limit Test)

      电流谐波及闪烁限值测试 (IEC 61000-3-2/-3-3)

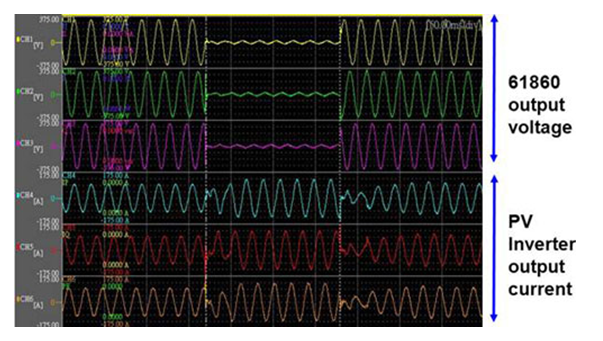

      低电压穿越测试 (Low Voltage Ride Through Test):当电网电压发生异常状况(例如:电压跌落),并网型逆变器(PV Inverter)必须维持一段正常输出时间,此时间由电压跌落程度而定(例如:以BDEW标准,当电压跌落至正常电压的15%时,并网型逆变器必须维持150ms的正常输出) ,符合低电压穿越(LVRT)功能的PV inverter除了必须维持一段正常输出时间要求外,还必须依照电压跌落程度产生对应的无功功率。


      Chroma具备30多年的测试电源研发经验,其精心打造的Chroma 61800系列回收式电网模拟电源,目前已经被国内外知名企业、高校、研究所、国家质检单位以及第三方检测实验室广泛使用并饱受好评。
