【迈昂科技科普系列】锂离子电池的串并联特性

发布时间: 2015-07-31   浏览次数:   作者:迈昂科技

       不同的产品对电池的要求(电压,容量,内阻等)也不相同。在很多应用场合中,单节电池往往不能满足要求,这样就需要将单体电池进行串并联,组成一个满足需求的电池组(包)。在实际应用中,只有性能一致的电池才能做串并,不要将不同容量,不同电压,不同内阻的电池进行串并。


电池串并联特性:
       1. 不论是串联还是并联,或者是串并联混合,只要单体电池的数量相同,那么电池组内在的能量也是相同的。
       2. N颗单体电池串联后,总电压变为单体电池电压的N倍,但是总电池容量不变;

       3. N颗单体电池并联后,总电池容量变为单体电池容量的N倍,但是总电压不变;


举例:
       1.  10颗电压为3.7V,容量2200mAh的单体电池不管是10颗串联,还是10颗并联,或是2串5并或者5串2并,最终电池组内在的能量都是相同的,为单体电池能量的10倍。
       2.  10颗电压为3.7V,容量2200mAh的单体电池串联后,总电压为37V,总容量依旧为2200mAh;
       3.  10颗电压为3.7V,容量2200mAh的单体电池并联后,总容量为22Ah,总电压依旧为3.7V;

像笔记本电脑,电动自行车,电动汽车,储能系统中使用的电池都是将单体电池进行串并联后组成的电池组(包)。

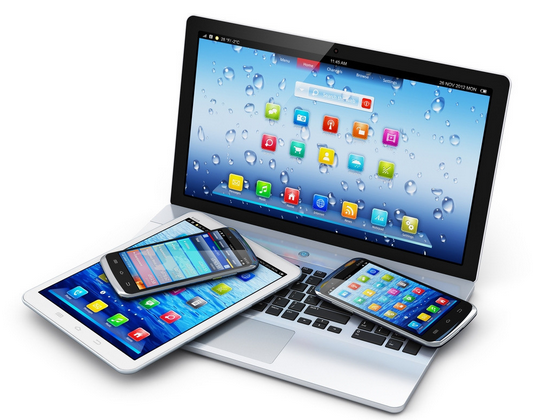

       笔记本电池普遍采用18650圆柱形电池,6芯电池通常是指3串2并组成的锂离子电池

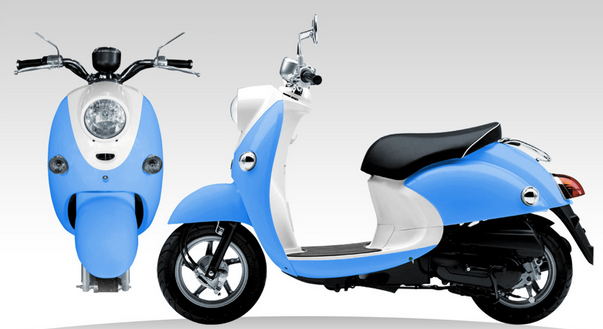

      电动自行车和电动摩托车系统一般是24V、36V、48V、60V、72V系统,通常会串联到多达20颗单体电池;



纯电动汽车和混合动力(EV/PHEV)电压更高,250~500V左右,最大可能会串联到150颗单体电池
