网络分析仪参数使用说明教程

发布时间： 2021-11-29 　浏览次数: 　作者：迈昂科技

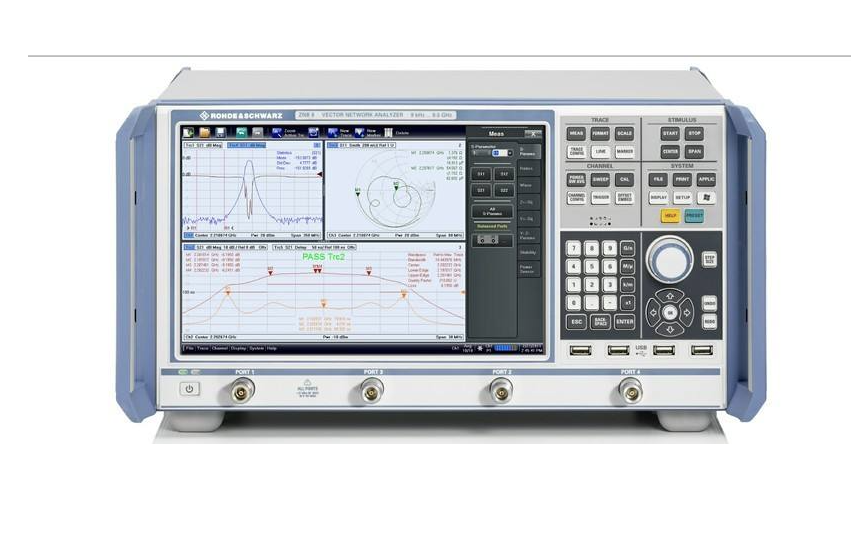

网络分析仪也有一些人并不会用你信吗？迈昂小编为你推荐网络分析仪使用的“傻瓜模式”，目的是让没有网络分析仪基础和经验的人，也能够得到准确的测试数据。

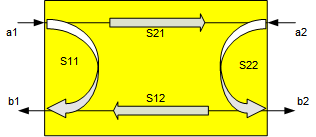

矢量网络分析仪的基础功能是S参数测试，所谓的S参数，就是散射参数，是描述电磁波在被测设备的入射波量、反射波量以及波量传输特性的参数，简单理解：S11代表端口1的反射，S22代表端口2的反射，S21是端口1至端口2的传输，S12是端口2至端口1的传输。

测试前的设置：

1、网络分析仪端口连接专用测试电缆；
2、频率范围按照被测件DUT的频率范围设置；
3、当测量增益最大值Gain的放大器等DUT时，设置输出功率PWR>>Power:-Gain，另需要注意DUT输出功率不可以超出量程（如0dBm）;
4、中频带宽设置依据测试标准或BW>>Bandwidth:1kHz；
5、测量点数依据标准或Sweep>>numberofpoints:401；
6、连接自动校准件执行校准CAL>>StartAutocal；
7、如果只有手动校准件，矢网必须加载校准件匹配的数据文件，不可以用ideal数据，执行UOSM或TOSM校准；

8、注意专用测试电缆测试端口的类型与校准件必须一致，不可以转接。

经过上面的设置和校准后，选定所需测试项进行测试。
下表左栏列举常用基本测试项，右栏内容是该测试项对应的仪器设置：
测试项目仪器设置驻波
MEAS>>S11或S22；
FORMAT>>SWR；
无单位
回波损耗
MEAS>>S11或S22；
FORMAT>>dBMag；
单位dB
插入损耗
增益
MEAS>>S21或S12;
FORMAT>>dBMag；
单位dB
复阻抗
MEAS>>S11或S22;
FORMAT>>Smith；
Marker读数，显示格式R+jX阻抗实部和虚部，以及电阻、电感和电容
阻抗MEAS>>Z<-S11；
单位Ω
相位
MEAS>>S21或S12;
FORMAT>>Phase；
单位°
群时延
MEAS>>S21或S12;
FORMAT>>Delay；

单位s

获取测试数据：
1、光标Marker在曲线上选点读数，是分析数据的基础功能;
2、支持打开多个Marker;
3、Marker>>Search能对曲线数据进行最大值以及最小值等条件搜索;
4、Marker以及滤波器测量功能;
5、曲线数据可以导出为*.snp文件或matlab以及ASCII文本格式文件，Trace>>Tracedata;
6、屏幕图像可保存为图形文件，Print>>toFile.
