骚扰功率测试标准方案
发布时间: 2021-12-14 浏览次数: 作者:迈昂科技
一、概述
②EUT端口:该端口部分是连接被测设备端。
③弹簧锁扣:测量时请上下锁紧卡扣。
④供电端口:该端口部分是连接供电设备。
②测量时:
请锁紧功率吸收钳;
功率吸收钳不能接反,EUT标识部分靠近被测物体;
在导轨上移动功率吸收钳,找到所有频点的大值;
③测量的骚扰功率P(dB(pW))=读到的电压V(dB(uV))+功率钳因子CF(dB(pW/uV))。
针对仅连接一根电源线(或其他类型引线)的小型受试物,比如说家用电器和电动工具,标准规范表示:引线上由共模电流引起的辐射发射,远远大于受试物表面向外的辐射。通常采用吸收钳测量法(ACMM),ACMM进行辐射发射测量的优点是缩短了测试时间和节省场地费用(可以在屏蔽室内进行)。
通常标准规定的频率范围30MHz-300MHz,音视频设备要求测量的频率范围为30MHz-1GHz。符合国家标准:CISPR11/GB4824,CISPR13/GB13837,CISPR14-1/GB4343.1,CISPR16/GBT6113。

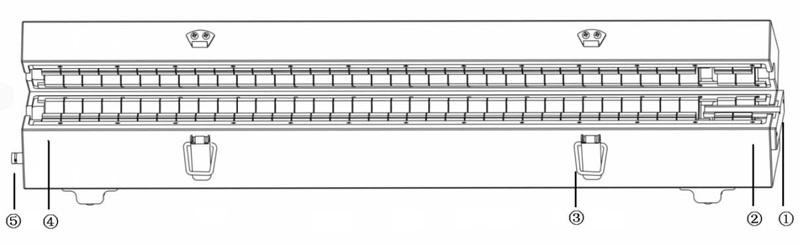

二、产品及附件说明
②EUT端口:该端口部分是连接被测设备端。
③弹簧锁扣:测量时请上下锁紧卡扣。
④供电端口:该端口部分是连接供电设备。
⑤RF输出端口:骚扰信号输出端口,连接接收机等测量设备。

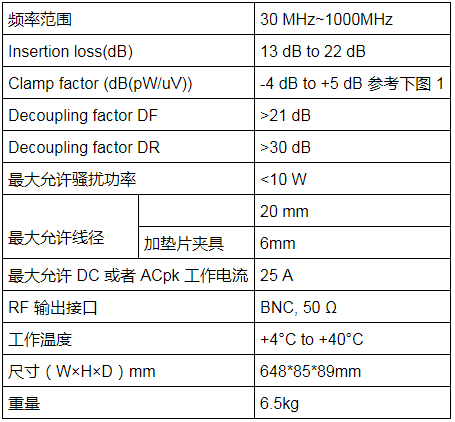

电气产品规格

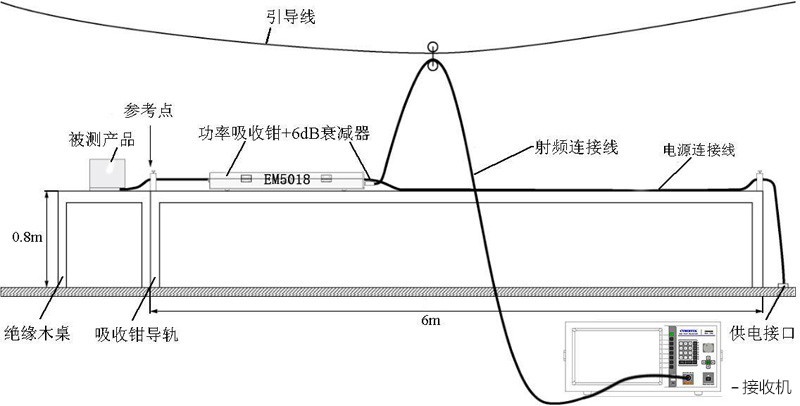

三、功率骚扰测量典型应用配置图
②测量时:
请锁紧功率吸收钳;
功率吸收钳不能接反,EUT标识部分靠近被测物体;
在导轨上移动功率吸收钳,找到所有频点的大值;
③测量的骚扰功率P(dB(pW))=读到的电压V(dB(uV))+功率钳因子CF(dB(pW/uV))。
