频率响应分析仪的工作原理及功能介绍,那么接下来小编为大家详细的介绍一下吧!

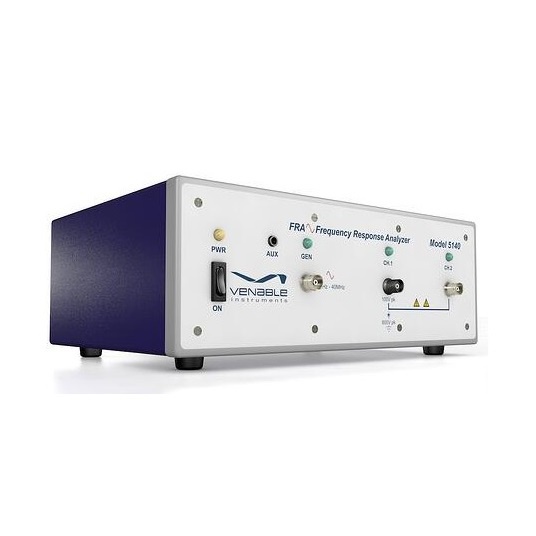

频率响应分析仪是结合了新的模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一个综合性软硬件系统具有非常精密的测试功能,具有10μHz至40MHz的频宽和2个隔离输入端,并受到保护,峰值电压不超过600V。
仪器设备包含了新的CPLD技术,用于释放处理器的功率,从而执行所有数据采集和分析功能,独立处理器处理所有通信功能,优良的性能来源于使用CPLD内部存储器,实现处理器与模拟硬件之间的异步缓冲,频率响应分析仪对两个输入端执行同步分析,可靠地收集所有数据,它是真正的多功能仪器设备,通过坚固的便携式工具箱(仅重12磅),帮助您实现各种应用,获取用于生产、研发实验室、学术或现场操作的速度和技术。
频率响应分析仪通过行业标准IEEE-488接口运行,可导入/导出来至MATLABTM和Excel,并以.jpeg文件格式保存波德/阻抗图,导出来的图片可用于图片展示软件或保存文件,进行离线数据处理,频率响应分析仪是您目前用于测量相位/增益和阻抗的完整、且易用的系统。
频率响应分析仪的主要功能是测量待测物在频域上的特性,了解其性能及稳定性,并可辅助控制线路的设计。其工作原理是藉由输入一个频率变化的扫描讯号,并于系统的特定点,量测所造成的影响,藉此导出来待测物在不同频率的响应特性,除此之外测试系统的频率响应外,控制软件还包括了控制线路辅助设计和频域运算功能。
针对电源供应器的控制补偿,提供了常用的三种线路,使用者可依照其电源供应器的控制方式,选择适合的线路种类。先量测系统原来的频率响应后,设定预计的设计目标:相位边限及交越频率等,软件即可自动运算出控制线路中适合的电阻及电容值,使用者再加以实际验证即可,频率响应分析仪这个功能更可帮设计者大大节省大量的时间,还能达到优化的设计结果。
-
