发布时间: 2021-11-29 浏览次数: 作者:迈昂科技
测试工程师在选择使用射频仪器的时候都会纠结选择频谱分析仪还是测试接收机又或是信号分析仪,接下来由迈昂频谱分析仪售后服务中心分享一下,频谱分析仪和EMI测试接收机都有哪些区别?
1、预选器
频谱分析仪预选器是低通或YIG滤波器,结构简单,主要目的是滤除镜像频率;EMI接收机预选器是一组复杂的带通滤波器和低噪声放大器,主要目的是提高脉冲响应动态范围,要求满足CISPR16。
频谱分析仪常用检波器有峰值、平均值、RMS值、采样值等;EMI接收机的检波器必须包含标准规定的峰值、准峰值、CISPR-AV和CISPR-RMS。
频谱分析仪中频带宽定义点是-3dB;EMI接收机的中频带宽定义点是-6dB。
频谱分析仪的本振扫描是连续的(本振步进频率间隔足够密),迹线上的每一个显示点的频率值是起始频率+SPAN/扫描点数,对应迹线频点间隔内的M个频率点,每个频率点对应N个采样点,迹线上的每一个显示点的电平对应这M*N个点之内电平包络采样值的检波计算值;EMI接收机的本振扫描是步进的,频率和电平是完全对应的。
通常要求频点间隔步进小于1/2的中频带宽;如果接收机的步进设置不满足此要求,可能会有频点漏掉未测得数值;如果频谱分析仪的频点间隔不满足此要求,如果是峰值检波器,不会漏掉频点,但频率值误差较大,如果是其它检波器,电平不准确。

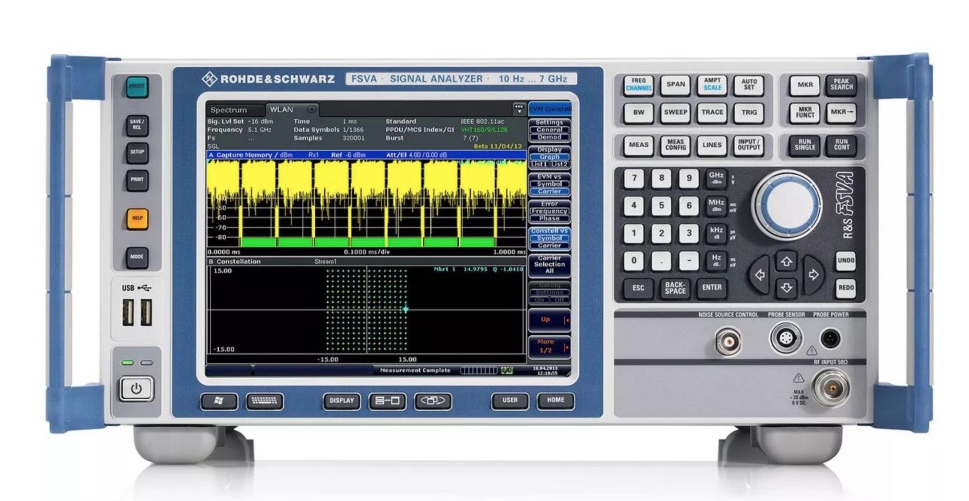

现代频谱分析仪和信号分析仪已经是一样的。在历史上某一阶段,信号分析仪是指数字矢量调制解调分析仪。
信号源和衰减器的计量工具
弱信号功率精确测量
与频谱分析仪的区别是:测量接收机的功率测量准确度达到功率计级别,可以作为功率计量标准。
专用型的高灵敏度相噪和VCO测量分析仪器。
-
