网络分析仪的使用说明手册

发布时间: 2021-12-09   浏览次数:   作者:迈昂科技

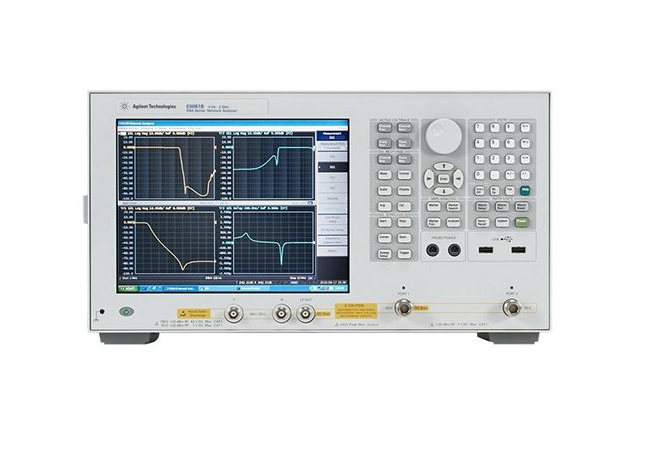

     网络分析仪是一种功能强大的测试测量的仪器仪表,只需要按照流量正确使用和操作,可以达到极高的精度,它通过使用自身的信号源来进行比对和测量其它电子设备、电子元器件、电子零件、网络接头、电缆线等电气特性和性能参数是否符合标准和要求,能精确地测量入射波、反射波、传输波中的幅度和相位信息,通过比值测量法定量描述被测器件的反射和传输特性。它的应用范围十分广泛,在很多行业都不可或缺,尤其在测量无线射频(RF)元件和设备的线性特性方面非常有用。


       网络分析仪在正确使用的前提下,是某些最精确的射频仪器,典型的精度为±0.1dB和±0.1度。它可以进行精确,可重复的RF测量,提供的配置和测量能力像他们应用范围范围一样广泛。选择合适的仪器,校准,功能,以及采用可靠的RF测量方法,可以最优化你的测试的结果(网络分析仪应用范围案例)。


常用的网络分析仪的基本结构

网络分析仪主要由信号源、信号分离装置、接收机和处理显示单元组成,接下来我们做详细的说明。


(1)信号源:由3~6GHzYIG振荡器、3.8GHz介质振荡器、源模块组件、时钟参考和小数环组成的合成信号源,可以提供多种信号输出。


(2)测试装置:一般是由定向耦合器和开关构成,其作用是分离反射信号和入射信号,从而进行初期的信号分离和预处理。


(3)信号接收机:测试装置预处理的信号经过处理之后的再次处理,其作用是对用于信号的下变频及中频数字信号处理,供输出使用或者显示比对,接收机主要是由取样/混频器、中频处理和数字信号处理等部分组成。


(4)显示器:起作用是直观的可以看出显示输出或者信号比对等,用于字符和图形的高亮度、高速显示,主要有由图形处理器、高亮LCD显示器、逆变器等部分组成。


网络分析仪的使用说明介绍
网络分析仪的常用技术及性能参数
(1)测试端口输出频率:范围、分辨率、精度等;
(2)输出特性:功率范围、分辨率、电平精度、电平线性、阻抗、二次谐波、三次谐波、非谐波寄生信号(典型值)、与混频器有关的非谐波寄生信号等;
(3)测试端口输入特性:频率范围、平均噪声电平、最大输入电平、损坏电平、阻抗、谐波、二次谐波、三次谐波、谐波测量精度及动态范围等;
(4)群延迟特性:范围、孔径、群延迟精度等;
(5)结构特性:尺寸、重量等。
其它的还应该包括了解它的方向性、耦合度、插入损耗、最大输出、连接器,以及其它的一些校准的配件零件等。
