回路电阻测试仪的使用说明及注意事项
发布时间: 2022-02-15 浏览次数: 作者:迈昂科技

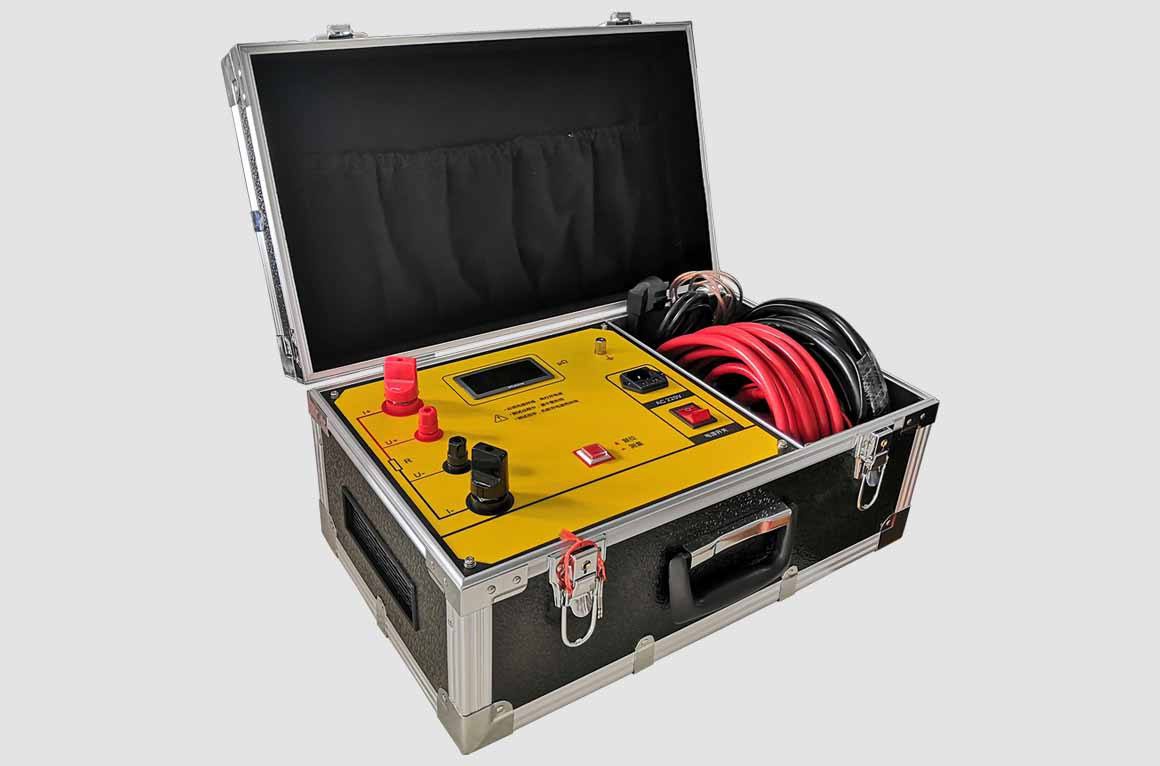

回路电阻测试仪又被称为接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪。因为接触面氧化、接触紧固不良等原因导致接触电阻增大,在大电流流过时,接触点温度升高,这更加速接触面氧化,使接触电阻进一步增大,持续性下去将产生严重事故,因此有必要经常或定期对接触电阻进行测量。
回路电阻测试仪是根据我国最新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。它主要用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻,并用数字显示出来。
1.按四线测量法,用专用测试线将被试品连接至仪表面板上,需注意电压测量线应接在电流输出线内侧。
2.接通AC220V电源(需注意:电源进线的第三根线即保护地必须接到大地),按下电源开关,此时电流表、电阻表显示“000”(可在未数允许一位数跳动)。
3.按测量开关,调节电流输出旋钮(按顺时针)至电流表头显示“100.0”时,再读取阻值表头上的数字即为被测试品的阻值,并作记录。(若显示“1”表示所测回路超量程)。
4.测试完毕,将电流输出调节旋钮(按逆时针)调至最小,复位测量开关,再切断电源开关。
5.如要重复测试,只需复位测量开关,将测试钳重新夹好,再按测量开关即可。
1、打开电源开关之前,应先将测试按钮弹起(非测试状态下)、电流调节钮按逆时针调至“零位”。
2、仪器应放置于干燥、通风,无腐蚀性气体的室内。
3、测试完后一定要等电源全部放完后再拆除测试线等装置。
