近几年来,工程师在设计移动电话和其他电池供电的设备时通常都需要进行更灵敏的电流测量,以保证设备的电流消耗在可接受的范围之内,电流的测量过程非常麻烦,因为您不得不中断电路并将测量仪器与电路串联起来,采用钳式电流探头和数字示波器可以轻松实施电流测量,同时不必破坏电路,但是针对毫安级或更小的电流,其测量难度大大增加。本篇文章迈昂测试为大家介绍了几个非常实用的测量实用技巧,可以帮助您在数字示波器噪声较高的应用环境中精确测量小电流。

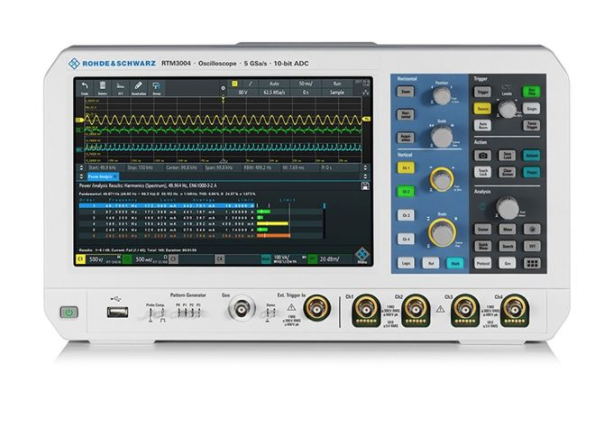

伴随着电流电平的下降,数字示波器本身具有的噪声将变成一个现实问题。所有数字示波器都有一个多余的特征—垂直噪声。
当您测量低电平信号时,测量系统的噪声可能会导致实际信号测量的精度下降,由于数字示波器是一种宽带测量仪器,所以数字示波器的带宽越宽,垂直噪声就越高。
因此在测量之前,您需要仔细测试数字示波器的噪声特征。500MHz带宽数字示波器采用最灵敏的V/格设置时,其本底噪声一般约为2mV峰峰值。在进行低电平测量时,需要注意数字示波器上的采集存储器可能会影响本底噪声。
在带宽和其他条件都相同的情况下,采集存储器越深,则噪声就越大。另一方面,现代交流/直流电流探头能够测量5mA的交流或直流电流,测量精度大约为3%。这种电流探头的设计采用每安培电流输入,电压输出0.1V。换句话说,在测量20mA以下的电流时,数字示波器自身的2mVpp噪声可能是最主要的噪声来源。
1)带宽限制滤波器
大多数的数字示波器均提供带宽限制滤波器,这些滤波器能够滤除输入波形中的多余噪声并降低噪声带宽,从而可以提高垂直分辨率。带宽限制滤波器可以采用硬件实现,也可以采用软件来实现。大多数带宽限制滤波器都能根据您的需要来启用或禁用。
大多数数字示波器在正常采集模式下可以提供8位的垂直分辨率。某一些数字示波器在高分辨率模式下能够提供更高的垂直分辨率,通常可达12位,该模式可以降低垂直噪声,提高垂直分辨率。
通常,在应用了较慢的时间/格设置时,在屏幕上捕获到的数据点非常多,这个时候高分辨率模式具有很大的影响。由于高分辨率模式下的采集将对单个触发点相邻的数据点取平均值,所以会降低采样率和数字示波器的带宽。
3)平均模式
如果数据信号是周期性的或是直流数据信号,您可以使用平均模式来降低示波器的垂直噪声。平均模式会多次采集周期性波形,并生成运行平均值以降低随机噪声。高分辨率模式会降低数据信号的采样率和带宽,而正常平均模式却不会。
只不过,平均模式会减缓波形更新速率,因为它要进行多次采集来计算波形的平均值,然后才能在屏幕上画出轨迹。当您选择大量平均值时,降噪效果比以上任何一种方法都要明显。
目前相信您通过以上介绍已了解如何使用以上任何一种技术来降低示波器的垂直噪声,让我们再来看一下如何提高电流探头的精度和灵敏度,市场上的电流探头有很多种。在其中使用最方便、性能最出色的一种是钳式交流/直流电流探头,您可以用它夹住载流导体来测量交流或直流电流。
-
