在操作频谱仪之前我们需要做哪些准备工作呢?

发布时间: 2015-09-07   浏览次数:   作者:迈昂科技

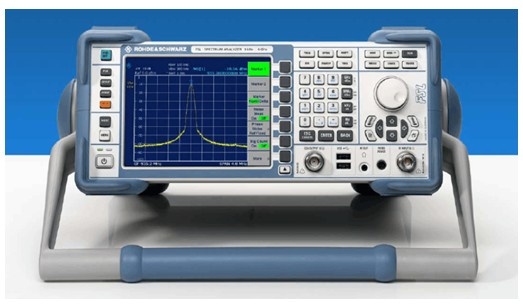

      频谱仪,也叫频谱分析仪(英文名称Spectrum Analyzer),是专门用于研究电信号频谱特性的仪器。那么在操作频谱仪之前我们需要做哪些准备工作呢?下面我们以罗德与施瓦茨公司(R&S)的FSL3频谱仪(频率范围9kHz~3GHz)为例,来为大家做简单介绍。

      在罗德与施瓦茨R&S FSL3频谱仪配套的操作说明书中,清楚地列出了操作仪器之前的准备工作:
       a.打开仪器及其附件的包装
       b.检查附件
       c.运输损坏检查
       d.保修
       e.推荐校准周期
       f.准备仪器进行操作
       g.电源选件
       h.连接AC电源
       i.打开仪器
       j.执行自校正和自检
       k.检查配件的选件
       l.关闭仪器
       m.更换保险丝
       n.电池充电(R&S FSL—B31选件)


需要注意的是:
b.检查附件:

      标配的仪器包含电源电缆、快速入门指南手册、光盘“R&S FSL频谱仪用户文档”。

f.准备仪器进行操作:
      仪器可以在单机模式下使用,或者是安装在一个机架中。


单机操作
       该仪器设计适用于一般的实验室环境。
       备注:为了避免由于触摸造成静电放电而损坏被测设备的情况,请使用适当的保护装置。


机架安装
      使用机架适配器工具包,可以把仪器安装到一个19寸机架上,注意:在安装机架时,请确保侧面板通风孔的空气流动畅通,以避免仪器过热或产生错误测量结果。


g.电源选件
      按照标准,R&S FSL配备了一个AC电源连接器。若要在独立于AC电源的情况下使用,则可以为R&S FSL额外安装一个DC电源连接器(R&S FSL-B30)或者是一块电池(“NIMH电池”选项,R&S FSL-B31)。优先级是AC电源>DC电源>电池。


仪器模式
      有三种不同的仪器模式:
1.   开机模式
      仪器由AC电源、DC电源或电池供电。在启动后,仪器即处于操作就绪状态。在ON/STANDBY 开关上面的绿色LED指示仪器处于开机模式。


2.   待机模式
      只有在仪器连接到AC电源时才可以使用该模式。在ON/STANDBY开关上面的黄色LED指示仪器处于待机模式。仪器部件仍然处于工作状态,例如箱控晶体振荡器(R&S FSL-B4)仍处于正常工作温度,或电池将被充电。为防止仪器过热,风扇必须保持工作。


      在该模式下打开仪器时,R&S FSL将迅速恢复操作。它保留了当前的设置,并当再次开机时,会显示最近的测量结果。


3.   关机模式
      仪器完全关闭。LED也关闭了。当再次开机时,仪器开始启动。如果使用了箱控晶体振荡器,则需要按照数据表的规定,经过一段预热过程。


      ON/STANDBY 开关的行为

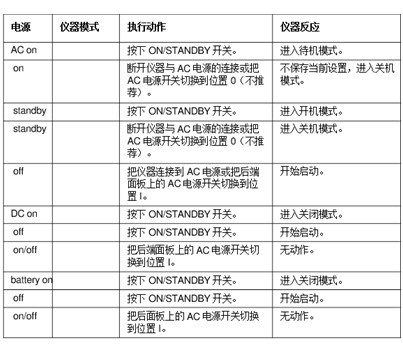

      取决于使用的电源,前端面板上ON/STANDBY开关会导致不同的仪器模式。如下表:

 j.执行自校正和自检:
      自校正:
      1.按下SETUP键。
      2.按下Alignment软按键。
      3.按下 Self Alignment软按键。
      一旦成功地计算出系统修正值,就会显示出一条消息。
      自检:
      1.按下SETUP 键
      2.按下More 键。
      3.按下Service软按键。
      4.按下Selftest软按键。

      一旦成功地检测了仪器模块,就会显示出一条消息,提示完成。在上面两个步骤完成之后,仪器即为接下来的操作做好了准备。


      通过以上的介绍,我们知道在使用频谱仪之前还是有一些准备工作要做的,其中有一些工作还是非常重要的。为了更好地使用频谱仪,希望大家在操作之前认真阅读频谱仪厂家提供的操作说明书。
