数字示波器有哪些类型呢?

发布时间: 2015-09-09   浏览次数:   作者:迈昂科技

      说起示波器,电子工程师们都不会感到陌生,这是仪器史上最伟大的发明之一。早期大家使用都是模拟示波器,现在已经全面进入了数字示波器时代。但数字示波器到底有哪些类型呢?很多人可能并不清楚。其实数字示波器主要有四种类型:实时采样示波器、数字采样示波器、混合信号示波器和混合域示波器。下面我们分别对这四种数字示波器来做一些说明。

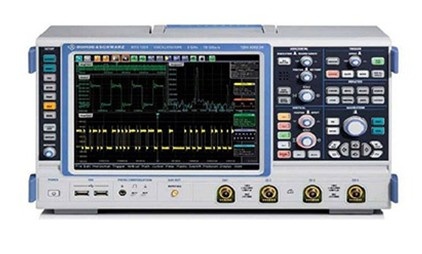

一、实时采样示波器




      绝大部分工程师使用的示波器其实都是实时采样示波器,实时采样示波器是示波器中占统治地位的一个类别。实时采样示波器具有波形触发、存储、显示、测量及分析等功能,带宽可以从几十MHz到上百GHz,产品相当丰富。当信号的频率范围小于示波器最大采样频率的一半时,实时采样便具有明显的优势。该技术让仪器可以在单次扫描中获取大量样本点,提供高度精确的显示。这是目前能够捕捉快速单次瞬态信号的唯一方法。


二、数字采样示波器


      数字采样示波器,也有人叫它取样示波器,这类示波器的带宽通常都非常高,至少都在几十GHz以上。主要用于高速串行总线分析、抖动分析、高速时钟测量、TDR、S参数测量等场合。数字采样示波器在对信号进行垂直设置之前对信号进行采样,它具备非常宽的带宽,缺点是动态范围有限,一般测量信号的峰-峰值最大约1V。与其它某些类型的数字示波器不同,数字采样示波器可以捕捉到信号中远高于仪器采样率的频率分量。相比于其他类型的示波器,它能够测量速度更快的重复周期信号。因此,数字采样示波器可胜任超高带宽的应用测量,比如光纤通讯。采样示波器成本比较高。

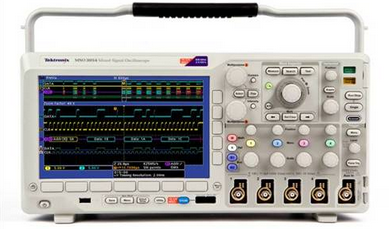

三、混合信号示波器

      混合信号示波器实际上是通过在实时采样示波器上进行扩展而得到的,它包含有逻辑分析和协议分析能力,简化了试验平台并能实现单一仪器的模拟波形、数字信号和协议分析的同步可视化。硬件开发者可以利用混合信号示波器来分析信号的完整性,而软件开发者可以利用它们来分析信号内容。


     典型的混合信号示波器具有两个或者四个模拟通道,以及更多的数字通道。模拟通道和数字通道要求实现同步,使得它们可以在时间上相关并在同一台示波器上进行分析。

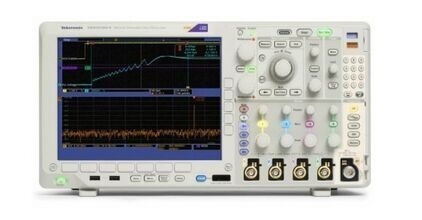

四、混合域示波器


      混合域示波器是最近几年才出现的一个新的示波器类别,由泰克公司最先提出。该新类型示波器集示波器和频谱仪于一体,泰克公司给这种新类型示波器命名为混合域示波器。它可以帮助工程师捕获时间相关的模拟、数字和射频信号,从而获得完整的系统级观测,帮助工程师快速解决复杂的设计问题。比如,如果用户在评估一个嵌入式(板级)信号处理系统的时候需要查看跨越子系统的模拟、数字和高频信号,那么混合域示波器便可以满足要求。

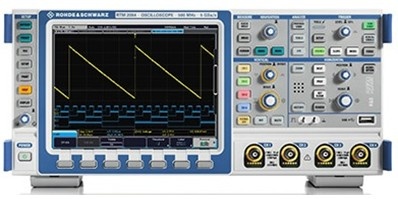

      如果说到示波器的频域测试功能,不得不提一下罗德与施瓦茨R&S公司的数字示波器。R&S是世界领先的射频测试仪器供应商,它将公司核心的射频测试技术完美地融入到了示波器当中,使其能够实时查看信号在时域和频域的各种特性。如果关注频谱分析和EMI debug功能,大家可以重点关注一下R&S公司的RTO系列示波器。
