安规综合测试仪的校准方法及常见注意事项

发布时间: 2022-01-21   浏览次数:   作者:迈昂科技

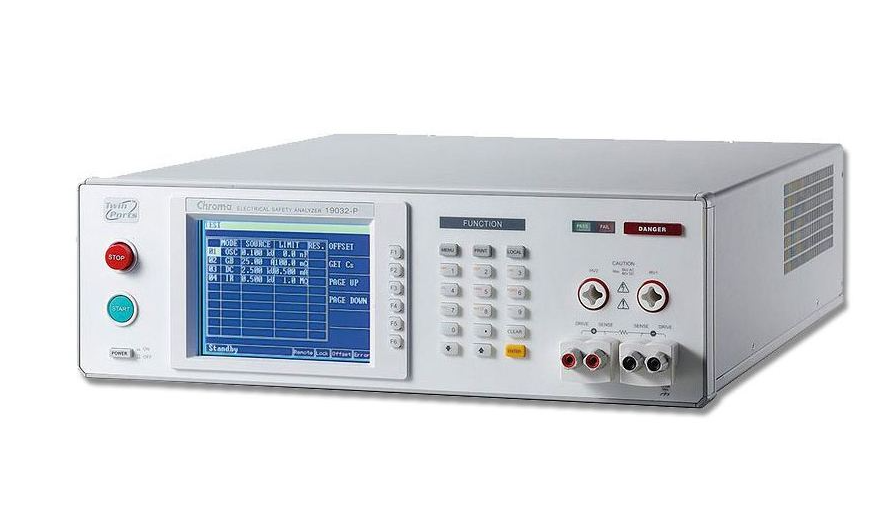

        安规综合测试仪(以下简称安规测试仪)是用于测试产品安全性能的主要仪器,一般有:耐压测试,漏电流测试,接地电阻测试,绝缘电阻测试,等等。为了确保安规仪测试的准确性,相应地要对高压输出、漏电流测量、接地电阻测量和绝缘电阻测量等进行校准。


高压输出准确度的校准
1.校准方法

   安规综合测试仪输出的高压有交流电压和直流电压之分,电压高达5000V以上。交流电压一般为工频50Hz或60Hz,校准包括交流电压输出准确度和电压波形失真。直流电压校准包括直流电压输出准确度和电压纹波大小。


    安规综合测试仪输出的高压通过1000:1标准高压分压器接入数字多用表的电压输入端或失真仪输入端。如果是交流电压,利用数字多用表的交流电压测试功能,测得的值再乘1000与安规仪指示值进行比较;利用失真仪测量电压波形失真,失真大小不可超过规定值。如果是直流电压,利用数字多用表的直流电压测试功能,测得的值再乘1000与安规仪指示值进行比较;再利用数字多用表的交流电压测试功能,测得的值再乘1000即为纹波,纹波大小不可超过规定值。


2.注意事项

   1000:1标准高压分压器一般为高压电阻R1与电阻R2串联,再配合10Mω输入阻抗的数字多用表,组成1000:1的电压分压器(如:999Mω与1.11Mω串联,再配合10Mω输入阻抗的数字多用表,1.11Mω与10Mω的并联电阻约为1Mω,正好组成1000:1的电压分压器)。如果数字多用表的输入阻抗大于或小于10Mω,就会影响标准高压分压器的分压比,测量也就失去了准确性。为了更好地安全起见,电压应从低往高校准。测量交流电压波形失真和直流电压纹波大小时,应在输出电压接近满度位置测量。


漏电流测量准确度的校准
1.校准具体方法
     安规仪漏电流测试也有交流和直流之分,与输出的电压一致。当加交流高压时,就测交流漏电流,是直流高压就测直流漏电流。安规仪漏电流的设定一般为标称值:0.5mA、1mA、2mA、5mA、10mA、20mA、等等。当被测试件加到规定的高压时,由于被测试件所承受耐压的能力,会出现一些漏电流,当电流超过安规仪漏电流的设定时,仪器报安规综合测试仪报警,并切断高压,表示被测试件耐压测试不合格。有一些安规仪具有实时显示漏电流的功能。


    安规综合测试仪输出的高压通过高压限流电阻(根据所测漏电流的不同,阻值作相应的改变,电流大,阻值小;电流小,阻值大)接入数字多用表的电流输入端,利用数字多用表的交流电流或直流电流测试功能,测试交流漏电流或直流漏电流。电压从低往高调节,当数字多用表显示的电流接近设定的漏电流值时,慢慢的调高电压,与此同时观察数字多用表显示的电流值,直到安规仪报警,此时显示的电流值即为漏电流的实测值。相对于具有实时显示漏电流功能的安规仪,还要校准漏电流的显示准确度,这时只要把安规仪显示的漏电流值与数字多用表显示的电流值进行比较就可以。


2.注意事项
数字多用表与高压限流电阻R1串联次序绝对不能接错,如果按如图3所示连接,当电压太高时,就会烧坏数字多用表,因为数字多用表的输入端对地电压不能超过规定值。建议在电压量程的三分之二左右进行漏电流测试,这样更接近实际使用情况,根据电压量程和所要校准的漏电流大小选择合适的高压限流电阻。如果在很低的电压范围进行测量,这不仅不符合实际使用情况,而且在漏电流大小不变的情况下,高压限流电阻必定选择很小,这样调节电压时,电流变化太快,从而影响校准的准确度。

接地电阻测量准确度的校准
1.校准具体方法
安规综合测试仪接地电阻测试是加一定的工频(50Hz或60Hz)电流(3A~30A)进行测试,采用四端法。校准时,一要进行接地电阻测量准确度校准,二要对设定的工频电流进行校准。


安规综合测试仪的电流输出端(I+和I-)和电压输入端(V+和V-)分别与标准接地电阻的电流输入端(接线柱较粗的)和电压取样端(接线柱较细的)相连,设定好测试电流(如:25A)对不同阻值的标准接地电阻进行测试,接地电阻的显示值与标准接地电阻相比较;改变测试电流(如:10A)做同样的测试。


测试电流的校准有多种具体方法:

一、安规综合测试仪电流输出端直接与交流电流表串联,看测试电流的设定值是否与交流电流表的显示值相符;

二、由于数字多用表的电流量程有限,直接测量电流不可能,可以采用在标准接地电阻的电压取样端测交流电压来间接测量电流,若标准接地电阻为100mω,则电流=U/0.1=10U(A)(U为数字多用表的显示值,单位为V)。


2.注意事项
这是因为接地电阻阻值很小,为毫欧级,为了抵消测试线电阻、接触电阻和引线电阻,接地电阻校准一定要采用四端法。

对测试电流校准时,由于电流比较大,直接测量容易烧坏数字多用表,最好采用间接法。


绝缘电阻测量准确度的校准
1.校准具体方法
安规综合测试仪绝缘电阻测试是加一定的直流电压(一般为200V到1000V)进行测试。校准时,一要进行绝缘电阻测量准确度校准,二要对设定的电压准确度进行校准。


安规综合测试仪绝缘电阻测试端直接与绝缘电阻箱接线柱相连,设定测试电压(如:500V直流电压),选择不同的绝缘电阻值进行测试,绝缘电阻的显示值与标准绝缘电阻相比较;改变测试电压(如:1000V直流电压)做同样的测试。电压准确度的校准与高压输出准确度的校准具体方法相同,不再赘述了。


2.注意事项
当天气较潮湿时,校准较高阻值的绝缘电阻(1Gω以上)误差比较大,绝缘电阻箱应通电加热除湿,以提高测量准确度。
