首先根据被测小信号的大小设置相应的中心频率、扫宽(SPAN)以及参考电平;然后在频谱分析仪没有出现过载提示的情况下逐步降低衰减值;假如此时被测小信号的信噪比小于15db,就逐步减小RBW,RBW越小,频谱分析仪的底噪则越低,灵敏度就越高。
假如频谱分析仪有预放,打开预放。预放开,可以提高频谱分析仪的噪声系数,从而提高了灵敏度。对于信噪比不高的小信号,可以减少VBW或者采用轨迹平均,平滑噪声,减小波动。需要注意的是,频谱仪测量结果是外部输入信号和频谱分析仪内部噪声之和,要使测量结果准确,通常情况下要求信噪比大于20db。
2、分辨率带宽(RBW)越小越好吗?
RBW越小,频谱分析仪灵敏度就越好,但是,扫描速度会变慢。最好是根据实际测试需求设RBW,在灵敏度和速度之间找到平衡点–既保证准确测量信号又可以得到快速的测量速度。
3、平均检波方式(AverageType)是如何选择、Power?Logpower?Voltage?
Logpower对数功率平均、它通常情况下又称为Videoaveraging,这样的平均方式具有最低的底噪,适合于低电平连续波信号测试。但对”类噪声“信号会有一定的误差,比如说宽带调制信号W-CDMA等。功率平均、又称RMS平均,这样的平均方式适合于“类噪声“信号(如CDMA)总功率测量。电压平均、这样的平均方式适合于观测调幅信号或者脉冲调制信号的上升和下降时间测量。
4、扫描模式的选择、SWEEP还是FFT?
现代频谱仪的扫描模式通常情况下都具有SWEEP模式和FFT模式。通常情况下在比较窄的RBW设置时,FFT比SWEEP更具有速度优势,但在较宽RBW的条件下,SWEEP模式更快。当扫宽小于FFT的分析带宽时,FFT模式可以测量瞬态信号;在扫宽超出频谱分析仪的FFT分析带宽时,假如采用FFT扫描模式,工作方式是对信号进行分段处理,段与段之间在时间上存在不连续性,则可能在信号采样间隙时,丢失有用信号,频谱分析仪就会存在失真。这样的类型信号包括、脉冲信号,TDMA信号,FSK调制信号等。
5、检波器的选择对测量结果的影响?
PEAK检波方式、选取每个BUCKET中的最大值作为测量值。这种检波方式适合连续波信号及信号搜索测试。SAMPLE检波方式、这种检波方式通常适用于噪声和“类噪声”信号的测试。针对于NEGPEAK检波方式、它适合于小信号测试,例如EMC测试。而针对于NORMAL检波方式、它更适合于同时观察信号和噪声。
6、跟踪源(tg)的作用是什么?
跟踪源是频谱分析仪上的常见选件之一。
当跟踪源输出经被测件的输入端口,而此器件的输出则通常连接到频谱仪的输入端口时,这样频谱仪以及跟踪源形成了一个完整的自适应扫频测量系统。跟踪源输出的信号的频率能精确地跟踪频谱分析仪的调谐频率。
频谱仪配搭跟踪源选件,可以用作简易的标量网络分析,观测被测件的激励响应特性曲线,例如、器件的频率响应、插入损耗等。

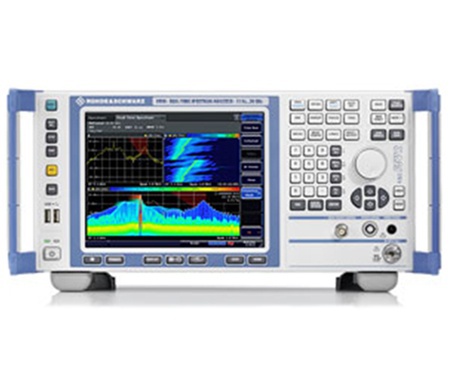

第一步按PowerOn键开机。
第二步,开机三十分钟后进行自动进行校正,先按Shift+7(cal),随后再按calall,这一个过程一般会持续3分钟左右。
第三步,进行校正好随后设置中心频率数值,按FREQ键,按下FREQ键随后我们会看到显示的数值以及单位。
第四步,按Span键,随后输入扫描的频率宽度大概值,然后键入单位。
第五步,按Level键,输入功率参考电平REF的数值,然后键入单位。
第六步,按REFoffseton,输入接头损耗、线损耗以及仪器之间的误差值。
第七步,按BW键,分别设置分辨带宽RBW和视频宽度VBW。
第八步,按Sweep键,再按SWPTimeAUTO/MNL输入扫描时间周期,键入单位。
第九步,按shift+Recall键,将设置好的信息保存。
第十步,按recall键,选择需调用信息的位置按ENTER,将需要的设置信息调出来。
第十一步按PKSRCH键,通过Mark键可读出峰值数值,随后可以判断峰值是不是合格。
-
