有关于频谱分析仪六大常见的问题及答案

发布时间: 2021-07-26   浏览次数:   作者:迈昂科技

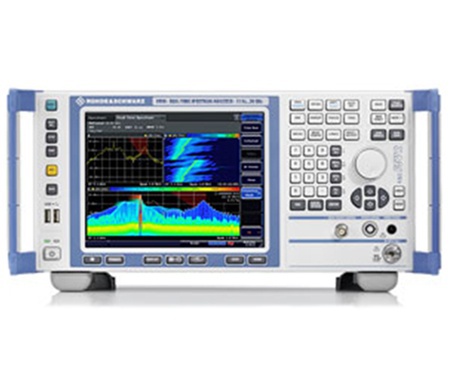

    频谱仪是一种经常使用的分析仪器主要针对于射频和微波数据信号进行检测,在很多个领域中都有一定的应用。频谱仪在使用中有一些常见问题是需要使用者注意的,接下来小编就来为大家具体介绍一下频谱仪使用中的六大常见问题吧,希望还可以帮助到大家。


1、怎样设置才能获得频谱仪最佳的灵敏度,以方便观测小数据信号?
首先根据被测小数据信号的大小设置相应的中心频率、扫宽(span)以及参考电平;随后在频谱分析仪没有出现过载提示的情况下逐步降低衰减值;要是此时被测小数据信号的信噪比小于15db,就逐步减小rbw,rbw越小,频谱分析仪的底噪越低,灵敏度就越高。

要是频谱分析仪有预放,打开预放。预放开,还可以提高频谱分析仪的噪声系数,从而提高了灵敏度。对于信噪比不高的小数据信号,还可以减少vbw或者采用轨迹平均,平滑噪声,减小波动。需要注意的是,频谱仪测量结果是外部输入数据信号和频谱分析仪内部噪声之和,要使测量结果准确,通常要求信噪比大于20db。


2、分辨率带宽(rbw)越小越好吗?

rbw越小,频谱分析仪灵敏度就越好,但是,扫描速度会变慢。最好是根据实际测试需求设rbw,在灵敏度和速度之间找到平衡点–既保证准确测量数据信号又可以得到快速的测量速度。


3、平均检波方式(averagetype)如何选择、power?logpower?voltage?logpower对数功率平均、又称videoaveraging,这种平均方式具有最低的底噪,适合于低电平连续波信号测试。但对”类噪声“数据信号会有一定的误差,比如宽带调制数据信号w-cdma等。功率平均、又称rms平均,这种平均方式适合于“类噪声”数据信号(如、cdma)总功率测量。电压平均、这种平均方式适合于观测调幅数据信号或者脉冲调制数据信号的上升和下降时间测量。


4、扫描模式的选择、sweep还是fft?

现代频谱仪的扫描模式通常都具有sweep模式和fft模式。通常在比较窄的rbw设置时,fft比sweep更具有速度优势,但在较宽rbw的条件下,sweep模式更快。当扫宽小于fft的分析带宽时,fft模式还可以测量瞬态数据信号;在扫宽超出频谱分析仪的fft分析带宽时,要是采用fft扫描模式,工作方式是对数据信号进行分段处理,段与段之间在时间上存在不连续性,则可能在数据信号采样间隙时,丢失有用数据信号,频谱分析就会存在失真。这种类型数据信号包括、脉冲信号,tdma数据信号,fsk调制数据信号等。


5、检波器的选择对测量结果的影响?
检波方式、选取每个bucket中的最大值作为测量值。这种检波方式适合连续波信号及信号搜索测试。

检波方式、这种检波方式通常适用于噪声和“类噪声”信号的测试。检波方式、适合于小信号测试,比如说,emc测试,检波方式、适合于同时观察信号和噪声。


6、跟踪源(tg)的作用有哪些?
跟踪源是频谱分析仪上的常见选件的一种。当跟踪源输出经被测件的输入端口,而此器件的输出则接到频谱仪的输入端口时,频谱仪以及跟踪源形成了一个完整的自适应扫频测量系统。跟踪源输出的信号的频率能精确地跟踪频谱分析仪的调谐频率。频谱仪配搭跟踪源选件,可以用作简易的标量网络分析,观测被测件的激励响应特性曲线,比如说、器件的频率响应、插入损耗等。
