罗德与施瓦茨公司低成本EMI预测试解决方案介绍

发布时间: 2016-04-05   浏览次数:   作者:迈昂科技

       传导和EMI辐射测量是非常常见的EMC测试项目。作为行业标杆的德国罗德与施瓦茨公司(R&S)最新发布了一套性价比超高的EMI预测试解决方案。企业可以根据自身的标准或者民标/军标进行传导和辐射EMI测量。这套EMI预测试方案能够在产品设计和研发的初期,给元器件,模块,和设备制造商提供有效的帮助,使研发人员可以提前采取相应的措施避免以后重复进行昂贵的认证测试。

       罗德与施瓦茨公司目前推出了两套低成本的EMI预测试解决方案:EMC-P1(100 kHz~1.6 GHz)和 EMC-P2(100 kHz~3GHz)。EMI预测试解决方案主要由三个部分组成:EMI接收机、LISN和EMI自动测试软件,下边我们也简单做些介绍。


EMI接收机

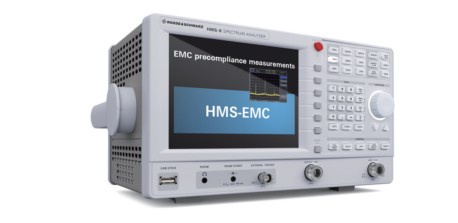

EMI接收机
主要技术指标
        1、频率范围:100 kHz~1.6 GHz/3 GHz;
        2、频谱纯度:优于-100 dBc/Hz (在100 kHz);
        3、分辨率带宽 (-3 dB):100 Hz~1 MHz;
        4、分辨率带宽 (-6 dB):200 Hz, 9 kHz, 120 kHz, 1 MHz;
        5、视频带宽:10 Hz~1 MHz;
        6、扫描时间:20 ms~1000 s;
        7、检波器:自动-、最小-/最大-、-峰值、采样、RMS、平均值、准峰值 (满足EMC测试要求);
        8、通过U盘直接传输数据,带RS-232/USB双接口进行远程控制,无风扇设计和快速启动;

LISN,线性阻抗稳定网络
        LISN将干扰信号从被测设备耦合到测试设备,同时在所要求的频带内提供稳定和标准的阻抗。实际的测量电压值受到被测件的源阻抗和LISN的负载阻抗的比值影响,如果LISN 阻抗不稳定,在不同的测试地点,测试同一产品,其测试结果的重复性和再现性就会受到影响。

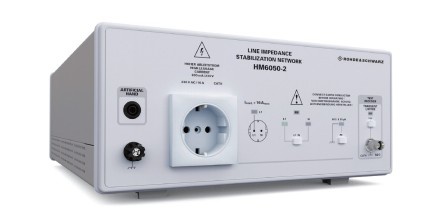

LISN


        HM6050-2D可以测量9 kHz至30 MHz范围内的线路传导干扰,并且内置限幅器。
        1、频率范围:9 kHz至30 MHz;阻抗特性:Z=50Ω/(50 μH+5Ω),误差<20%
        2、最大电流:16 A;电源电压/频率:230V/50-60 Hz,CATII;
EMI自动测试软件

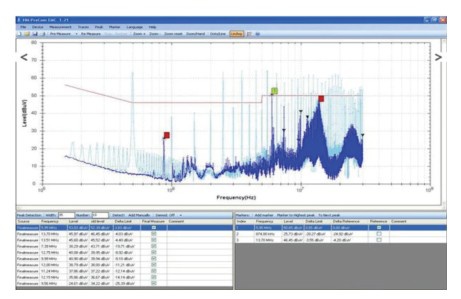

EMI自动测试软件


       HMExplorer是一个应用于HMS-X预测试接收机的经济型Windows应用程序。它覆盖了军标/民标中对EMI测量的主要需求。操作简单,可进行测量设置和存储,获取扫描数据,显示经过自动筛选的数据,限值线和峰值搜索, 最终测量, 生成报告, 测试数据存贮等。
        HMExplorer可通过键盘和鼠标操作,可进行表单编辑, 可按照设置生成测试报告,报告可通过任何Windows打印机打印。
        EMC-P1和 EMC-P2 EMI预测试系统是罗德与施瓦茨公司推出的低成本方案,性能优异,但价格与国产系统相当。如果您急需EMI预测试而预算受限,这套方案将会是您的理想选择。欢迎来电咨询!
